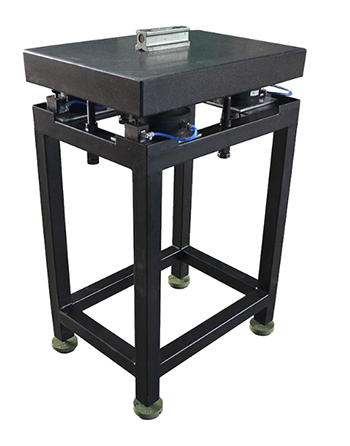

Антивибрационный стол с автовыравниванием с гранитной столешницей (DIT-AL-GN)

Антивибрационный стол с автовыравниванием с гранитной столешницей (DIT-AL-GN)

  • Подходят для испытательных и контрольно-измерительных лабораторий
  • Вибрации изолируются с помощью пневматических опор
  • Метод выравнивания по высоте: автовыравнивание за счет пневматических опор
  • Воспроизводимость выравнивания:  ± 0.15 мм
  • Диапазон подстройки по высоте: 8 мм
  • Эффективность виброизоляции: 90 – 95%

Производитель Dynemech Systems

Узнайте цену

Описание

Столы серии DIT-AL-GN идеально подходят для испытательных и контрольно-измерительных лабораторий, где необходимо контролировать низкочастотные вибрации, а также требуется активная система выравнивания для поддержания горизонтального положения столешницы. Вибрации изолируются с помощью пневматических опор, оснащенных сложными клапанами выравнивания с датчиками высоты. Эти антивибрационные столы имеют гранитную столешницу с классом точности Grade-00/Grade-1, что обеспечивает очень высокую плоскостность. Система клапанов регистрирует движение полезной нагрузки на столешнице и автоматически подает/отводит воздух для поддержания горизонтального положения.

Данные столы находят применение в ответственных областях, где точность считывания показаний таких приборов, как координатно-измерительные машины, роботизированные манипуляторы, весы, гальванометры, электронные микроскопы и атомно-абсорбционные спектрофотометры напрямую зависит от внешних вибраций.

Модель Нагрузка Длина Ширина Средняя высота Толщина столешницы Частота колебаний
DIT-AL-GN-01 до 400 кг 500 мм 500 мм 800 - 1000 мм 80 мм 4 – 6 Гц
DIT-AL-GN-01-S1 до 400 кг 630 мм 630 мм 800 - 1000 мм 80 мм 4 – 6 Гц
DIT-AL-GN-02 до 500 кг 750 мм 500 мм 800 - 1000 мм 80 мм 4 – 6 Гц
DIT-AL-GN-03 до 1250 кг 900 мм 600 мм 800 - 1000 мм 100 мм 4 – 6 Гц
DIT-AL-GN-04 до 1250 кг 1000 мм 800 мм 800 - 1000 мм 150 мм 4 – 6 Гц
DIT-AL-GN-05 до 1250 кг 1200 мм 1000 мм 800 - 1000 мм 150 мм 4 – 6 Гц
DIT-AL-GN-06 до 1500 кг 1800 мм 1500 мм 800 - 1000 мм 150 мм 4 – 6 Гц
Параметры пневматической изоляции
Метод выравнивания по высоте автовыравнивание за счет пневматических опор
Воспроизводимость выравнивания ± 0.15 мм
Диапазон подстройки по высоте 8 мм
Эффективность виброизоляции 90 – 95%

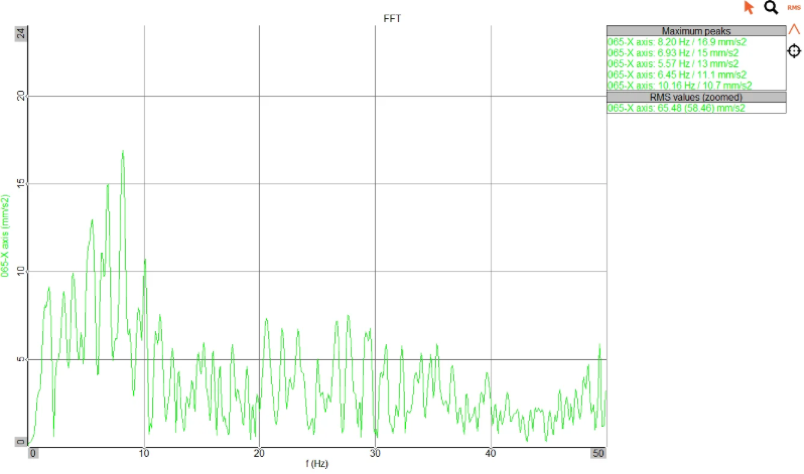

Уровень вибраций до использования стола серии DIT-AL-GN

Уровень вибраций до использования стола серии DIT-AL-GN

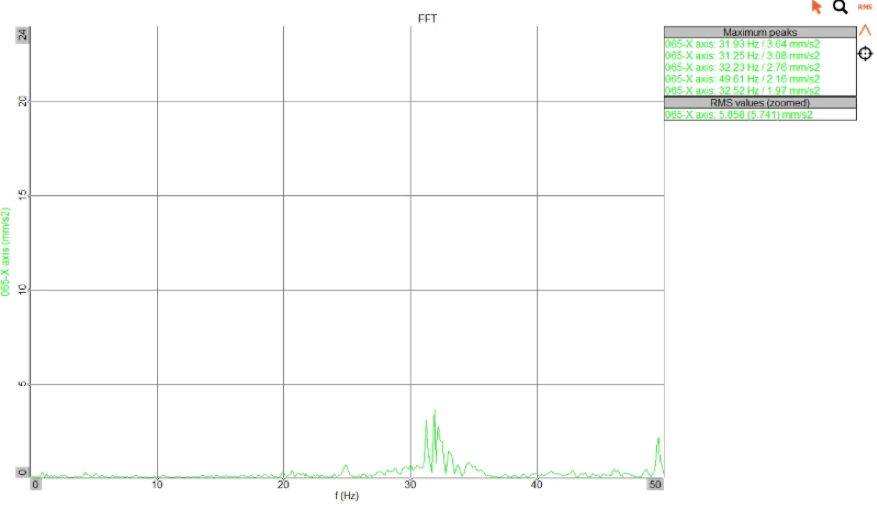

Уровень вибраций после использования стола серии DIT-AL-GN

Уровень вибраций после использования стола серии DIT-AL-GN
