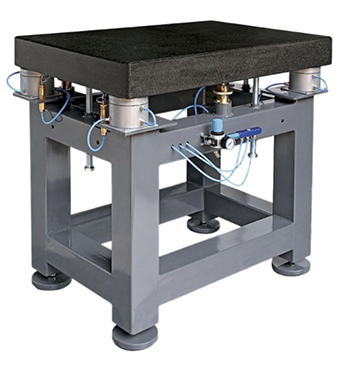

Антивибрационный стол с пневматическим автовыравниванием с гранитной столешницей (DIT-AM-GN)

Антивибрационный стол с пневматическим автовыравниванием с гранитной столешницей (DIT-AM-GN)

  • Частота колебаний в диапазоне 1.5 – 2 Гц
  • Функция самовыравнивания
  • Точность самовыравнивания составляет ± 0.015 мм и ± 0.15 мм
  • Вибрации свыше 3 Гц
  • Нижние регулировочные DLM ножки

Производитель Dynemech Systems

Узнайте цену

Описание

Столы серии DIT-AM-GN имеют собственную частоту колебаний в диапазоне 1.5 – 2 Гц и функцию самовыравнивания. Доступная точность самовыравнивания составляет ± 0.015 мм и ± 0.15 мм с минимальным временем стабилизации, в зависимости от требований применения. Используются мембранные пневматические опоры, которые гасят большую часть входящих вибраций свыше 3 Гц. Эти антивибрационные столы имеют гранитную столешницу с классом точности 00, что обеспечивает очень высокую плоскостность. Нижние регулировочные DLM ножки обеспечивают подстройку по высоте и дополнительную виброизоляцию. Отклонение положения уровня столешницы, возникающее из-за изменения нагрузки, компенсируется выравнивающими клапанами в течение миллисекунд.

Данные столы находят применение в ответственных областях, где точность считывания показаний таких приборов, как метрологическое оборудование, высокоточные весы, термогравиметрические анализаторы, цифровые твердомеры, микроскопы высокого разрешения, измерители шероховатости поверхности напрямую зависит от внешних вибраций.

Модель Нагрузка Длина Ширина Средняя высота Толщина столешницы Частота колебаний
DIT-AM-GN-01 до 400 кг 500 мм 500 мм 800 - 1000 мм 80 мм 1.5 – 2 Гц
DIT-AM-GN-01-S1 до 400 кг 630 мм 630 мм 800 - 1000 мм 80 мм 1.5 – 2 Гц
DIT-AM-GN-02 до 850 кг 750 мм 500 мм 800 - 1000 мм 80 мм 1.5 – 2 Гц
DIT-AM-GN-03 до 1150 кг 900 мм 600 мм 800 - 1000 мм 100 мм 1.5 – 2 Гц
DIT-AM-GN-04 до 1250 кг 1000 мм 800 мм 800 - 1000 мм 150 мм 1.5 – 2 Гц
DIT-AM-GN-05 до 1250 кг 1200 мм 1000 мм 800 - 1000 мм 150 мм 1.5 – 2 Гц
DIT-AM-GN-06 до 1500 кг 1800 мм 1500 мм 800 - 1000 мм 150 мм 1.5 – 2 Гц
Параметры пневматической изоляции
Метод выравнивания по высоте за счет автоматических выравнивающих клапанов
Воспроизводимость выравнивания ± 0.15 мм
Диапазон подстройки по высоте 8 мм
Эффективность виброизоляции 90 – 95%

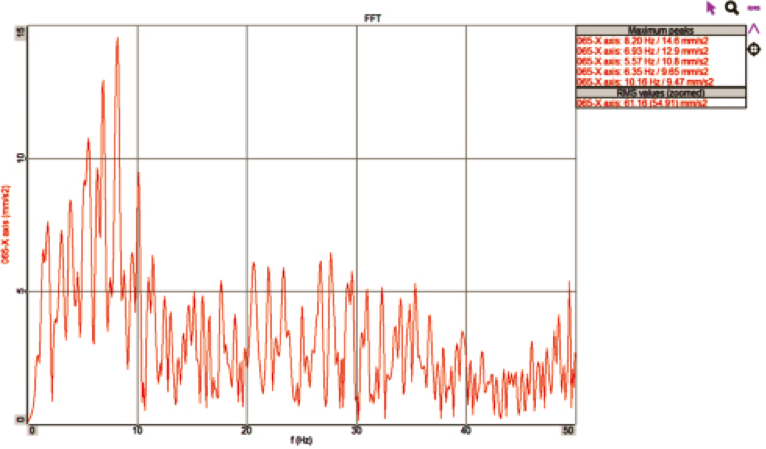

Уровень вибраций до использования стола серии DIT-AM-GN

Уровень вибраций до использования стола серии DIT-AM-GN

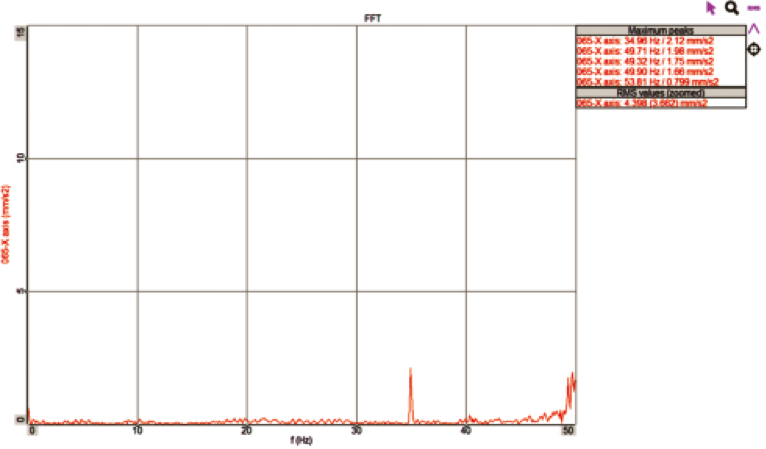

Уровень вибраций после использования стола серии DIT-AM-GN
