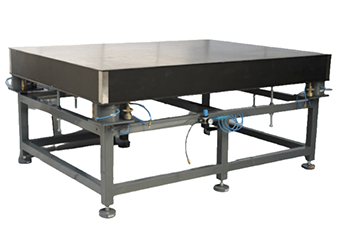

Антивибрационный стол с пневматическим автовыравниванием со столешницей с сотовой структурой (DIT-AM-HC)
- Метод выравнивания по высоте: за счет автоматических выравнивающих клапанов
- Воспроизводимость выравнивания: ± 0.15 мм
- Диапазон подстройки по высоте: 8 мм
- Эффективность виброизоляции: 90 – 95%
Производитель Dynemech Systems
Описание
Столы серии DIT-AM-HC имеют собственную частоту колебаний в диапазоне 1.5 – 2 Гц, а также функцию самовыравнивания. Доступная точность самовыравнивания составляет ± 0.015 мм и ± 0.15 мм с минимальным временем стабилизации, в зависимости от требований применения. Используются мембранные пневматические опоры, которые гасят большую часть входящих вибраций свыше 3 Гц. Нижние регулировочные DLM ножки обеспечивают подстройку по высоте и дополнительную виброизоляцию. Отклонение положения уровня столешницы, возникающее из-за изменения нагрузки, компенсируется выравнивающими клапанами в течение миллисекунд. Сердцевина сотовой столешницы состоит из шестиугольных ячеек, что обеспечивает замечательное соотношение прочности и веса, гарантируя крепкую и стабильную поверхность, которая при этом легкая и удобная в обращении. Сердцевина находится между двумя слоями высококачественного материала, такого как нержавеющая сталь марки SS304 или магнитная нержавеющая сталь.
Данные столы могут использоваться в отраслях, где требуется монтаж оптических узлов и модулей, таких как лазеры, линзы и другое прецизионное оборудование, в микроскопических и исследовательских лабораториях, в лабораториях для контроля точности или взвешивания, а также в сейсмо- и виброчувствительных средах.
| Модель | Нагрузка | Длина | Ширина | Средняя высота | Толщина столешницы | Частота колебаний | ||
| DIT-AM-HC-01-75759 | до 450 кг | 750 мм | 750 мм | 900 мм | 100 мм | 1.5 – 2 Гц | ||
| DIT-AM-HC-02-90609 | до 500 кг | 900 мм | 600 мм | 900 мм | 100 мм | 1.5 – 2 Гц | ||
| DIT-AM-HC-03-1008090 | до 600 кг | 1000 мм | 800 мм | 900 мм | 100 мм | 1.5 – 2 Гц | ||
| DIT-AM-HC-04-12010090 | до 700 кг | 1200 мм | 1000 мм | 900 мм | 150 мм | 1.5 – 2 Гц | ||
| DIT-AM-HC-05-15012090 | до 800 кг | 1500 мм | 1200 мм | 900 мм | 150 мм | 1.5 – 2 Гц | ||
| DIT-AM-HC-06-18012090 | до 850 кг | 1800 мм | 1200 мм | 900 мм | 150 мм | 1.5 – 2 Гц | ||
| DIT-AM-HC-07-24015090 | до 1000 кг | 2400 мм | 1500 мм | 900 мм | 200 мм | 1.5 – 2 Гц | ||
| Параметры сотовой столешницы | ||||||||
| Материал верхней столешницы | ферромагнитная нержавеющая сталь 410, толщина 5 ± 1 мм, гладкая шлифованная поверхность | |||||||
| Материал боковых стенок | пластина из углеродистой стали с амортизирующим древесным композитом, толщина 2 мм, виниловое покрытие | |||||||
| Материал нижнего основания | пластина из углеродистой стали, толщина 4.5 мм, эпоксидное покрытие | |||||||
| Структура внутренней панели | сотовая структура из слоев стальной фольги толщиной 0.25 мм, площадь ячейки сотовой структуры 2.9 см2 | |||||||
| Плоскостность столешницы | ± 0.1 мм для области 600 × 600 мм2 | |||||||
| Сетка крепежных отверстий М6 | расстояние между центрами крепежных отверстий 25 мм, расстояние от края столешницы до отверстий 37.5 мм | |||||||
| Герметизация крепежного отверстия | цилиндрический рожок, закрепленный под отверстием, глубина 21 мм | |||||||
| Метод демпфирования | стандартная широкополосная амортизация | |||||||
| Параметры пневматической изоляции | ||||||||
| Метод выравнивания по высоте | за счет автоматических выравнивающих клапанов | |||||||
| Воспроизводимость выравнивания | ± 0.15 мм | |||||||
| Диапазон подстройки по высоте | 8 мм | |||||||
| Эффективность виброизоляции | 90 – 95% | |||||||

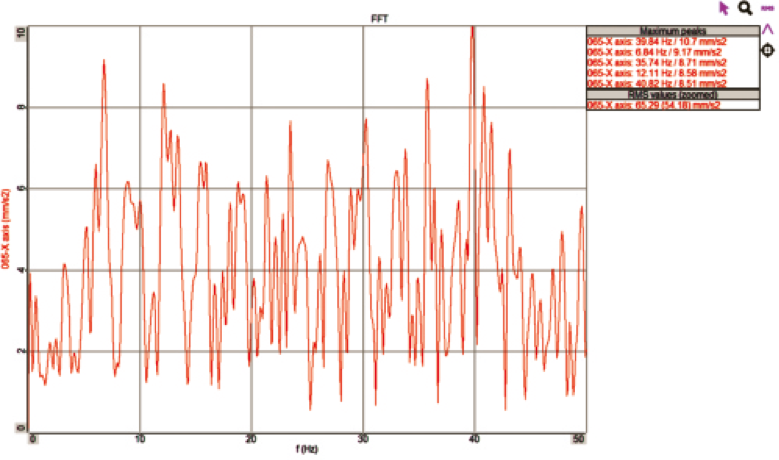

Уровень вибраций до использования стола серии DIT-AM-HC

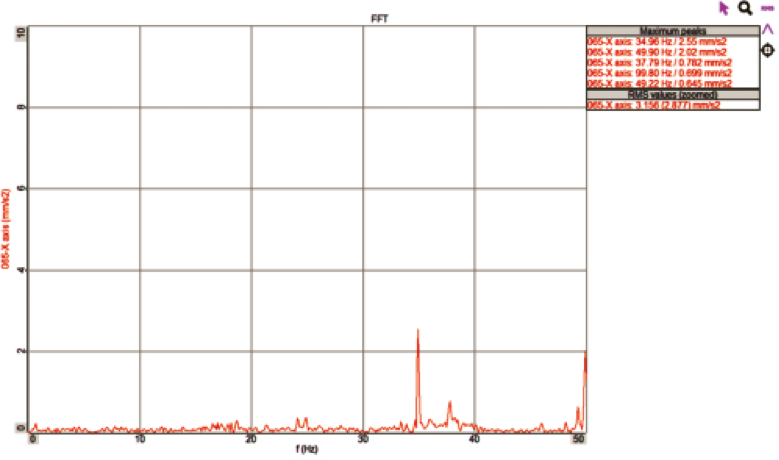

Уровень вибраций после использования стола серии DIT-AM-HC
