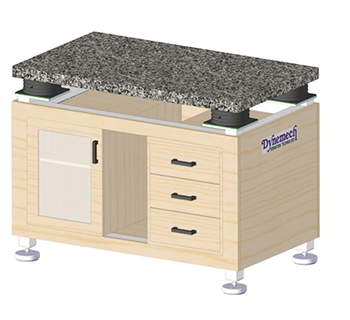

Антивибрационный стол с гранитной столешницей и внешним корпусом из дерева (DIT-AS-W)

  • Подходят для изоляции низкочастотных вибраций
  • Воспроизводимость выравнивания:  ± 0.15 мм
  • Диапазон подстройки по высоте: 8 мм
  • Эффективность виброизоляции: 90 – 95%

Производитель Dynemech Systems

Узнайте цену

Описание

Столы серии DIT-AS-W идеально подходят для изоляции низкочастотных вибраций, возникающих при работе таких машин, как прессы, молоты, вертикальные обрабатывающие центры, а также при движении транспорта, на железнодорожных путях или строительных работах вблизи лаборатории. Пассивные вибрации извне поглощаются пневматическими опорами на воздушной подушке. Эти антивибрационные столы имеют гранитную столешницу с классом точности Grade-00/Grade-1, что обеспечивает очень высокую плоскостность. Данные столы представляют собой экономичное решение в тех случаях, когда необходимо устранить низкочастотные вибрации. Для компенсации разницы давления в воздушной подушке требуется подача сжатого воздуха.

Данные столы находят применение в ответственных областях, где точность считывания показаний таких приборов, как координатно-измерительные машины, спектроскопическое оборудование, весы, гальванометры, электронные микроскопы и атомно-абсорбционные спектрофотометры напрямую зависит от внешних вибраций.

Модель Нагрузка Длина Ширина Средняя высота Толщина столешницы Частота колебаний
DIT-AS-W-01 до 400 кг 500 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-AS-W-01-S1 до 400 кг 630 мм 630 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-AS-W-02 до 500 кг 750 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-AS-W-03 до 1250 кг 900 мм 600 мм 800 - 1000 мм 100 мм 7 – 8 Гц
DIT-AS-W-04 до 1250 кг 1000 мм 800 мм 800 - 1000 мм 150 мм 7 – 8 Гц
Параметры пневматической изоляции
Метод выравнивания по высоте автовыравнивание за счет пневмоамортизаторов
Диапазон подстройки по высоте 8 мм
Воспроизводимость выравнивания ± 0.15 мм
Эффективность виброизоляции 90 – 95%

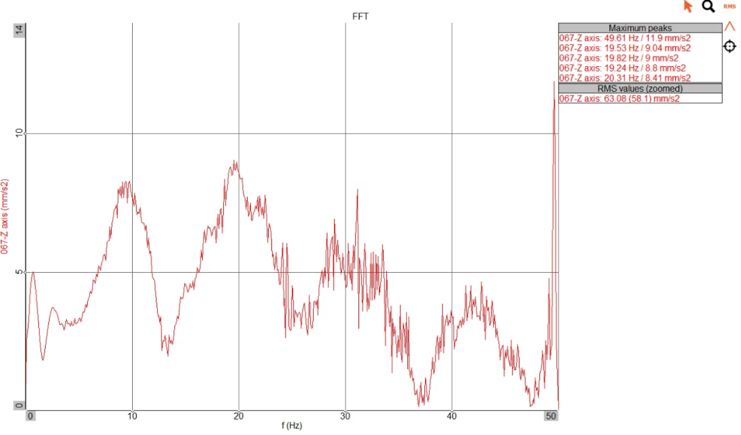

Уровень вибраций до использования стола

Уровень вибраций до использования стола серии DIT-AS-W

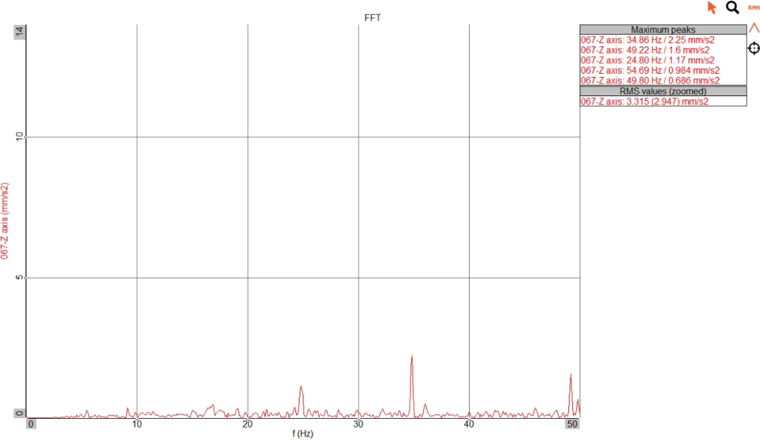

Уровень вибраций после использования стола

Уровень вибраций после использования стола серии DIT-AS-W
