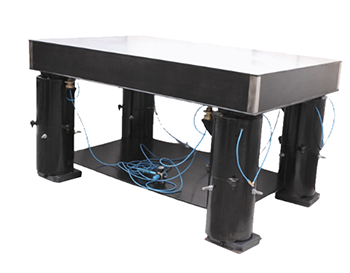

Антивибрационный стол с самовыравниванием и пневматической изоляцией типа Triflex со столешницей с сотовой структурой (DIT-TRF-HC)
- Частота колебаний в диапазоне 1.5 – 2 Гц
- Функция самовыравнивания
- Точность самовыравнивания ± 0.015 мм
- Входящих вибраций выше 10 Гц
- Клиновидные опоры типа Triflex
Производитель Dynemech Systems
Описание
Столы серии DIT-TRF-HC имеют собственную частоту колебаний в диапазоне 1.5 – 2 Гц и функцию самовыравнивания. Доступная точность самовыравнивания составляет ± 0.015 мм с минимальным временем стабилизации, в зависимости от требований применения. В конструкции используются резиновые пневматические амортизаторы, которые гасят большую часть входящих вибраций выше 10 Гц. Нижние выравнивающие клиновидные опоры типа Triflexобеспечивают выравнивание и снижение вибраций. Отклонение положения уровня столешницы, возникающее из-за изменения нагрузки, компенсируется в течение миллисекунд. Сердцевина сотовой столешницы состоит из шестиугольных ячеек, что обеспечивает замечательное соотношение прочности и веса, гарантируя крепкую и стабильную поверхность, которая при этом легкая и удобная в обращении.
Данные столы могут использоваться в отраслях, где требуется монтаж оптических узлов и модулей, таких как лазеры, линзы и другое прецизионное оборудование, в микроскопических и исследовательских лабораториях, в лабораториях для контроля точности или взвешивания, а также в сейсмо- и виброчувствительных средах.
| Модель | Нагрузка | Длина | Ширина | Средняя высота | Толщина столешницы | Частота колебаний | ||
| DIT-TRF-GN-01-75759 | до 450 кг | 750 мм | 750 мм | 900 мм | 100 мм | 1.5 – 2 Гц | ||
| DIT-TRF-GN-02-90609 | до 500 кг | 900 мм | 600 мм | 900 мм | 100 мм | 1.5 – 2 Гц | ||
| DIT-TRF-GN-03-1008090 | до 600 кг | 1000 мм | 800 мм | 900 мм | 100 мм | 1.5 – 2 Гц | ||
| DIT-TRF-GN-04-12010090 | до 700 кг | 1200 мм | 1000 мм | 900 мм | 150 мм | 1.5 – 2 Гц | ||
| DIT-TRF-GN-05-15012090 | до 800 кг | 1500 мм | 1200 мм | 900 мм | 150 мм | 1.5 – 2 Гц | ||
| DIT-TRF-GN-06-18012090 | до 850 кг | 1800 мм | 1200 мм | 900 мм | 200 мм | 1.5 – 2 Гц | ||
| DIT-TRF-GN-07-21015090 | до 1000 кг | 2100 мм | 1500 мм | 900 мм | 300 мм | 1.5 – 2 Гц | ||
| Параметры сотовой столешницы | ||||||||
| Материал верхней столешницы | немагнитная нержавеющая сталь 304, толщина 5 ± 1 мм | |||||||
| Структура внутренней панели | сотовая структура из слоев стальной фольги толщиной 0.25 мм | |||||||
| Плоскостность столешницы | ± 0.1 мм для области 300 × 300 мм2 | |||||||
| Сетка крепежных отверстий М6 | расстояние между центрами крепежных отверстий 25 мм | |||||||
| Герметизация крепежного отверстия | цилиндрический рожок, закрепленный под отверстием, глубина 21 мм | |||||||
| Метод демпфирования | стандартная широкополосная амортизация | |||||||
| Параметры пневматической изоляции | ||||||||
| Воспроизводимость выравнивания | ± 0.15 мм | |||||||
| Резонансная частота (вертикальная) | 2 Гц | |||||||
| Резонансная частота (горизонтальная) | 2 Гц | |||||||
| Степень виброизоляции | 91% | |||||||

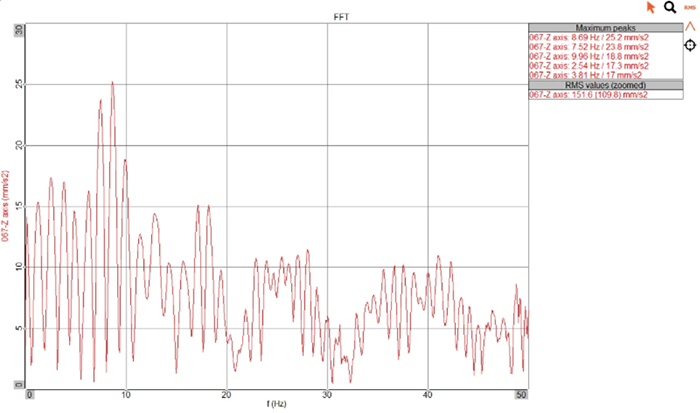

Уровень вибраций до использования стола серии DIT-TRF-HC

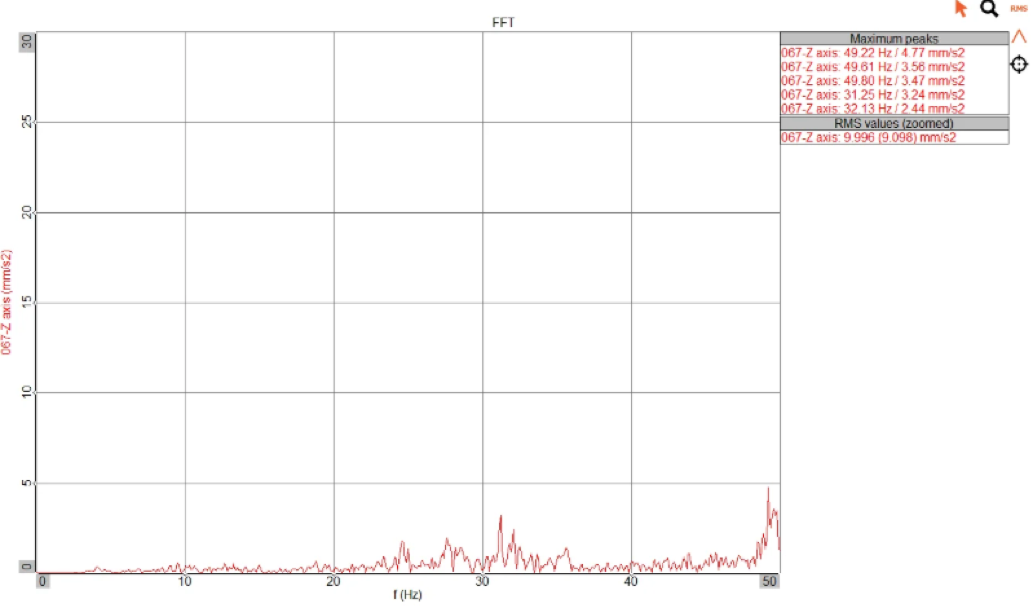

Уровень вибраций после использования стола серии DIT-TRF-HC
