Области применения системы картографирования для конфокальной рамановской микроскопии, плазмонной микроскопии и FEX

Материаловедение

  • Высокая чувствительность без возможных повреждений: некоторые тонкие образцы и двумерные структуры могут быть с легкостью повреждены излучением с высокой плотностью мощности. Использование систем компании NOST позволяет проводить высококачественные измерения в рамановской и плазмонной спектроскопии
  • Анализ всех видов углеродных соединений и структур

Графен

  • Решетка: 1200 штр/мм
  • Лазер: 532 нм, 0.8 мВт
  • Время интегрирования: 10 сек

Оптический снимок графена 100x

Рамановский спектр однослойного графена

Рамановский спектр многослойного графена

SWCNT (Одностенные УНТ)

  • Решетка: 1200 штр/мм
  • Лазер: 532 нм, < 0.3 мВт
  • Время интегрирования: 5 сек

Оптический снимок SWCNT 100x

Рамановский спектр SWCNT   Рамановский спектр нанотрубок SWCNT

BN (нитрид бора)

  • Решетка: 1200 штр/мм
  • Лазер: 532 нм, 0.8 мВт
  • Время интегрирования: 5 сек

Оптический снимок нитрида бора

Зашумлённый спектр нитрида бора   Рамановский спектр нитрида бора BN

MoS2

Рамановское картографирование:

  • Решетка: 2400 штр/мм
  • Лазер: 532 нм, 0.8 мВт
  • Изображение: 40 × 40 мкм, 200 × 200 пикселей

Оптический снимок чешуйки MoS2

Рамановское картографирование MoS2

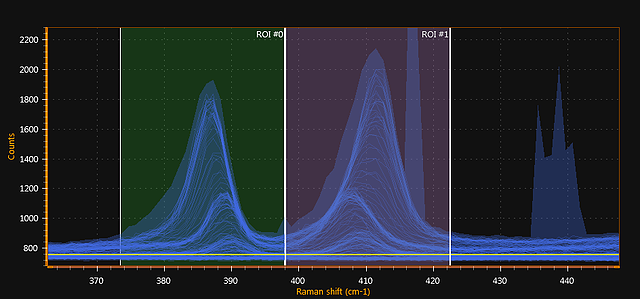

Рамановские спектры MoS2 по ROI

Плазмонное картографирование:

  • Решетка: 2400 штр/мм
  • Лазер: 532 нм, 0.8 мВт
  • Изображение: 40 × 40 мкм, 200 × 200 пикселей

ФЛ-картографирование чешуйки MoS2

Спектры фотолюминесценции MoS2

Спектр фотолюминесценции MoS2

Фотовольтаика

  • Фотовольтаика: система FEX позволяет проводить рамановские и плазмонные измерения, а также, за счет наличия различных аксессуаров, позволяет расширить границы исследований
  • Фототок: наличие зондовой станции позволяет проводить различные типы измерений – фотопроводящие измерения и картографирование фототоком

Солнечные элементы – перовскиты (титанат кальция)

  • Решетка: 300 штр/мм
  • Лазер: 532 нм, 0.8 мВт
  • Изображение: 40 × 40 мкм, 200 × 200 пикселей

Оптический снимок перовскита 100x

Карта интенсивности сигнала перовскита   Спектры фотолюминесценции перовскита

Фототок

  • Картографирование фототоком с зондовой станцией

Рамановский микроскоп NOST   Картографирование фототока образца

Биомедицина

  • Измерение клеток: получение химической информации без использования красителей, а также флуоресцентные измерения с использованием функции спектрального картографирования
  • LSPR: измерение локализованного поверхностного плазмонного резонанса, а также отслеживание микро- и наночастиц (по запросу)

Клетка

  • Почка мыши (512 × 512 пикселей)
    Флуоресцентный срез почки мыши
  • Клетки BPAE (эндотелиальные клетки легочной артерии крупного рогатого скота) (512 × 512 пикселей)
    Флуоресцентные клетки BPAE
  • Convallaria (ландыш) (512 × 512 пикселей)
    Флуоресцентный срез ландыша Convallaria

Химия

  • Возможность проведения исследования от макро- до микромасштабов

BCB (бензоциклобутен)

  • Решетка: 1200 штр/мм
  • Лазер: 532 нм, < 0.3 мВт
  • Время интегрирования: 5 сек
    Оптический снимок BCB 100x

    Рамановские спектры BCB

Кремний

Картографирование кремния:

  • Решетка: 1200 штр/мм
  • Лазер: 532 нм, 15 мВт
  • Изображение: 100 × 100 мкм, 500 × 500 пикселей

Широкоформатное картографирование:

  • Решетка: 1200 штр/мм
  • Лазер: 532 нм, 15 мВт
  • Изображение: 5 × 2.5 см, 500 × 500 пикселей
    Оптический снимок кремния 100x

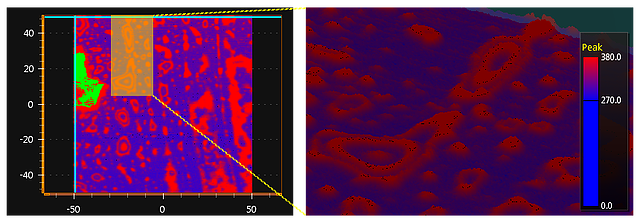

    3D-карта рельефа кремния

    Карты распределения сигнала кремния

    Карта интенсивности пика кремния
