Аланиновая дозиметрия (alanine dosimetry) – метод оценки доз облучения радиацией

Метод аланиновой дозиметрии является промышленным стандартом для оценки получаемых доз облучения с помощью исследования специальных аланиновых таблеток или тестовых полосок – блистеров.

ЭПР спектрометр MS 5000 представляет собой полностью законченное решение и может использоваться для ежедневных измерений на заводах с потенциально высоким уровнем облучения или в качестве внутренней эталонной системы аланиновой дозиметрии.

Преимущества MS 5000 как прибора для оценки доз радиации

  • Высочайшее качество получаемых результатов: данный спектрометр обладает самым сильным откликом на регистрируемый сигнал среди всех аналогов среди портативных ЭПР спектрометров, а также имеет самую высокую чувствительность
  • Сокращение времени измерений вдвое: MS 5000 позволяет сократить время измерения одного образца от 40 секунд до 10 секунд и даже менее
  • Надежность: спектрометр выполнен по твердотельной конструкции, что обеспечивает большую прочность прибора, увеличивая его надежность и срок службы >99%
  • Гибкость: приспособлен для работы с широким ассортиментом доступных аланиновых дозиметров и специальных держателей
  • Удаленный доступ: технология защищенного удаленного через IP протокол позволяет дистанционно управлять прибором, а также осуществлять техническую поддержку из любой точки мира

Простые и быстрые измерения

Держатель блистера Сканер штрихкода
  1. Вставьте аланиновый дозиметр. Далее проведите автоматическое считывание штрихкода или введите имя образца вручную.
  2. Нажмите кнопку «Старт» для запуска измерения.
  3. < 10 секунд происходит измерение дозиметра и доза облучения вычисляется автоматически. Рассчитанное значение отображается и автоматически сохраняется в защищенной базе данных.

Опционально: Введите массу образца для опорного значения

Спектр аланина и опорного кристалла Защищенная база данных

Аланин представляет собой аминокислоту, образующую очень стабильный свободный радикал при воздействии ионизирующего излучения. В конечном итоге свободный радикал аланина дает ЭПР сигнал, который зависит от дозы облучения (см. рис. 1).

Время измерения подобных аланиновых дозиметров очень короткое и зависит от дозы:

Уровень облучения Доза Время анализа
Высокая доза От 0.5 до > 200 кГр 10 с (≈ 8000 измерений в день)
Низкая доза От < 1 до 20 Гр 120 с

ЭПР спектрометр MS 5000 калибруется всего один раз путем очень простой процедуры и обладает большим диапазоном калибровки (см. рис. 2), после чего пользователю остается только выполнять простые измерения.

Рис. 1. Пример измерения типичных ЭПР спектров аланиновых дозиметров, которые были облучены различными дозами радиации.

Рис. 2. Типичный вид калибровочной кривой.

Таким образом, ЭПР спектрометр MS 5000 – это простой, быстрый и точный измерительный инструмент, позволяющий определять дозы облучения радиацией с помощью аланиновой дозиметрии.

Дополнительные опции и аксессуары

Для позиционирования образцов внутри прибора и автоматизации работы доступны специальные аксессуары и пакеты программ для обработки полученных спектров  и расширения технических возможностей:

  • Аланиновые таблетки
  • Держатели аланиновых таблеток
  • Аланиновые блистеры
  • Держатели аланиновых блистеров
  • Сканер штрихкода
  • Автосэмплер
  • Специализированное ПО для аланиновой дозиметрии

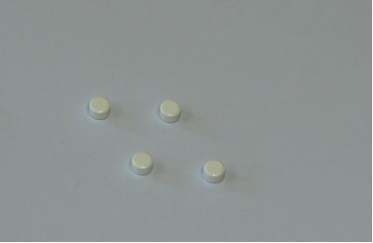

Аланиновые таблетки Аланиновые блистеры со штрихкодом

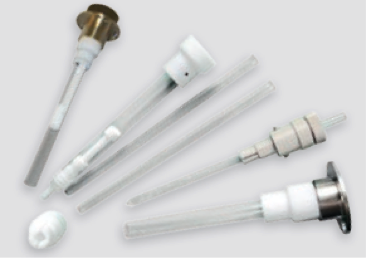

Специальные держатели для аланиновых таблеток и блистеров Автосэмплер для увеличения пропускной способности

Характеристики комплекса

Рабочий диапазон определения облучения 1 Гр – 200 кГр
Тип дозиметров Аланиновые таблетки и/или блистеры
Держатель дозиметра Держатель блистера (стандартный) и держатель таблеток
Сканер штрихкода Опционально
Время одного измерения 10 – 120 с (в зависимости от дозы)
Эталонный образец Опорный кристалл
Стабильность измерений ± 0.1% (для 25 кГр)
Воспроизводимость измерений ± 0.5% (для 25 кГр)
Программное обеспечение ESRStudio
Требования к ПК Стационарный ПК или ноутбук, OS Windows 7 или выше, пакет .NET Framework update, 2 порта типа Ethernet
Напряжение питания 100 – 250 В, переменный ток
Габаритные размеры 397 × 262 × 192 мм
Вес 45 кг
Сертификация Соответствие нормам ЕС и ISO 9001

  • Рабочая частота: 9.2 – 9.6 ГГц
  • Высокая чувствительность 5×1013 спин/Тл
  • Динамическая оптимизация регистрируемого спектра
  • Диапазон развертки поля до 750 мТл
  • Автоматическая самодиагностика и калибровка
