Инжекционно-зависимые измерения

Время жизни неосновных носителей заряда сильно зависит от инжекции (концентрация избыточных носителей). По форме и высоте кривой времени жизни может быть получена информация о доминирующем центре рекомбинации, а также о центре ловушки.

С помощью моделей MDPmap и MDPpro, за счет интеграции до 4 лазерных источников, имеется возможность не только измерения кривой времени жизни, но также кривых фотопроводимости в очень широком диапазоне инжекций. На рис. 1 представлены типовые регистрируемые диапазоны инжекций различных методов измерения времени жизни. MDPmap и MDPpro, благодаря своей сверхвысокой чувствительности позволяют измерять более 7 инжекционных порядков величины.

Сравнение типовых диапазонов инжекции

Рис. 1. Сравнение типовых диапазонов инжекции различных методов измерения.

До сих пор для инжекционных измерений было необходимо использовать несколько различных методов, результаты которых зачастую нельзя сравнить друг с другом. С помощью MDP метода доступно простое перекрытие важных инжекционных диапазонов для анализа кривых времени жизни. С помощью MDPmap весь интересующий диапазон инжекции может быть перекрыт одним методом измерения, как показано на рис. 2 для двух разных точек на пассивированной SiNX подложке mc-si.

Инжекционно-зависимые измерения времени жизни в двух точках подложки

Рис. 2. Инжекционно-зависимые измерения времени жизни в двух точках подложки.

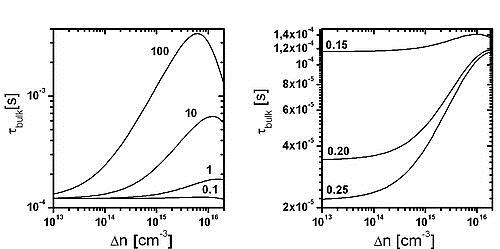

Зависимость времени жизни по объему от инжекции для изменяющегося фактора симметрии и уровня энергии

Рис. 3. Зависимость времени жизни по объему от инжекции для изменяющегося фактора симметрии и уровня энергии.
