Промышленный измеритель для картирования времени жизни носителей заряда брусков

Промышленный измеритель для картирования времени жизни носителей заряда брусков MDPinline ingot

  • Удельное сопротивление: 0.2 – 1000 Ом·см, p/n-тип проводимости
  • Измеряемый параметр: время жизни носителей заряда, фотопроводимость
  • Размер образцов: от 125 × 125 мм до 210 × 210 мм

Производитель Freiberg Instruments

Описание

MDPinline ingot измеритель представляет собой высокопроизводительный интегрированный инструмент картирования для анализа времени жизни носителей заряда поликристаллических кремниевых брусков MDP методом. Измерение брусков может быть выполнено с каждой из четырех сторон менее чем за одну минуту с шагом 1 мм. Во время измерения брусок поворачивается автоматически. Все топограммы (время жизни, фотопроводимость, удельное сопротивление) измеряются одновременно.

Система включает в себя возможность ведения базы данных и статистической оценки, которые можно использовать для автоматизированного определения точных позиций резания с целью повышения производительности и для контроля качества материала.

Отличительные особенности

  • Бесконтактный неразрушающий анализ электрических свойств полупроводников
  • Картирование времени жизни неосновных носителей заряда
  • Улучшенная чувствительность для визуализации невидимых дефектов
  • Автоматизированное определение критериев резания
  • Измерения в установившемся режиме для извлечения объемных свойств
  • Полная автоматизация для интеграции в производственные линии
  • Двумерная система картирования брусков: разрешение 1 мм, одна грань за одну минуту, автоматическое измерение всех четырех сторон

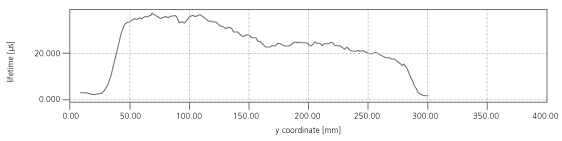

Автоматизированное определение критерия резания по карте времени жизни носителей заряда

Автоматизированное определение критерия резания по карте времени жизни носителей заряда

Автоматизированное определение критерия резания по карте времени жизни носителей заряда

Распознавание сколов, трещин, полировочных неоднородностей и т.п.

Распознавание сколов, трещин, полировочных неоднородностей и т.п.

Области применения

  • Обнаружение p/n-типов проводимости
  • Поточная метрология mc-Si брусков

Данная система также обладает рядом дополнительных преимуществ:

  • Высочайшая скорость анализа характеристик поликристаллических кремниевых брусков на линии производства, что особенно важно для современных производств. Одновременное измерение пространственно-разрешенного изменения типа проводимости и карты распределения удельного сопротивления
  • Критерии резания брусков, определяемые на производстве, могут быть перенесены в базу данных, что позволяет полностью автоматизировать мониторинг материалов для фотоэлектрических устройств нового поколения
  • Специальная методика измерения «под поверхностью» значительно уменьшает искажение данных при поверхностной рекомбинации

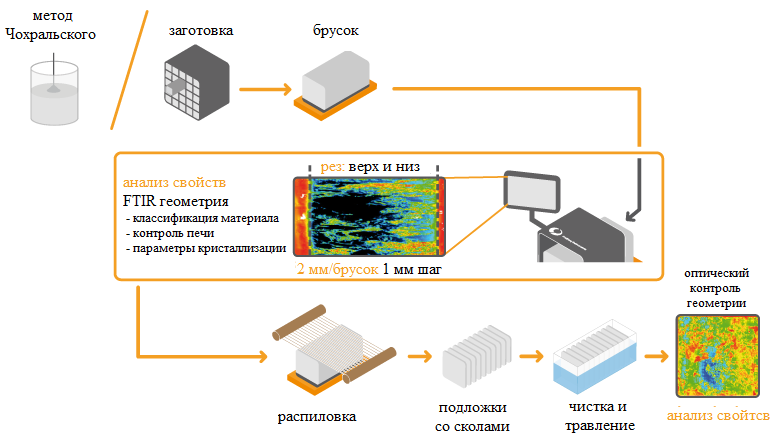

Пример контроля технологического процесса производства подложек

Пример контроля технологического процесса производства подложек

Характеристики

Тип образцов Бруски
Размер образцов От 125 × 125 мм до 210 × 210 мм
Длина брусков 600 максимум
Удельное сопротивление 0.2 – 1000 Ом·см, p/n-тип проводимости
Материалы Поликристаллический кремний
Измеряемые параметры Время жизни носителей заряда, фотопроводимость
Длина волны возбуждения 980 нм (по умолчанию)
Время измерения Менее 2 минут для 156 × 156 / Ø300 мм с шагом 1 мм
Габаритные размеры 2300 × 800 × 1200 мм
Вес 250 кг
Напряжение питания 110/220 В переменного тока, 8 А, 50/60 Гц

Программное обеспечение MDPStudio

Измерение сопротивления подложек

Удельное сопротивление является одним из важнейших электрических параметров материала. И это ключевой параметр для оценки производительности полупроводниковых устройств, таких как солнечные элементы, зависящий от концентрации легирующей примеси. Подробнее...

Измерение напряжения смещения (BiasMDP)

Качество пассивации поверхности диэлектриков приобретает все большее значение, особенно в области фотовольтаики. Из-за новых концепций в области солнечных элементов, таких как PERC или IBC, и растущей потребности в солнечных элементах с высокой эффективностью необходим инструмент для быстрой характеризации пассивирующих слоев. Подробнее...

Измерение тока, наведенного лазерным излучением (LBIC)

Измерение токов, индуцированных световым излучением, является хорошо известным методом, в первую очередь, в фотоэлектрическом секторе для пространственно разрешенного измерения рекомбинационно активных дефектов в готовых солнечных элементах. Подробнее...

Картирование времени жизни носителей 450 мм подложек

В течение следующих лет, с целью увеличения производственных мощностей, микроэлектронная промышленность планирует увеличить размеры подложек с 300 мм до 450 мм. Данная технология производства уже разработана, а проблема заключается только в стоимости адаптации производственных линий к большим размерам подложек. Подробнее...

Определение концентрации железа

Точное определение концентрации железа очень важно, поскольку железо является одним из наиболее распространенных, а также наиболее вредных дефектов в кремнии. Следовательно, необходимо измерять концентрацию железа как можно точнее и быстрее, с очень высоким разрешением и предпочтительно прямо на линии производства. Подробнее...

Обнаружение p/n-типов проводимости

Из-за высокой концентрации фосфора в исходном некачественном сырье часто наблюдаются изменения в типе проводимости брусков поликристаллического кремния. Следовательно, очень важно обнаруживать такие изменения от p к n проводимости с высоким разрешением, поскольку материал с n-типом проводимости не может использоваться. Подробнее...

Определение концентрации хрома (CrB) в кремнии

Определение концентрации хрома очень важно, так как хром является одним из наиболее распространенных, а также наиболее вредных дефектов в кремнии. Следовательно, необходимо измерять плотность хрома как можно точнее и быстрее. Подробнее...

Определение бор-кислородных комплексов

Бор-кислородные комплексы являются одной из основных причин, почему солнечные элементы деградируют при облучении солнечным светом. Следовательно, необходимо измерять плотность бор-кислорода в кремнии как можно быстрее, без разрушения и с высоким разрешением. Подробнее...

Определение концентрации ловушек

Анализ этих ловушек очень важен для понимания поведения носителей заряда в материале, поскольку они могут также оказывать влияние на солнечные элементы. Следовательно, необходимо измерять плотность и энергию активации данных ловушек с высоким разрешением. Подробнее...

Инжекционно-зависимые измерения

До сих пор для инжекционных измерений было необходимо использовать несколько различных методов, результаты которых зачастую нельзя сравнить друг с другом. С помощью MDP метода доступно простое перекрытие важных инжекционных диапазонов для анализа кривых времени жизни. Подробнее...

Поточная метрология mc-Si брусков

Измерение времени жизни носителей заряда широко используется для контроля качества материалов, особенно в фотоэлектрической промышленности. Делая еще один технологический шаг вперед и проводя измерения путем линейного сканирования, открывается возможность проведения сортировки низкокачественных заготовок брусков поликристаллического кремния перед их распиловкой. Подробнее...

Определение однородности пассивации и скорости поверхностной рекомбинации

С помощью измерителей моделей MDPmap, MDPpro и MDPinline предоставляется возможность исследования однородности пассивирующего слоя с очень высоким разрешением, ограниченным только диффузионной длиной носителей заряда. Подробнее...

Измерение фотопроводимости легированных веществ/структур

Легирование бором и фосфором используется для многих применений в микроэлектронной промышленности, но до сих пор не было способа проверить однородность данного легирования без прямого контактна с образцами и изменения их свойств из-за необходимости в отжиге. Основная трудность заключалась в том, что легируемая область обычно находится на глубине всего лишь несколько мкм, а дозы самих элементов очень малы. Подробнее...

Определение времени жизни носителей эпитаксиальных кремниевых тонкопленочных слоев

Измерение эпитаксиальных слоев и определение их качество является огромной проблемой для различных методов измерения времени жизни, поскольку интенсивность сигнала очень мала и результаты очень трудно интерпретировать из-за множества рекомбинационных ловушек. Подробнее...
