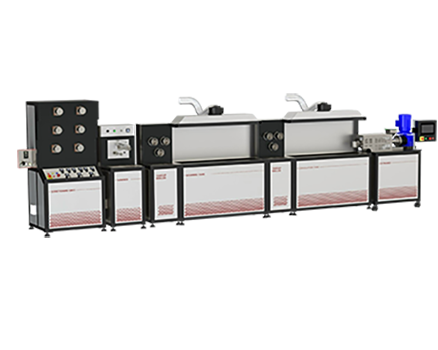

Установка для гель-формования Super GS-1

Экструдер: 3/4-зонная система
Отношение L/D: 25
Давление экструзии: до 300 бар
Фильера: 0,5–2 мм, одно-/многоотверстная
Промывочные ванны: 2 шт., 20–100 л

Производитель E-Spin Nanotech

Описание

Характеристики

Описание

Назначение

Установка Super GS-1 предназначена для производства высокопрочных волокон из сверхвысокомолекулярного полиэтилена (СВМПЭ) методом гель-формования (Gel Spinning). Процесс включает экструзию полимерного раствора через фильеру, закалку в жидкостной ванне, многоступенчатую вытяжку, промывку, сушку и намотку готового волокна.

Применение

Производство высокопрочных канатов и тросов
Изготовление рыболовных лесок
Создание композитных материалов на основе СВМПЭ-волокон
Изготовление медицинских имплантатов и хирургических нитей
Отработка технологических режимов в научно-исследовательских лабораториях и на опытных производствах

Преимущества

Установка оснащена 3/4-зонным экструдером с точным ПИД-регулированием температуры до 350 °C и контролем давления до 300 бар, что обеспечивает стабильность процесса формования. Сменные одно- и многоотверстные фильеры позволяют гибко варьировать диаметр и количество получаемых волокон. Наличие двух промывочных ванн с терморегулированием, четырёх вытяжных роликов и сушильного блока с нагревом до 250 °C обеспечивает полный цикл обработки волокна в рамках одной установки. Управление на базе ПЛК/ЧМИ с функцией аварийной остановки гарантирует удобство эксплуатации и безопасность работы.

Технические характеристики

Модуль	Описание
Экструдер	3/4-зонная система экструзии От комнатной температуры до 350 °C ПИД-регулирование температуры Отношение L/D — 25 Экструзия с контролем давления Давление до 300 бар Двигатель: 3 кВт, 6-полюсный, 415 В, 50 Гц, 3 фазы, производства Hindustan / Bharat Bijlee / Marathon Блок фильтрации с сетчатым фильтром Загрузочный бункер ёмкостью до 1 кг
Фильера	Одноотверстная фильера (0,5–2 мм) Многоотверстная фильера Материал: нержавеющая сталь SS316 или латунь
Приёмные ролики	Материал: нержавеющая сталь SS316 Диаметр ролика: (100–200) мм Мин. скорость — 5 м/мин Макс. скорость — 50 м/мин
Промывочная ванна	Исполнение из нержавеющей стали SS316 Количество: 2 шт. Объём: 20–100 литров Опционально: ПИД-регулирование температуры (от 5 °C до 70 °C) С направляющими роликами из ПТФЭ
Вытяжные ролики	Материал: нержавеющая сталь SS316 Количество: 4 шт. Диаметр ролика: (100–200) мм Мин. скорость — 5 м/мин Макс. скорость — 50 м/мин
Сушильный блок	Зона нагрева: 20–50 см Исполнение из нержавеющей стали SS316 ПИД-регулирование температуры (от комнатной до 250 °C)
Намоточное устройство	Скорость: 1–100 об/мин Производство: E-Spin / Lexon
Управление	Управление на базе ПЛК/ЧМИ Аварийная остановка
Дополнительные принадлежности	Фильеры с различным количеством отверстий Необходимая арматура и направляющие ролики Аппретирующее покрытие (опционально)
