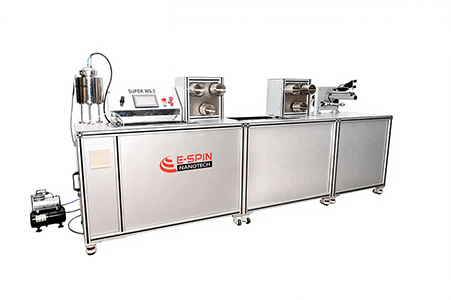

Лабораторная установка для получения волокон методом мокрого формования Super WS-1

Лабораторная установка для получения волокон методом мокрого формования Super WS-1

  • Компактная лабораторная установка мокрого формования: банк для раствора — фильера — осадительная ванна — вытяжка — намотка
  • Инфузия под давлением до 4 бар с цифровым дисплеем; банк для раствора 1–3 л, SS316, ПИД-регулирование до 70 °C
  • Одноотверстная фильера 0,5–2 мм, материал корпуса — SS316 или латунь
  • Коагуляционная ванна SS316 с направляющими роликами из ПТФЭ; натяжной ролик 5–50 м/мин
  • Намоточный механизм 1–40 об/мин, управление ПЛК/HMI с аварийной остановкой

Производитель E-Spin Nanotech

Описание

Super WS-1 от E-Spin Nanotech представляет собой компактную лабораторную установку для мокрого формования, предназначенную для производства полимерных волокон и нитей. Устройство оснащено прецизионной системой подачи, нагреваемым резервуаром для раствора, осадительной ванной из нержавеющей стали и приемным роликом, что обеспечивает точный контроль параметров процесса. Рабочий диапазон установки: банк для раствора 1–3 л (SS316, рубашка охлаждения, ПИД-регулятор от температуры окружающей среды до 70 °C), инфузия под давлением 0–4 бар с цифровым дисплеем и индикацией избыточного и пониженного давления, одноотверстная фильера 0,5–2 мм, натяжной ролик 5–50 м/мин, намоточный механизм 1–40 об/мин. Масштаб установки соответствует задаче подбора рецептуры: состав раствора, состав и температура осадителя и кратность фильерной вытяжки отрабатываются на литрах раствора и одиночном волокне. Типовые объекты — прекурсор из полиакрилонитрила (ПАН) для углеродного волокна, альгинатные и хитозановые волокна для раневых повязок и шовных материалов, вискоза и лиоцелл, арамидные и ионообменные волокна, композиции с углеродными нанотрубками и графеном.

Технические характеристики

Параметр Описание
Инфузия под давлением Точное регулирование давления при инфузии.
Диапазон давления 0-4 бар
Цифровой дисплей давления инфузии.
Индикация избыточного и пониженного давления.
Банк для раствора Банк для раствора емкостью 1-3 литра.
Изготовлен из нержавеющей стали SS316.
С рубашкой охлаждения.
Температурный ПИД-регулятор (от окружающей среды до 70°C).
Клапан подачи и ширины закачки.
Коагуляционная ванна Изготовлена из нержавеющей стали SS316.
Размеры: длина - 24 дюйма, ширина - 10 дюймов, высота - 12 дюймов.
Регулировка температуры (опционально).
С направляющими роликами из ПТФЭ.
Фильера Одноотверстная фильера (0,5-2 мм) в соответствии с требуемыми характеристиками.
Материал корпуса: нержавеющая сталь SS316 или латунь
Натяжной ролик Материал корпуса: нержавеющая сталь SS316
Диаметр ролика (100-200 мм)
Минимальная скорость - 5 м/мин
Максимальная скорость - 50 м/мин
Намоточный механизм Скорость: 1-40 об/мин
Производитель: E-Spin/Lexon
Управление Управление на основе ПЛК/HMI.
Аварийная остановка.
Дополнительные принадлежности Компрессорная система (безмасляная)
Необходимые фитинги и направляющие ролики.

Ключевые особенности

  • Инфузия под давлением: точное регулирование давления при инфузии, диапазон давления 0–4 бар, цифровой дисплей давления инфузии, индикация избыточного и пониженного давления.
  • Банк для раствора ёмкостью 1–3 литра, изготовлен из нержавеющей стали SS316, с рубашкой охлаждения, температурный ПИД-регулятор (от окружающей среды до 70 °C), клапан подачи и ширины закачки.
  • Коагуляционная ванна из нержавеющей стали SS316, размеры: длина — 24 дюйма, ширина — 10 дюймов, высота — 12 дюймов, с направляющими роликами из ПТФЭ; регулировка температуры — опционально.
  • Одноотверстная фильера (0,5–2 мм) в соответствии с требуемыми характеристиками; материал корпуса — нержавеющая сталь SS316 или латунь.
  • Натяжной ролик из нержавеющей стали SS316, диаметр ролика 100–200 мм, минимальная скорость 5 м/мин, максимальная скорость 50 м/мин.
  • Намоточный механизм со скоростью 1–40 об/мин, производитель — E-Spin/Lexon.
  • Управление на основе ПЛК/HMI, аварийная остановка.
  • Дополнительные принадлежности: компрессорная система (безмасляная), необходимые фитинги и направляющие ролики.
  • Рубашка охлаждения на банке для раствора удерживает вязкость раствора постоянной в течение цикла — вязкость сильнее прочих факторов влияет на стабильность струи на фильере.
  • Направляющие ролики из ПТФЭ: низкое трение по гелеобразному волокну на выходе из ванны и стойкость к кислым, щелочным и апротонным осадителям.
  • Смачиваемые части из SS316 — работа с растворами ПАН в ДМФА, ДМСО и роданиде натрия, с альгинатными и хитозановыми системами.
  • Независимая регулировка скорости натяжного ролика (5–50 м/мин) и намотки (1–40 об/мин) — кратность фильерной вытяжки задаётся отдельно от скорости приёма.

Назначение и области применения

Лабораторная установка мокрого формования применяется там, где полимер не плавится без разложения или растворим только в нелетучем растворителе, и где задача — получить одиночное волокно с воспроизводимыми свойствами при минимальном расходе раствора. Ниже — направления, для которых объём банка 1–3 л и одноотверстная фильера 0,5–2 мм соответствуют масштабу работы.

Прекурсор из полиакрилонитрила для углеродного волокна

Полиакрилонитрил (ПАН) — основной прекурсор углеродного волокна, и его получают только мокрым (или сухо-мокрым) формованием: при нагреве ПАН циклизуется и разлагается, не переходя в расплав. Раствор ПАН в диметилформамиде (ДМФА), диметилсульфоксиде (ДМСО) или водном роданиде натрия подают на фильеру, коагуляция идёт в водной или водно-растворительной ванне. На Super WS-1 подбирают концентрацию раствора, соотношение растворителя и осадителя в ванне и кратность вытяжки на натяжном ролике 5–50 м/мин — от этих трёх параметров зависят плотность и дефектность прекурсора, а значит, и прочность углеродного волокна после карбонизации. Банк 1–3 л с ПИД-регулированием до 70 °C удерживает раствор от гелеобразования на протяжении цикла.

Альгинатные и хитозановые волокна: раневые повязки и шовные материалы

Альгинат натрия и хитозан — биополимеры, для которых мокрое формование безальтернативно: оба разлагаются при нагреве и коагулируют в мягких водных ваннах. Альгинат натрия формуют в ванну с солями кальция, где происходит ионный сшив с образованием альгината кальция, хитозан — в щелочную или щелочно-спиртовую ванну. Продукт — волокно для альгинатных раневых повязок, гемостатических материалов и рассасывающихся шовных нитей. Опциональная терморегулировка коагуляционной ванны позволяет управлять скоростью сшивки, а фильера 0,5–2 мм — линейной плотностью волокна.

Вискоза и лиоцелл

Целлюлоза не плавится и в исходном виде не растворима в обычных растворителях, поэтому оба промышленных целлюлозных волокна получают из раствора в осадительной ванне. Вискозный процесс идёт через ксантогенат целлюлозы с осаждением в кислой ванне; лиоцелл — прямое растворение целлюлозы в N-метилморфолин-N-оксиде с осаждением в воде. На лабораторном масштабе Super WS-1 отрабатывают состав ванны и температурный режим: смачиваемые части из SS316 допускают работу с кислыми ваннами вискозного процесса.

Арамидные и другие высокомодульные волокна

Арамиды формуют из растворов в концентрированной серной кислоте или амидных растворителях с осаждением в водную ванну — жидкокристаллический характер раствора требует точного контроля температуры на фильере и кратности вытяжки. Установка позволяет исследовать эти режимы на объёме 1–3 л: ПИД-регулирование раствора до 70 °C, давление инфузии 0–4 бар с индикацией избыточного и пониженного давления, вытяжка на ролике 5–50 м/мин. Для агрессивных ванн уточняется совместимость конкретной среды со смачиваемыми частями из SS316 и ПТФЭ.

Ионообменные и хемосорбционные волокна

Ионообменные волокна получают формованием раствора полимера с функциональными группами либо формованием матрицы с последующей прививкой. Волоконная форма даёт на порядки большую удельную поверхность контакта, чем гранульная смола, что используется в тонкой очистке воды, улавливании кислых газов и извлечении металлов из разбавленных растворов. Одноотверстная фильера 0,5–2 мм и коагуляционная ванна с направляющими роликами из ПТФЭ позволяют получать одиночное волокно для оценки обменной ёмкости и кинетики сорбции до перехода на полупромышленный масштаб.

Волокна с наполнителями: углеродные нанотрубки и графен

Введение углеродных нанотрубок или графена в прядильный раствор даёт электропроводящие и упрочнённые волокна. Основная проблема — агрегаты наполнителя, которые забивают фильеру и обрывают струю; поэтому важны стабильность дисперсии в банке и контроль давления на подаче. Индикация избыточного давления в диапазоне 0–4 бар показывает рост сопротивления фильеры при агрегации наполнителя раньше, чем произойдёт обрыв нити. Объём 1–3 л соответствует стоимости наполнителей: рецептуру отрабатывают на литрах, а не на десятках литров.

Учебные лаборатории и отработка технологических режимов

Установка показывает всю цепочку мокрого формования в одном стенде: экструзия → осадительная ванна → коагуляция → фильерная вытяжка → намотка, с наблюдаемым переходом струи в гель и в твёрдую нить. Управление ПЛК/HMI и аварийная остановка соответствуют требованиям к учебному оборудованию. Полученные на Super WS-1 режимы — состав раствора, состав и температура ванны, кратность вытяжки — переносятся на полупромышленную Super WS-2 в пределах одной линейки E-Spin Nanotech.

Конструкция и принцип работы

Установка собрана как одна технологическая линия на лабораторном столе. Банк для раствора ёмкостью 1–3 литра выполнен из нержавеющей стали SS316 и снабжён рубашкой охлаждения и температурным ПИД-регулятором (от окружающей среды до 70 °C) — постоянная температура удерживает вязкость раствора, от которой зависит стабильность струи. Подача организована инфузией: сжатый воздух от безмасляной компрессорной системы создаёт в банке давление 0–4 бар, цифровой дисплей показывает текущее значение, а индикация избыточного и пониженного давления сигнализирует об отклонениях режима; клапан подачи и ширины закачки задаёт вход в линию. Раствор идёт на одноотверстную фильеру 0,5–2 мм из SS316 или латуни — диаметр отверстия выбирается под требуемые характеристики волокна и вместе с кратностью вытяжки определяет конечный диаметр нити. Струя выходит прямо в коагуляционную ванну из SS316 (24 × 10 × 12 дюйма), где растворитель уходит в осадитель, полимер коагулирует, и нить проводится по заданному пути направляющими роликами из ПТФЭ; опциональная регулировка температуры ванны управляет скоростью фазового разделения и, следовательно, пористостью волокна. Натяжной ролик из SS316 диаметром 100–200 мм со скоростью 5–50 м/мин создаёт фильерную вытяжку — ориентацию макромолекул вдоль оси нити. Намоточный механизм E-Spin/Lexon со скоростью 1–40 об/мин укладывает готовое волокно на бобину, а управление на основе ПЛК/HMI с аварийной остановкой задаёт и удерживает скорости и температуры по всей цепочке.

Как выбрать между Super WS-1 и Super WS-2

По объёму раствора и масштабу задачи:

  • Super WS-1 — банк для раствора 1–3 л: подбор рецептуры, состава и температуры осадителя, кратности вытяжки. Расход раствора на эксперимент — литры, что важно при работе с дорогими полимерами и наполнителями (углеродные нанотрубки, графен).
  • Super WS-2 — загрузочный бак 1–5 л с дозирующим насосом от 1 мл/мин: воспроизводимый выпуск метров и килограммов волокна, отработка непрерывного режима.
  • Габариты: WS-1 — настольная лабораторная установка; под линию WS-2 требуется пространство 10 (Д) × 2 (Ш) × 2 (В) метра — это, как правило, и есть решающий критерий на этапе планирования помещения.
  • Промежуточного варианта в линейке нет: если результат нужен в виде нити со стабильной линейной плотностью, а не в виде образца, задачу закрывает WS-2.

По числу денье и структуре нити:

  • Super WS-1 — одноотверстная фильера 0,5–2 мм: одиночное (моно) волокно. Число денье в характеристиках не нормируется — установка предназначена для получения образца, а не нити заданной линейной плотности.
  • Super WS-2 — три ряда фильер: нить с числом денье до 1000 и количеством элементарных волокон от 10 до 300. Если в техническом задании фигурирует линейная плотность нити или число филаментов — это WS-2.
  • Штапельное волокно (обжим + механический резак, длина отрезка нити 6–50 мм) есть только у WS-2; на WS-1 получают непрерывное волокно на бобине (намотка 1–40 об/мин).
  • Многостадийная обработка нити в линии (ванна для протяжки, ванна для отмывки, нагревающая пластина до 300 °C) реализована только в WS-2; на WS-1 промывка и сушка выполняются вне установки.

По температуре раствора и давлению подачи:

Практическое правило: температуру выбирают по порогу гелеобразования раствора, а давление — по вязкости и диаметру фильеры. Super WS-1 держит раствор от температуры окружающей среды до 70 °C — этого достаточно для водных систем (альгинат, хитозан, роданид натрия) и для растворов ПАН в ДМСО и ДМФА, которые стабильны в этом диапазоне. Если рабочая температура раствора выше 70 °C, нужен бак WS-2 с нагревом до 150 °C. По подаче: инфузия 0–4 бар на WS-1 задаёт давление, но не расход напрямую — расход зависит ещё и от вязкости, поэтому режим стабилизируют по температуре банка; на WS-2 расход задаёт дозирующий насос от 1 мл/мин, а наддув (в том числе азотом, 1–6 бар) выполняет вспомогательную роль. Рост показаний на цифровом дисплее давления при неизменной температуре — признак роста сопротивления фильеры (агрегация наполнителя, гель-частицы); индикация избыточного давления даёт этот сигнал раньше обрыва нити.

Комплектация и опции

  • Компрессорная система (безмасляная) — источник сжатого воздуха для инфузии под давлением 0–4 бар.
  • Регулировка температуры коагуляционной ванны — опционально.
  • Фильеры с размером отверстия 0,5–2 мм в соответствии с требуемыми характеристиками; материал корпуса — SS316 или латунь.
  • Необходимые фитинги и направляющие ролики.
  • Направляющие ролики из ПТФЭ для коагуляционной ванны.

Преимущества

Масштаб под подбор рецептуры. Банк 1–3 л и одноотверстная фильера 0,5–2 мм позволяют отработать состав раствора, осадителя и кратность вытяжки при расходе раствора в литрах.

Контроль вязкости через температуру. Рубашка охлаждения и ПИД-регулятор (от окружающей среды до 70 °C) удерживают температуру раствора, от которой зависит стабильность струи на фильере.

Диагностика режима по давлению. Цифровой дисплей давления инфузии и индикация избыточного и пониженного давления показывают рост сопротивления фильеры до обрыва нити.

Раздельное задание вытяжки и намотки. Натяжной ролик 5–50 м/мин и намоточный механизм 1–40 об/мин регулируются независимо — кратность фильерной вытяжки задаётся отдельно от скорости приёма.

Химическая стойкость тракта. Смачиваемые части из нержавеющей стали SS316 и направляющие ролики из ПТФЭ — работа с кислыми, щелочными и апротонными осадительными ваннами.

Перенос режимов внутри линейки. Отработанные на Super WS-1 параметры переносятся на полупромышленную Super WS-2 того же производителя — E-Spin Nanotech.

Закупка по 44-ФЗ и 223-ФЗ. Установка поставляется в рамках конкурсных процедур; параметры для технического задания берутся из таблицы характеристик.

Поставка, гарантия, сервис

  • Поставка по 44-ФЗ и 223-ФЗ через ООО «Промэнерголаб».
  • Условия поставки, гарантии, инсталляции и обучения — в коммерческом предложении.

Вопрос-Ответ

Что такое мокрое формование и чем оно отличается от электроспиннинга?

Мокрое формование — получение волокна продавливанием раствора полимера через фильеру прямо в жидкую осадительную ванну, где полимер коагулирует за счёт обмена растворителя на осадитель. Продукт — непрерывная нить диаметром от единиц до сотен микрометров, которая наматывается на бобину (у Super WS-1 — намоточный механизм 1–40 об/мин). Электроспиннинг (электроформование волокон, ЭФВ) вытягивает струю электрическим полем и даёт нановолокна, осаждающиеся на коллектор нетканым холстом, — это другой продукт и другое оборудование.

Какие волокна можно получить на лабораторной установке мокрого формования?

Волокна из полимеров, перерабатываемых только из раствора: прекурсор из полиакрилонитрила (ПАН) для углеродного волокна, альгинатные и хитозановые волокна для раневых повязок и шовных материалов, целлюлозные волокна (вискоза, лиоцелл), арамидные и ионообменные волокна, а также композиции с углеродными нанотрубками и графеном. Ограничение задаёт химическая совместимость: смачиваемые части — нержавеющая сталь SS316, направляющие ролики — ПТФЭ. Фильера 0,5–2 мм одноотверстная, то есть продукт — одиночное волокно, а не многофиламентная нить.

Кто типичные пользователи установки?

Лаборатории полимеров и композитов в НИИ и университетах, R&D-подразделения предприятий, работающих с углеродным волокном, мембранами и медицинскими материалами, а также учебные лаборатории кафедр химической технологии. Установка показывает всю цепочку процесса в одном стенде: экструзия → осадительная ванна → коагуляция → фильерная вытяжка → намотка. Поставку в РФ выполняет ООО «Промэнерголаб» — дистрибьютор E-Spin Nanotech (Индия).

Какой объём раствора нужен на один эксперимент?

Банк для раствора рассчитан на 1–3 литра — это рабочий объём одного цикла. Такой масштаб выбран под задачу подбора рецептуры: варьирование концентрации раствора, состава и температуры осадителя и кратности вытяжки требует серии опытов, и расход в литрах принципиален при работе с дорогими полимерами и наполнителями (углеродные нанотрубки, графен). Для выпуска нити в метрах и килограммах предназначена полупромышленная Super WS-2 с баком 1–5 л и дозирующим насосом.

Какого диаметра волокно получается на фильере 0,5–2 мм?

Диаметр готового волокна меньше диаметра отверстия фильеры, и определяет его не фильера сама по себе, а кратность фильерной вытяжки — отношение скорости натяжного ролика к скорости истечения раствора. Ролик регулируется в диапазоне 5–50 м/мин независимо от намотки (1–40 об/мин), поэтому вытяжка задаётся отдельно от скорости приёма. Конкретный диаметр зависит также от концентрации раствора и режима коагуляции и определяется экспериментально; фильера подбирается «в соответствии с требуемыми характеристиками» и поставляется в размере 0,5–2 мм из SS316 или латуни.

Зачем банку для раствора рубашка охлаждения и ПИД-регулятор до 70 °C?

Стабильность струи на фильере определяется вязкостью раствора, а вязкость сильно зависит от температуры. ПИД-регулятор удерживает раствор в диапазоне от температуры окружающей среды до 70 °C, а рубашка отводит тепло — это не даёт вязкости плыть в течение цикла и предотвращает гелеобразование растворов, склонных к нему при остывании (ПАН в ДМСО, альгинат). Верхняя граница 70 °C покрывает водные системы и растворы ПАН в ДМФА и ДМСО; для режимов выше требуется бак Super WS-2 с нагревом до 150 °C.

Можно ли регулировать температуру коагуляционной ванны?

Регулировка температуры коагуляционной ванны в характеристиках указана как опциональная — в базовом исполнении ванна из SS316 (24 × 10 × 12 дюйма) идёт с направляющими роликами из ПТФЭ, но без термостатирования. Температура ванны управляет скоростью фазового разделения и, следовательно, пористостью волокна: горячая ванна ускоряет обмен растворителя на осадитель и даёт более рыхлую структуру. Если в задаче варьируется пористость (мембранные, сорбционные волокна), опцию имеет смысл включать в спецификацию сразу — состав поставки фиксируется в коммерческом предложении.

Нужен ли компрессор и почему он должен быть безмасляным?

Подача раствора реализована инфузией: сжатый воздух создаёт в банке давление 0–4 бар. В дополнительных принадлежностях указана компрессорная система именно безмасляного типа — масляный аэрозоль из обычного компрессора попадает в контакт с раствором и загрязняет волокно, а на мембранных и медицинских волокнах это критично. Входит ли компрессор в базовую поставку, уточняется в коммерческом предложении; там же — необходимые фитинги и направляющие ролики.

Как понять, что фильера забивается?

По давлению инфузии при неизменной температуре банка: рост показаний на цифровом дисплее означает рост гидравлического сопротивления фильеры — гель-частицы, агрегаты наполнителя, начало коагуляции внутри отверстия. Штатная индикация избыточного и пониженного давления даёт этот сигнал раньше обрыва нити. Пониженное давление, наоборот, указывает на утечку в тракте или на неплотный клапан подачи.

Когда лабораторной Super WS-1 недостаточно и нужна Super WS-2?

Когда результат нужен в виде нити с нормируемой линейной плотностью, а не в виде образца. Super WS-1 с одноотверстной фильерой даёт одиночное волокно и не нормирует число денье; Super WS-2 с тремя рядами фильер даёт нить с числом денье до 1000 и количеством волокон от 10 до 300, а также штапель (резак 6–50 мм). Второй признак — потребность в многостадийной обработке в линии: ванны протяжки и отмывки, нагревающая пластина до 300 °C есть только у WS-2. Учесть площадку: под WS-2 требуется 10 (Д) × 2 (Ш) × 2 (В) метра.
