Описание
Описание
Кристалл Cr:YAG действует как насыщающийся поглотитель в резонаторе. Наблюдается последовательность иглоподобных импульсов. На частоту импульсов влияют мощность накачки и юстировка резонатора. При колебаниях в более чем одной поперечной моде появляются две или более последовательности импульсов. Нейтральный фильтр позволяет избежать насыщения фотоприемника. В сочетании с CA-1231 можно показать ГВГ внутри и вне резонатора.
Потенциальные учебные направления
- Пассивная модуляция добротности Nd:YAG лазера
- Применение насыщающегося поглотителя
- Генерация коротких импульсов с помощью пассивной модуляции добротности
- Характеристики генерируемого импульса: порог, форма, длительность и энергия
- Генерация второй гармоники в непрерывном и импульсном режимах внутри и вне резонатора
Комплектация расширения
- Насыщающийся поглотитель на основе Cr4+:YAG кристалла (AR/AR на 1064 нм) в пятиосевом регулируемом держателе
- Нейтральный фильтр NG 9
- T-образный BNC переходник с нагрузкой 50 Ом
Доступные стандартные виды измерений
- Генерация импульсов с помощью пассивной модуляции добротности: При использовании насыщающегося поглотителя достигается пассивная модуляция добротности и генерируются последовательности импульсов. Масштабируя единичный импульс, можно определить время его нарастания и спада, а также его ширину (менее 200 нс).

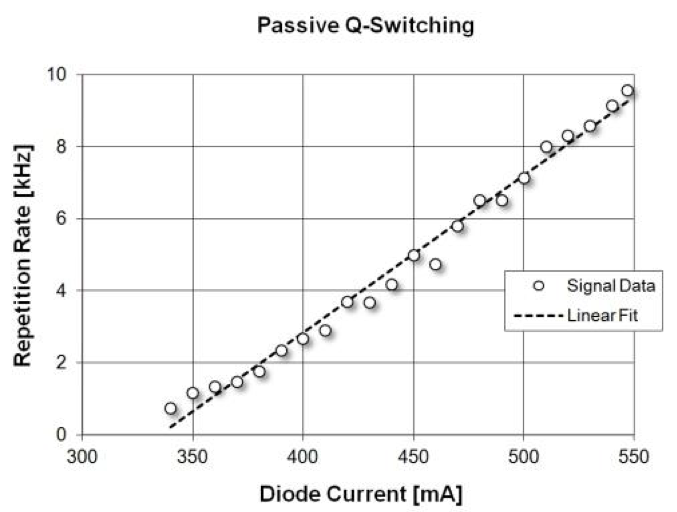

- Частота следования последовательностей импульсов: Частоту следования импульсов пассивно модулируемого сигнала можно измерить как функцию тока диода накачки. В результате получается хорошее линейное поведение.
