Nd:YAG лазеры серии CA-1230

  • Оптический рельс со шкалой, 500 мм
  • Лазерный диод (450 мВт) со TE-охладителем в регулируемом по XY держателе
  • Блок питания LDS 1200 с микропроцессорным управлением, TE контроллером, встроенным модулятором тока и усилителем сигнала фотодиода
  • Оптика для формирования профиля пучка диода накачки в держателе

Производитель eLas

Описание

Учебный комплекс серии CA-1230 представляет собой универсальный лазерный источник (твердотельный лазер с диодной накачкой), предназначенный для обучения и образования, но также может использоваться в исследовательских целях. Система с опциональными расширениями (см. аксессуары CA-1231 – CA-1234 ниже) является наиболее гибкой DPSS системой на рынке. Благодаря семи режимам работы комплекс предлагает множество возможностей для экспериментов в области диодных и DPSS лазеров и нелинейной оптики.

Потенциальные учебные направления

  • Свойства лазерных диодов
  • Оптическая накачка диодного лазера
  • Спектральные свойства активной среды
  • Затухание флуоресценции и время жизни возбужденного состояния
  • Оптимизация выходной мощности юстировкой резонатора
  • Свойства поперечных мод резонатора (TEM00 и выше)
  • Критерий устойчивости работы лазера и оптимизация резонатора
  • Пичковый режим генерации, пороговый уровень генерации и эффективность наклона кривой выходной мощности лазера
  • Генерация второй гармоники путем преобразования с повышением частоты
  • Генерация коротких импульсов с помощью активной и пассивной модуляции добротности
  • Характеристики генерируемого импульса: порог, форма, длительность и энергия
  • Генерация второй гармоники в непрерывном и импульсном режимах
  • Зависимость выходной мощности от положения выходного зеркала
  • Исследование минимального порога генерации лазерного излучения
  • Сравнение активных сред Nd:YAG и Nd:YVO4

Все компоненты, установленные на оптическом рельсе, могут быть с легкостью заменены или перемещены в любое положение за короткое время. Таким образом, возможно быстрое и простое переключение между следующими семью режимами работы:

  • Диодный лазер с длиной волны 808 нм
  • DPSS лазер с длиной волны 1064 нм в непрерывном режиме
  • DPSS лазер с длиной волны 1064 нм в режиме с активной модуляций добротности
  • DPSS лазер с длиной волны 1064 нм в режиме с пассивной модуляций добротности
  • DPSS лазер с длиной волны 532 нм в непрерывном режиме с удвоением частоты внутри резонатора
  • DPSS лазер с длиной волны 532 нм в режиме с модуляций добротности с удвоением частоты внутри резонатора
  • DPSS лазер с длиной волны 532 нм в режиме с модуляций добротности с удвоением частоты вне резонатора

В данном учебном комплекте используется лазерный диод с выходной мощностью 450 мВт со встроенным TE-охладителем и термистором для контроля температуры лазера. В комплект входят все компоненты для создания полноценного Nd:YAG-лазера с лазерной диодной накачкой и необходимой оптикой, такой как кристалл, зеркала, линзы и коллиматоры. Все оптические элементы, включая кристаллы для удвоения частоты и модуляции добротности, интегрированы в специальный оптико-механический блок для быстрой установки и юстировки. Предоставленный универсальный электронный контроллер включает в себя управление температурой лазерного диода и током инжекции, встроенный функциональный генератор для модуляции тока лазерного диода и усилитель фотодиода, преобразующий световые сигналы для проведения измерений.

Комплектация учебного комплекса

Комплектация учебного комплекса

  • Оптический рельс со шкалой, 500 мм
  • Лазерный диод (450 мВт) со TE-охладителем в регулируемом по XY держателе
  • Блок питания LDS 1200 с микропроцессорным управлением, TE контроллером, встроенным модулятором тока и усилителем сигнала фотодиода
  • Оптика для формирования профиля пучка диода накачки в держателе
  • Оптика для фокусировки пучка диода накачки в держателе
  • Nd:YAG кристалл с креплением в регулируемом держателе, Nd:YVO4 кристалл доступен опционально
  • Выходное зеркало (R = 98%) с креплением в регулируемом держателе
  • Держатель фильтра (до 3 шт.) с фильтром RG1000
  • Кремниевый PIN-фотодетектор (400 – 1100 нм) в держателе с корректировочной мишенью
  • Набор из трех кабелей BNC типа (не показан)
  • ИК визуализатор 800 – 1600 нм (не показан)
  • Набор для очистки оптики (не показан)
  • Руководство пользователя (не показано)

Информация для заказа

  • Nd:YAG лазер с диодной накачкой: учебный комплекс CA-1230 (№490091230)

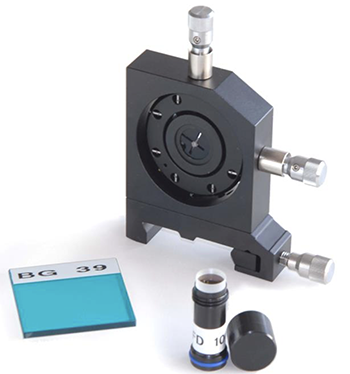

  • Опция расширения «Удвоение оптической частоты» – CA-1231 (№490091231)
  • Опция расширения «Генерация коротких импульсов с помощью активной модуляции добротности» – CA-1232 (№490091232)
  • Опция расширения «Генерация коротких импульсов с помощью пассивной модуляции добротности» – CA-1233 (№490091233)

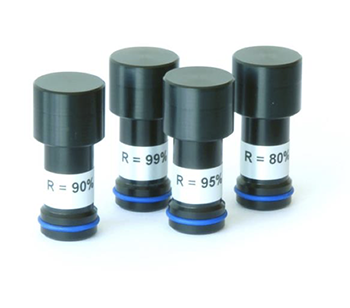

  • Дополнительный набор из четырех зеркал с различными коэффициентами отражения – CA-1234 (№490091234)

Примечание: При необходимости, комплектующие могут быть заказаны отдельно.

Доступные стандартные виды измерений
