Учебный комплекс «Испускание и поглощение» серии CA-1130
- Оптический рельс со шкалой, 500 мм
- Лазерный источник (808 нм, 100 мВт) со стабилизацией температуры во вращающемся по XY держателе
- LDS 1200 контроллер лазерного диода
- PIN-фотодетектор в держателе
- Набор соединительных кабелей (не показан)
- ИК визуализатор 800 – 1600 нм (не показан)
- Руководство пользователя (не показано)
Производитель elas
Описание
Поглощение и испускание, вызванные оптической накачкой, являются важным процессом в твердотельных лазерах. Оптическая накачка вызывает инверсию населенности, необходимую для работы лазера. Эффективность накачки зависит от выбора правильных переходов поглощения и испускания активной среды. Регулируя температуру кристалла лазерного диода, можно оптимизировать сдвиг длины волны и, следовательно, согласовать излучения лазерного диода с поглощением кристалла.
Для накачки Nd:YAG кристалла, который одновременно служит поглотителем и эмиттером, используется лазерный диод с термоэлектрическим охлаждением. Контроллер лазерного диода позволяет устанавливать такие параметры, как температура и ток диода накачки, который определяет длину волны излучения диода. Таким образом, можно проследить спектральный профиль поглощения кристалла. Флуоресценция кристалла собираются специальной оптикой и отсекается узкополосным интерференционным фильтром, пропускающим излучение только на длине волны 1064 нм. Время жизни возбужденного состояния измеряется быстрым кремниевым PIN-фотодиодом. Путем изменения ток на диоде, определяются пороговый уровень генерации лазерного излучения и эффективность наклона кривой выходной мощности лазера. Для отображения измеряемых сигналов необходим двухканальный осциллограф, который может быть заказан дополнительно.
Потенциальные учебные направления
- Коэффициенты Эйнштейна
- Оптическая накачка
- Диодный лазер
- Пороговый уровень генерации лазерного излучения и эффективность наклона кривой выходной мощности лазера
- Поглощение в Nd:YAG кристалле
- Время жизни возбужденных состояний
- Интерференционный фильтр
- Широкополосный фильтр

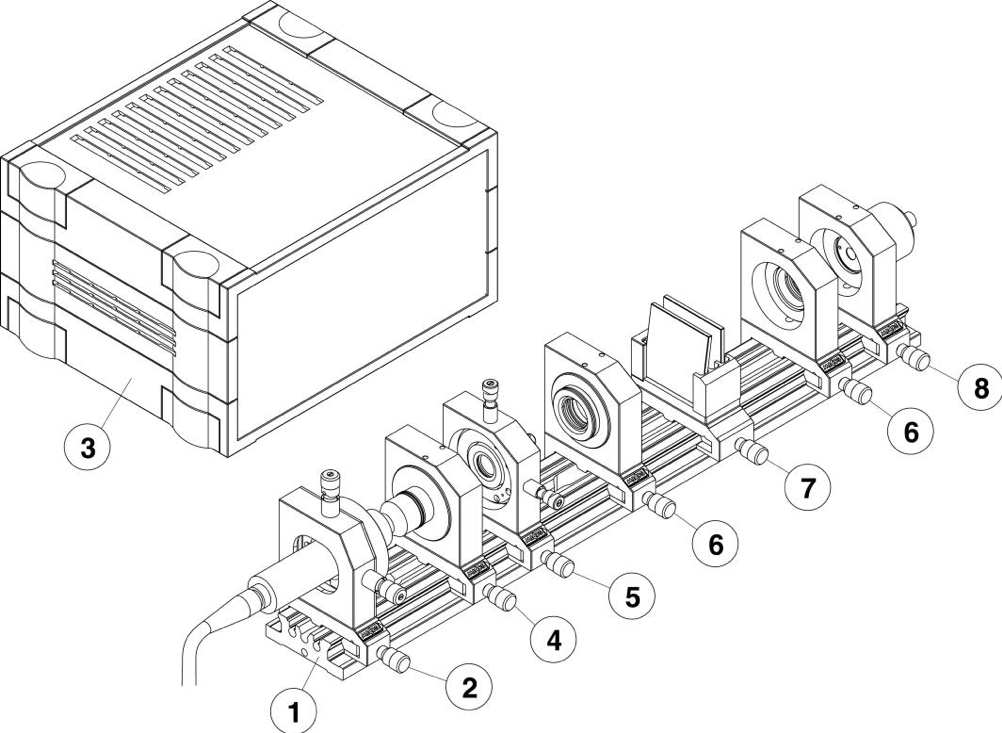

Комплектация учебного комплекса
- Оптический рельс со шкалой, 500 мм
- Лазерный источник (808 нм, 100 мВт) со стабилизацией температуры во вращающемся по XY держателе
- LDS 1200 контроллер лазерного диода
- Оптическая система формирования лазерного пучка в держателе
- Nd:YAG кристалл в регулируемом по XY держателе
- Оптическая система формирования флуоресцентного излучения в держателе
- RG1000 и интерференционный фильтры в держателе
- PIN-фотодетектор в держателе
- Набор соединительных кабелей (не показан)
- ИК визуализатор 800 – 1600 нм (не показан)
- Руководство пользователя (не показано)
Информация для заказа
- Учебный комплекс «Испускание и поглощение»: CA-1130 (№490091130)
- Оптическая плита (600 × 400 мм, ≈ 18 кг) с двумя воздушными подушками, включая насос для гашения вибраций
- Оптический рельс со шкалой, 500 мм, 300 мм
- Зеленый лазер (532 нм, 5 мВт) в регулируемом по θ, ϕ держателе
- Источник питания лазера LSC 2000 с функцией удаленного затвора (не показан)
- Модуль для расширения пучка с двумя взаимозаменяемыми двояковогнутыми линзами (f = -5 мм и f = -10 мм) в держателе
