Описание
Описание
- Голограммы в прямом проходящем свете: Для записи голограммы в проходящем свете с относительно небольшими усилиями предлагается установка прямого прохождения, как показано на рисунке ниже. Объектный и опорный лучи формируются от одного расходящегося лазерного пучка. Таким образом, конструкция компактна, требует небольшого количества оптических элементов и минимизирует затраты по настройке. Но в результате получается всего несколько вариантов вариации.
- Двулучевые голограммы в проходящем свете: По сравнению с голографией в прямом проходящем свете, двулучевая конструкция обеспечивает большую свободу в расположении объекта и фотографической пластинки. Здесь лазерный пучок уже заранее разделен на две части. Возможно лучшее освещение объекта и фотопластинки. Таким образом, можно регулировать не только освещение объекта и пластинки, но также можно изменять соотношение интенсивности двух лучей. На установке хорошо демонстрируется разделение на объектный и опорный луч. Оба луча попадают на фотопластинку с одной стороны.

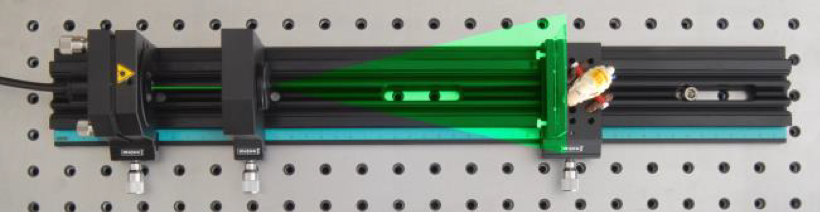

- Голограммы в прямом отраженном свете (голограммы Денисюка): При записи голограммы в отраженном свете опорный и объектный лучи освещают фотопластинку с противоположных сторон. Схема Денисюка представляет собой простейшую конструкцию: расширенный лазерный пучок попадает на фотопластинку как опорный луч. Непоглощенный свет проходит и освещает объект, расположенный непосредственно за пластинкой. Свет, рассеянный объектом, попадает на фотопластинку сзади как объектный луч.
- Двулучевые голограммы в отраженном свете: Запись голограмм в отраженном свете также возможна в двулучевой установке. В результате подсветки фотопластинки с разных сторон интерференционные полосы составляют порядка половины длины волны используемого лазерного излучения. Поэтому, с одной стороны, разрешение пленочной эмульсии должно быть очень высоким. С другой стороны, такие изображения требуют большей мощности, чем голограмма в проходящем свете. Следовательно, необходимо более длительное время экспонирования и очень стабильная оптическая установка. Последнее стало возможным благодаря креплению опто-механических компонентов на тяжелой оптической плите на воздушной подушке.
Другие приборы раздела «Основы оптики»Все приборы раздела
- Оптическая плита (600 × 400 мм, ≈ 18 кг) с двумя воздушными подушками, включая насос для гашения вибраций
- Оптический рельс со шкалой, 500 мм, 300 мм
- Зеленый лазер (532 нм, 5 мВт) в регулируемом по θ, ϕ держателе
- Источник питания лазера LSC 2000 с функцией удаленного затвора (не показан)
- Модуль для расширения пучка с двумя взаимозаменяемыми двояковогнутыми линзами (f = -5 мм и f = -10 мм) в держателе
- Оптический рельс со шкалой, 500 мм
- Лазерный источник (808 нм, 100 мВт) со стабилизацией температуры во вращающемся по XY держателе
- LDS 1200 контроллер лазерного диода
- PIN-фотодетектор в держателе
- Набор соединительных кабелей (не показан)
- ИК визуализатор 800 – 1600 нм (не показан)
- Руководство пользователя (не показано)
