Аппарат лазерной сварки FWS

  • Источник – волоконный лазер
  • Выходная мощность 1000 – 2000 Вт
  • Скорость сварки 1-5 м/мин
  • Близкая к нулю деформация
  • Низкая оксидация швов
  • Создание сложных соединений
  • Низкий уровень нагрева материала
  • Срок службы > 90000 ч

Производитель Diodela

Преимущества лазерной сварки

  • Близкая к нулю деформация – при сварке тонких, но больших по площади листов, лазерная сварка позволяет избежать термических и физических деформаций без дополнительной обработки
  • Низкая оксидация швов – лазерная сварка узко направляет луч света, что позволяет достичь очень точную сварку в нужном месте, которая полностью соединяет детали, в результате получая эстетичный шов
  • Высочайшая точность – пользователь может легко добиться высокого уровня сварки, не имея опыта работ со сваркой, благодаря легкому управлению системой и точным направлением погонной энергии на желаемую площадь
  • Создание сложных соединений  - лазерная технология позволяет соединять сложные детали, что невозможно, используя традиционные методы сварки
  • Низкий уровень нагрева  - в процессе сварки материал подвергается слабому термическому эффекту, что позволяет предотвратить нежелательные повреждения компонентов
  • Память  - аппараты лазерной сварки имеют возможность сохранения параметров сварки, что позволяет достигать постоянных результатов, а также экономить время для подготовки
  • Высокопрочные швы  - лазерная сварка позволяет достичь высокую прочность и долговечность швов
  • Отличные механические свойства – лазерная сварка не влияет на структурные свойства материала
  • Легко управляемо для начинающих - из-за возможности сохранения параметров в системах
  • Высокая эффективность - лазерная сварка в 5 раз быстрее метода MIG и в 10 раз быстрее TIG
  • Сварка длинных и широких листов
  • Энергоэффективная
  • Возможность сварки листов с разными марками стали и размерами
  • Срок службы лазерных сварочных аппаратов> 90000 рабочих часов
  • Все системы имеют гарантийный срок 2 года, который возможно продлить до 3 лет
  • Все системы включают в себя обучение эксплуатации и безопасности 4 класса

Метод лазерной сварки позволяет очень точно сваривать детали между собой, в результате шов выглядит эстетично с практически нулевой оксидацией. При соединении тонких, но больших по площади листов, лазерная сварка, в большинстве случаев, единственный метод сварки, который позволяет избежать термических и физических повреждений материала, не используя дополнительную обработку.

Лазерная сварка позволяет снизить потерю первоначальных свойств материала, таких как прочность и твердость. Лазерные сварочные аппараты могут быть использованы как в ручном, так и в автоматизированном режиме, позволяя достичь скорости сварки 1-5 м/мин в обоих случаях.

Лазерная сварка в 5 раз быстрее метода MIG и в 10 раз быстрее чем TIG метод. Низкие выбросы и легкое обслуживание систем делает эту технологию легкой в управлении и экологически чистой.

В установках лазерной сварки Diodela применяются технологии с использованием волоконных лазеров на основе квазинепрерывных диодов, которые были разработаны в Центре Физических Наук и Технологий (FTMC).

Материалы для соединения лазерной сваркой

  • Раличный пластик, включая прозрачный
  • Силикон
  • Металлы (сталь, медь, золото, серебро и алюминий)

Области применения

  • Автомобилестроение
    Cварка множества частей, таких как инициатор (запал) подушек безопасности, аккумуляторы и система подачи топлива, для получения крепких сварных швов.
  • Аэрокосмическая техника
    Благодаря лазерной сварке различных металлов можно добиться высокой точности, отсутствие повреждений материалов, благодаря узконаправленному и точному методу сварки, в итоге получая прочные сварные швы.
  • Электроника
    Лазерная сварка используется в производстве LED, мобильных устройств, ТВ и для получения комплексных и сложных соединений.
  • Медицина
    Сварка деталей инновационного медицинского оборудования, где важна герметичность, высокая целостность и максимально возможная точность.
  • Полупроводники
    Mикросварные швы в микрополупроводниках делаются лазерной сваркой, потому что только у этого метода есть возможность сделать точные и сложные соединения.
  • Мебельная промышленность
  • Tочная сварка компонентов из алюминия и стали, с возможностью сохранения параметров системы для дальнейшего использования и экономии времени на подготовку.

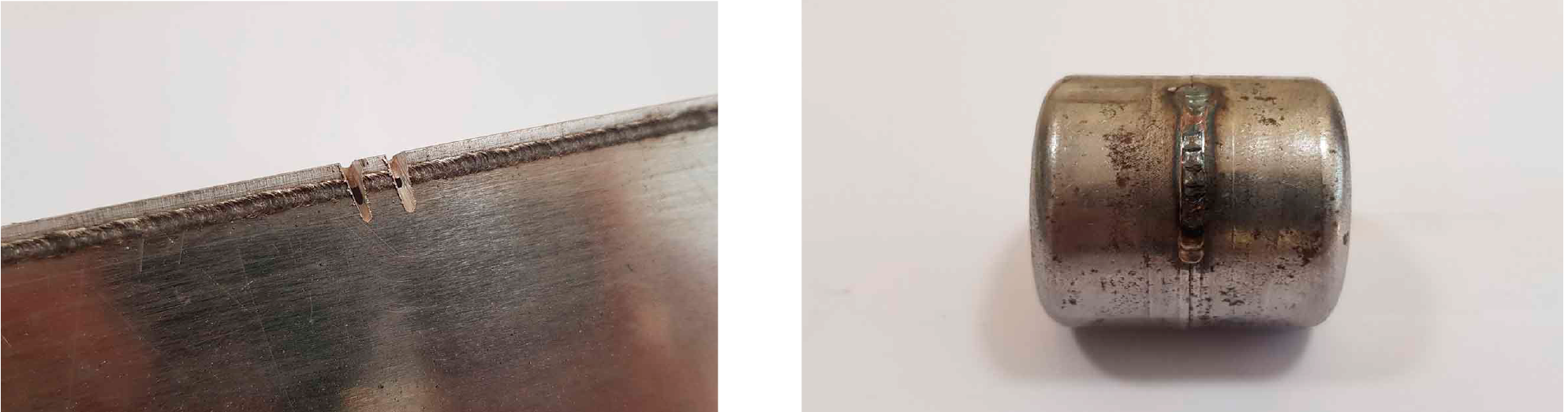

сварка больших листов
Сварка больших по площади и тонких листов
стали
Сварка круглой детали из алюминия
сварка нержавеющей стали
Соединение нержавеющей стали с низким
тепловым эффектом на материал
Сварка листов черного металла

Результаты сварки лазерными аппаратами Diodela

обработка сварного шва
Обработка сварного шва лазерной очисткой Вид сбоку сварки под углом
вырез сварного шва
Сварка волоконным лазером против традиционной сварки на черном металле Вырез сварного шва лазерной сварки
вырез сварного шва в алюминии
Вырез сварного шва лазерной сварки в алюминии Урон от оксидации после использования 2 кВт системы лазерной сварки
оксидация черного металла
Оксидация черного металла после лазерной сварки Сварка алюминия

Комплектация систем

  • Оптоволоконный кабель 8 м
  • Кабель питания 2 м (по запросу длина может быть изменена)
  • Защита для глаз – 2 шт.
  • Респираторы – 2 шт.
  • Инфракрасный детектор
  • Набор для чистки линз

Дополнительная комплектация

  • Лазерные источники
  • Вытяжная система
  • Решения автоматизации
  • Увеличение срокагарантии
  • Различные линзы

Видео лазерной сварки металла

Технические характеристики

Модель FWS-1000 FWS-1500 FWS-2000
Источник Волоконный лазер
Выходная мощность 1000 Вт 1500 Вт 2000 Вт
Управление выходной мощностью 10 - 100%
Длина волны 1080 нм
Режимы работы Непрерывный / Модулируемый
Частота модуляции До 50 кГц
Стабильность мощности < 3%
Регулировка ширины сварочного шва 0,1 - 5 мм
Фокусное расстояние Стандартно 120 мм (150 мм по запросу)
Охлаждение Интегрированное водяное охлаждение
Время полного включения 1 мин
Рабочая влажность < 70% (при 40º С)
Рабочая температура 0 - 40º С
Вес рабочей головки системы лазерной сварки > 1 кг
Длина оптического кабеля Стандартно 8 м (до 15 м по запросу)
Размеры 1200х600х1300 мм
Вес 120 кг 120 кг 130 кг
Питание  1 фаза, 220 В AC 1 фаза, 220 В AC 3 фазы, 380 В AC
Энергопотребление < 5 кВт < 7 кВт < 9 кВт
Толщина сварного шва (за 1 проход) до 2,5 мм до 3,5 мм до 5 мм
