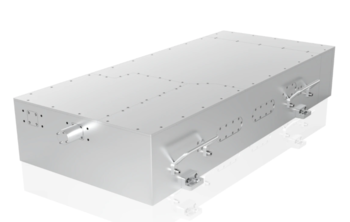

Пикосекундные зеленые лазеры
- Выходная мощность до 100 Вт
- Частота следования импульсов до 2 МГц
- Энергия импульса до 250 мкДж
- Длительность импульса 10 пс
- Качество пучка M2 < 1.3
- СКО стабильности мощности < 0.5%
Производитель Laserion
Описание
В зеленых лазерах данной серии используется технология генерации мощных пикосекундных импульсов (длительность импульса ≈ 10 пс), сочетающая высокую выходную мощность (до 100 Вт) и короткую длину волны (532 нм), что делает их особенно удобными для прецизионной обработки. Высокая энергия импульса и низкое тепловое воздействие делают эти лазеры подходящим инструментом для сверхточной обработки высоко отражающих металлов и светочувствительных материалов, позволяя выполнять резку/сверление на микрометровом уровне без образования оплавлений на кромках (например, при обработке таких материалов, как медь и алюминий). В дополнение лазеры этой серии обеспечивают «холодную» обработку хрупких материалов (таких, как стекло и керамика) для предотвращения образования трещин, а также обеспечивает высокую контрастность без термических повреждений при маркировке и структурировании.
Отличительные особенности
- Выходная мощность до 100 Вт и энергия в импульсе до 250 мкДж, что позволяет значительно увеличить скорость производства
- Превосходная точность наведения и отличное качество пучка позволяют данным лазерам соответствовать высоким техническим требованиям по обработке дифракционных оптических элементов
- Поддерживает управление по RS232, GATE и TRIG
- Модульная конструкция, надежная структура, простота обслуживания

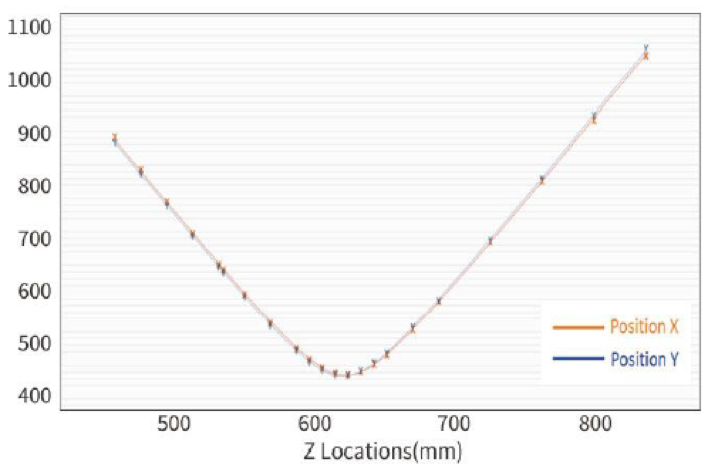

Типовое качество пучка

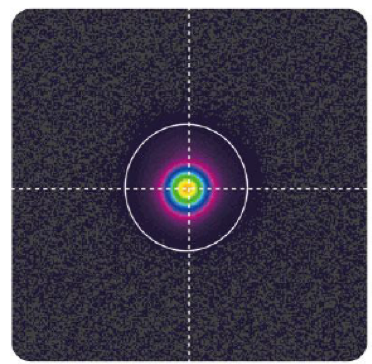

Типовой профиль пучка зеленых лазеров высокой мощности

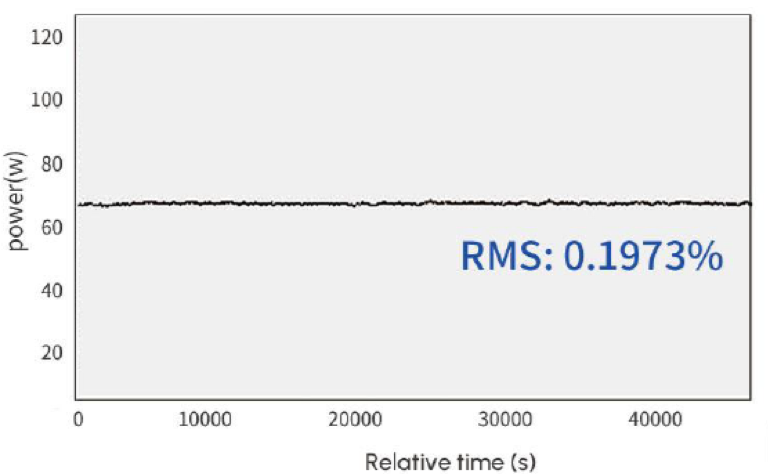

Типовое значение реального СКО стабильности мощности: 0.1973% (> 12 ч)
Области применения
- Формирование канавок на мембранах с обратной стороны: высокоточное травление многослойных структур типа AlOX/SiNX для предотвращения повреждения кремниевой подложки и повышения эффективности фотоэлектрического преобразования
- Лазерное легирование: селективная абляция фосфатно-силикатного стекла (PSG) для достижения локального повторного легирования и снижения контактного сопротивления
- Формирование рисунка на прозрачных проводящих пленках (TCO): травление линий на ITO/FTO без микротрещин
Характеристики
| Модель | PHGR серия | PMGR серия | PLGR серия | ||
| GR-100 | GR-60 | GR-40 | GR-30 | GR-10 | |
| Длина волны | 532 нм | ||||
| Частота следования | 400 – 2000 кГц | 400 – 2000 кГц | 400 – 2000 кГц | 300 – 2000 кГц | 200 – 2000 кГц |
| Длительность импульса | 10 пс | ||||
| Выходная мощность | ≥ 100 Вт | ≥ 60 Вт | ≥ 40 Вт | ≥ 30 Вт | ≥ 10 Вт |
| Макс. энергия импульса | ≥ 250 мкДж | ≥ 150 мкДж | ≥ 100 мкДж | ≥ 100 мкДж | ≥ 50 мкДж |
| Качество пучка | M2 < 1.3 | ||||
| Контраст поляризации | > 100:1 | ||||
| Диаметр пучка | 2 мм | ||||
| Расходимость пучка | < 0.5 мрад | ||||
| Стабильность мощности | СКО < 0.8% | СКО < 0.5% | |||
| Тип охлаждения | Водяное | ||||

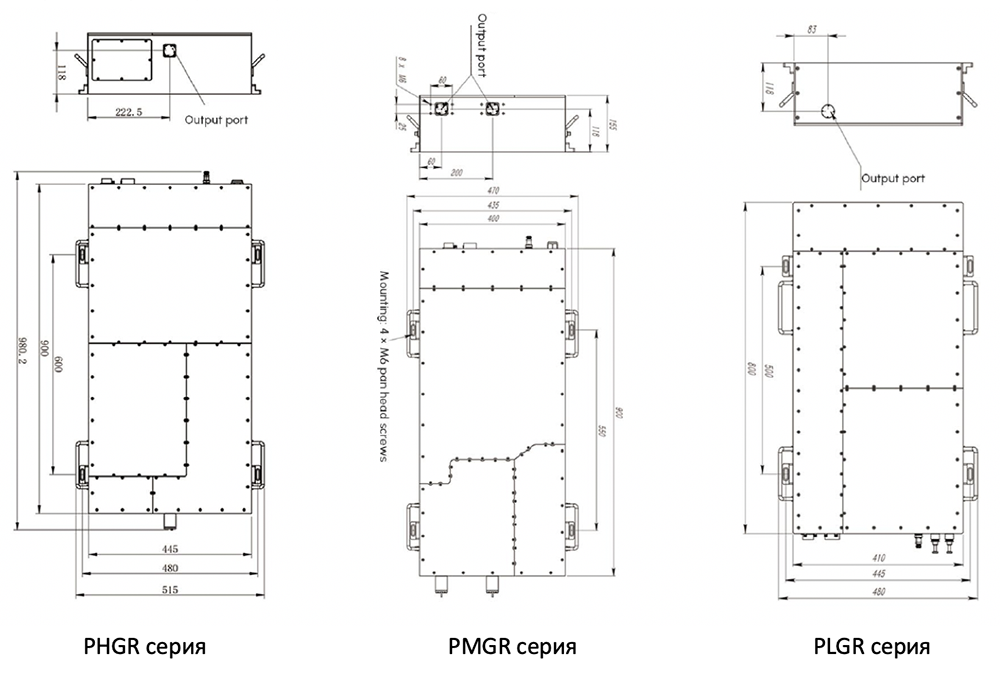

Габаритные размеры и чертеж
