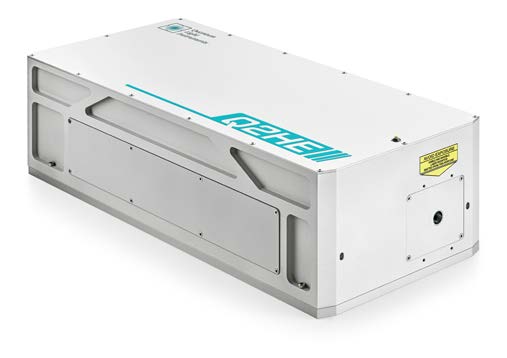

Лазер с высокой энергией в импульсе с модуляцией добротности Q2HE
- Энергия импульса до 100 мдж
- Длительность импульсов < 5 нс
- Частота следования импульсов до 100 Гц
- Встроенный генератор синхроимпульса для запуска внешнего оборудования
Производитель Quantum Light Instruments
Особенности
Инновационный дизайн безводяного держателя лазерного кристалла с технологией задней накачки позволяет получить луч высокого качества с энергией до 100 мДж и/или средней мощностью до 4 Вт.
Лазеры серии Q2HE задают новый стандарт на мировом рынке – улучшенный дизайн лазера представляет собой эргономичное решение, требующее минимального обслуживания. У данных лазеров отсутствуют громоздкие источники питания или чиллеры, которые необходимо размещать под оптическим столом. Вся электроника находится в корпусе Q2HE, а внешними модулями являются только облегченные контроллер для управления лазером и адаптер питания на 27 В при энергопотреблении 50 – 150 Вт (в зависимости от модели).
Импульсы длительностью менее 7 нс и низкая расходимость луча позволяют генерировать излучение на высших гармониках вплоть до 5-й (211 нм) с высокой эффективностью.
Низкий уровень джиттера запускающего лазерного импульса доступен в режиме внутреннего запуска. При необходимости лазерное излучение может синхронизироваться внешним источником.
Управление лазером и отслеживание его статуса осуществляется через Ethernet с помощью встроенного веб-сервера. Любой компьютер или современный телефон является пригодным для управления таким лазером. Дополнительный API интерфейс предоставляется при необходимости интеграции лазера в пользовательские системы.
Функциональные возможности лазеров серии Q2HE также могут быть расширены с помощью дополнительного оборудования:
- Выходное окно для излучения второй гармоники может быть получено с помощью навешиваемого генератора гармоник модели
- Возможность вывода излучения на высших гармониках (вплоть до 5-ой) с помощью отдельного генератора гармоник серии -
- Энергия импульса на основной длине волны может быть подстроена с помощью опционального моторизированного аттенюатора
- Энергия импульса может отслеживаться с помощью встраиваемого измерителя с аналоговым и/или цифровым выходом
Отличительные особенности
- Энергия импульса до 100 мДж при средней мощности до 4 Вт
- Возможность вывода излучения на 1053 нм или 1064 нм
- Полностью воздушное охлаждение (вода не требуется)
- Различная частота следования импульсов до 100 Гц
- Гладкое изменение частоты следования импульсов доступно на 1053 нм, когда лазер запускается внешним задающим генератором
- Встроенный генератор синхроимпульса для запуска внешнего оборудования
- Удаленное управление через Ethernet или Wi-Fi
- Опциональная генерация второй гармоники с помощью навешиваемого генератора гармоник
- Опциональная генерация второй, третьей, четвертой и пятой гармоник с помощью отдельного генератора гармоник
- Опциональный аттенюатор излучения на основной длине волны
- Опциональный измеритель мощности
- Гарантированное время жизни диода накачки более 2 млрд. вспышек
Области применения
- Лазерно-искровая эмиссионная спектроскопия (LIBS)
- Времяпролетная спектроскопия (TOFS)
- Спектроскопия лазерно-индуцированной флуоресценции (LIF)
- Импульсный фотолиз
- Матрично-активированная лазерная десорбция-ионизация (MALDI)
- Импульсное лазерное напыление (PLD)
- Лазерная абляция
- Накачка , лазеров на красителях и титан-сапфировых лазеров
Характеристики 1)
| Модель | Q2HE | ||||||
| -D20 | -D50 | -D100 | -E20 | -E50 | -F10 | -F20 | |
| Основная длина волны излучения | 1064 нм | 1053 нм | |||||
| Частота следования импульсов 2) | 20 Гц | 50 Гц | 100 Гц | 20 Гц | 50 Гц | 10 Гц | 20 Гц |
| Типичная длительность импульса 3) | < 7 нс | < 6 нс | |||||
| Энергия импульса | 40 мДж | 70 мДж | 100 мДж | ||||
| Стабильность энергии от импульса к импульсу 4) | СКО < 0.5% | ||||||
| Долговременное смещение мощности 5) | ± 3% | ||||||
| Профиль луча | Форма колокола, > 75% соответствие гауссоиде | ||||||
| Расходимость луча 6) | < 1.0 мрад | ||||||
| Поляризация | Линейная, горизонтальная | ||||||
| Типичный диаметр луча 7) | 3 мм | 4 мм | 5 мм | ||||
| Оптический джиттер 8) | СКО < 0.5 нс | ||||||
| Опциональный генератор гармоник 9) | |||||||
| 526.5/532 нм | 20 мДж | 35 мДж | 50 мДж | ||||
| 351/355 нм | 12 мДж | 20 мДж | 30 мДж | ||||
| 263/266 нм | 5 мДж | 10 мДж | 15 мДж | ||||
| 211/213 нм | 1.5 мДж | 3 мДж | 6 мДж | ||||
| Опциональный моторизированный аттенюатор 10) | |||||||
| Диапазон ослабления | 1 – 95% | ||||||
| Габаритные размеры | |||||||
| Лазерная головка (Ш × Д × В) | 190 × 408× 55 мм | ||||||
| Блок управления (Ш × Д × В) | 108 × 191 × 59 мм | ||||||
| Адаптер питания (Ш × Д × В) | 192 × 178 × 46 мм (типовые значения) | ||||||
| Требования по эксплуатации | |||||||
| Охлаждение | Воздушное | ||||||
| Рабочая температура | 15 – 30°C | 15 – 27°C | |||||
| Относительная влажность | 10 – 80% (неконденсированный воздух) | ||||||
| Напряжение питания | 90 – 230 В, перем. ток, 47 – 63 Гц 11) | ||||||
| Среднее энергопотребление | 50 Вт | 100 Вт | 150 Вт | 80 Вт | 150 Вт | 70 Вт | 120 Вт |
1)Ввиду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Если не указано иное, все характеристики измерены на основной длине волны при максимальной частоте следования импульсов. Параметры, обозначенные как типовые/типичные, не являются характеристиками. Они отображают типовую производительность и могут изменяться от лазера к лазеру.
2)На заводе-изготовителе частота следования импульсов устанавливается на максимальную, указанную в таблице. По запросу доступны частоты следования до 200 Гц.
3)Измерена по уровню FWHM на основной длине волны с помощью фотодиода с временем нарастания 350 пс.
4)Измерено на протяжении 30 секунд работы после прогрева.
5)Измерена на протяжении 8 часов после 20-минутного прогрева при флуктуациях температуры не более ± 2°C.
6)Полный угол, измеренный по уровню 1/e2.
7)Измерен на расстоянии 20 см от выходного окна лазера по уровню 4σ.
8)По отношению к падающему краю фронта запускающего импульса диода накачки.
9)Лазеры серии Q2HE совместимы с навешиваемым генератором второй гармоники модели SHG и со всеми моделями генераторов гармоник серии H-SMART. Энергия импульса, указанная для соответствующей гармоники, является максимально возможным значением, полученным на выходе соответствующего генератора гармоник.
10)Моторизированный аттенюатор предназначен для крепления к корпусу лазера. Степень ослабления может меняться удаленно через управляющий интерфейс с помощью веб-сервера.
11)Лазер может быть подключен к подходящему источнику питания на 27 В постоянного тока – пожалуйста, уточняйте.

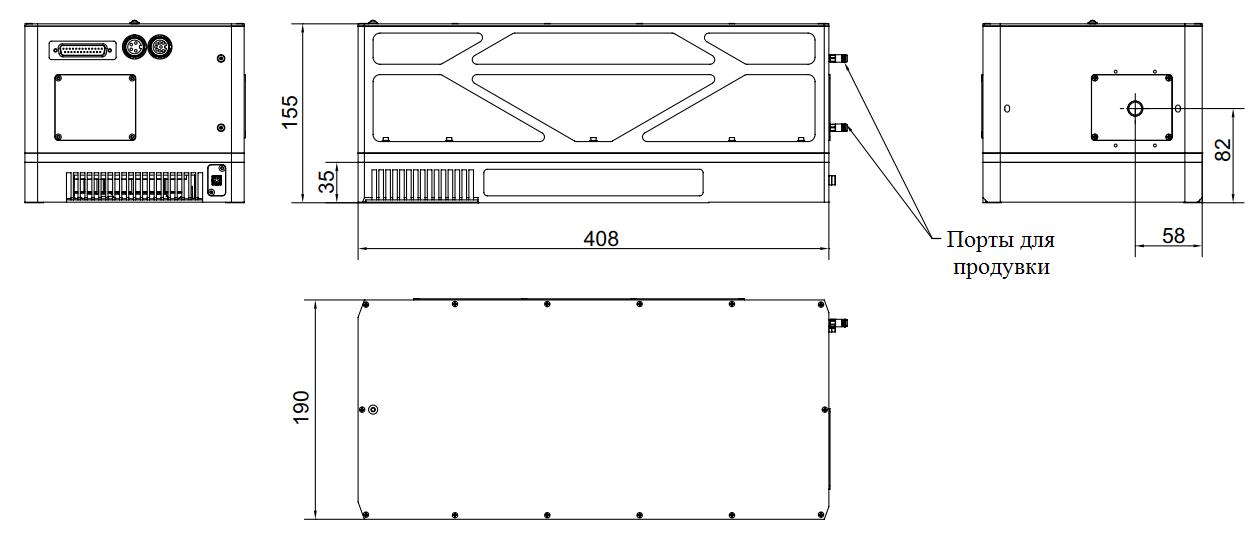

Рис. 1. Габаритные размеры лазерной головки Q2HE (мм).
