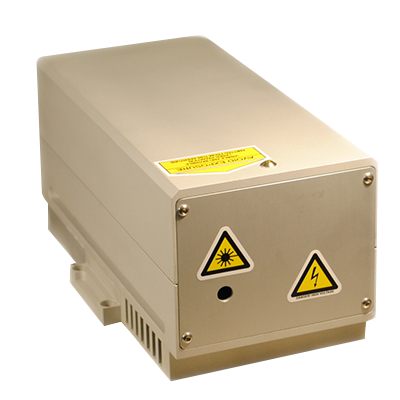

Устройство сдвига частоты Quantas RYB

  • Эффективность преобразования до 25%
  • Генерация излучения на 439 нм, 588 нм, 658 нм
  • Частота следования импульсов лазера накачки до 1 кГц
  • Энергия импульса лазера накачки до 800 мДж

Производитель Quantum Light Instruments

Описание

Quantas RYB представляет собой твердотельное устройство сдвига частоты, работающее на эффекте рамановского (комбинационного) рассеяния света, основным рабочим компонентом которого является KGdWO4 кристалл. Уникальными свойствами данного кристалла являются высокая эффективность преобразования, отсутствие в необходимости фазового согласования и более простое обращение по сравнению с газовыми и жидкостными ячейками, работающими по схожему принципу.

Растущее число применений в областях медицины, спектроскопии, оборонной промышленности и исследовательской деятельности требуют применения импульсов модулированной добротности и высокой эффективности в синей, желтой и красной областях спектра, которые ранее были доступны только при использовании лазеров на красителях или ПГС. Устройство сдвига частоты Quantas RYB спроектирован для совместной работы с лазерами с активной средой на основе Nd:YAG и Nd:YLF и с энергией в импульсе до 800 мДж. Нелинейный KGW кристалл помещен в оптимизированный резонатор для достижения максимально высокой эффективности преобразования излучения накачки. Модульный дизайн позволяет избавить конечного пользователя от процедур юстировки кристалла. И в отличие от жидкостных и газовых ячеек, Quantas RYB не использует газовые элементы высокого давления или ядовитые жидкости, что делает его более безопасным в работе.

Отличительные особенности

  • Модульный дизайн
  • Рабочий элемент – KGdWO4 кристалл
  • Высокая эффективность преобразования
  • Отсутствие в необходимости фазового согласования
  • Энергия накачки до 800 мДж
  • Безопасный дизайн

Области применения

  • Получение фотоакустических изображений
  • Фотобиология
  • Нелинейная спектроскопия
  • Медицина
  • Импульсный фотолиз
  • Метрологические исследования

Характеристики 1), 2)

Модель Quantas RYB
Q-Red Q-Yellow Q-Blue
Длина волны на выходе устройства 3) 658 нм 588 нм 439 нм
Эффективность преобразования 4) До 15% До 25% До 5%
Типичная длительность импульса На 1-2 нс короче длительности импульса накачки
Стабильность энергии от импульса к импульсу В 3 раза больше, чем у лазера накачки (типичная)
Долговременное смещение мощности Аналогичное с лазером накачки
Частота следования импульсов 1 – 1000 Гц
Профиль луча Схож с профилем луча лазера накачки
Расходимость луча 5) < 3 мрад
Поляризация Линейная, > 95%
Типичный диаметр луча На 0.5 – 3 мм меньше, чем у лазера накачки
Джиттер Аналогичен джиттеру лазера накачки
Требования к лазеру накачки
Длина волны 1064 нм или 1053 нм
Длительность импульса 6) 5 – 15 нс
Энергия импульса 1 – 800 мДж
Диаметр луча 1 – 10 мм
Профиль луча Без горячих точек
Стабильность энергии от импульса к импульсу 7) СКО < 0.7%
Точность наведения луча 8) СКО < 100 мкрад
Поляризация Линейная, > 95%
Частота следования импульсов 1 – 1000 Гц
Габаритные размеры
Устройство сдвига (Ш × Д × В) 9) 110 × 300 × 120 мм
Адаптер питания (Ш × Д × В) 50 × 125 × 32 мм
Требования по эксплуатации
Температура хранения 10) 0 – 70°C
Рабочая температура 20 – 35°C
Относительная влажность 10 – 80% (неконденсированный воздух)
Напряжение питания 90 – 230 В, перем. ток, 47 – 63 Гц 9)
Энергопотребление < 30 Вт

1) Параметры, обозначенные как типовые/типичные, не являются характеристиками. Они отображают типовую производительность и могут изменяться от прибора к прибору. Если не указано иное, все характеристики измерены на длине волны 1064 нм при частоте 10 Гц.

2) Большинство лазеров на основе Nd:YAG с модуляцией добротности являются подходящими для накачки данного модуля. При запросе, пожалуйста, предоставьте все необходимые параметры вашего лазера.

3) При накачке лазером на основе Nd:YAG. Для лазеров на основе Nd:YLF генерируемая длина волны будет отличаться от указанной в таблице. Устройство сдвига частоты генерирует только одну длину волны, установленную на заводе-изготовителе. При необходимости, пожалуйста, запрашивайте о возможности вывода сразу нескольких длин волн одновременно.

4) Указанные значения являются типовыми и были измерены с помощью лазеров модельного ряда Quantas.

5) Полный угол, измеренный по уровню 1/e2.

6) Измерена по уровню FWHM на длине волны 1064 нм.

7) Усредненное значение по 500 импульсам.

8) Усредненное значение по 500 импульсам.

9) Может потребоваться адаптация к пользовательскому лазеру накачки. Размеры, указанные в таблице, действительны при накачке с помощью лазеров модельного ряда Quantas.

10) Следует предотвращать конденсацию водяного пара на оптических и электрических компонентах.
