Диодные многомодовые узкополосные полупроводниковые лазеры Серия NLM
- Спектральная ширина линии < 0.1 нм
- Стабильность поддержания длины волны ± 7 пм
- Коэффициент подавления боковых мод лучше 40 дБ (60 дБ опция)
- Термоэлектрическое охлаждение: стабильность мощности ± 2%
Производитель REALLIGHT
Описание
Полупроводниковые лазеры серии NLM могут быть адаптированы под работу на требуемой длине волны в зависимости от требуемого применения. Многомодовый состав, узкая спектральная ширина линии, оптоволоконный выход, превосходная стабильность мощности, портативный дизайн и удобный интерфейс управления позволяют удовлетворить различные потребности пользователей.
Отличительные особенности
- Спектральная ширина линии < 0.1 нм
- Стабильность поддержания длины волны ± 7 пм
- Коэффициент подавления боковых мод лучше 40 дБ (60 дБ опция)
- Термоэлектрическое охлаждение: стабильность мощности ± 2%
- СКО стабильности мощности ±2% за 4 ч
- Широкий выбор рабочих длин волн
- Контроль выходной мощности от 0% до 100%
Области применения
- Рамановская спектроскопия
- Лазерно-индуцированная флуоресценция
- Источники оптической накачки
Информация для заказа
| Длина волны | Мощность | Модель | Коннектор |
| 638 нм | 500 мВт | NLM-638-IF(F)-500 | FC/PC |
| 500 мВт | NLM-638-IF(S)-500 | SMA905 | |
| 785 нм | 500 мВт | NLM-785-IF(F)-500 | FC/PC |
| 500 мВт | NLM-785-IF(S)-500 | SMA905 | |
| 808 нм | 600 мВт | NLM-808-IF(F)-600 | FC/PC |
| 600 мВт | NLM-808-IF(S)-600 | SMA905 | |
| 830 нм | 600 мВт | NLM-830-IF(F)-600 | FC/PC |
| 600 мВт | NLM-830-IF(S)-600 | SMA905 | |
| 976 нм | 800 мВт | NLM-976-IF(F)-800 | FC/PC |
| 800 мВт | NLM-976-IF(S)-800 | SMA905 | |
| 1064 нм | 800 мВт | NLM-1064-IF(F)-800 | FC/PC |
| 800 мВт | NLM-1064-IF(S)-800 | SMA905 |
*Доступны модели в OEM исполнении – уточняйте
Характеристики
| Основные характеристики 1) | ||||||
| Длина волны излучения | 638 нм | 785 нм | 808 нм | 830 нм | 976 нм | 1064 нм |
| Точность длины волны излучения | ± 0.5 нм | |||||
| Выходная мощность | 500 мВт | 500 мВт | 600 мВт | 600 мВт | 800 мВт | 800 мВт |
| Спектральная ширина линии | < 0.1 нм | < 0.1 нм | < 0.3 нм | < 0.1 нм | < 0.3 нм | < 0.1 нм |
| Стабильность поддержания длины волны | ± 7 пм за 4 часа работы (типовое значение) | |||||
| Оптоволоконный выход | 105 мкм / NA 0.22 | |||||
| Тип выходного коннектора | FC/PC, SMA905 | |||||
| Стабильность выходной мощности | СКО < ± 2% за 4 часа работы (типовое значение) | |||||
| Коэффициент подавления боковых мод (SMSR) | 30 дБ | 35 – 45 дБ | ||||
| Рабочие и электрические параметры | ||||||
| Контроль выходной мощности | от 0% до 100% от максимального значения | |||||
| Типовое время прогрева | 15 мин | |||||
| Модуляция | Аналоговый сигнал, 0 – 5 В | |||||
| Интерфейс управления | USB, BNC | |||||
| Входное напряжение питания | +5 В постоянного тока | |||||
| Энергопотребление | < 20 Вт (типовое значение) | |||||
| Влажность | 0 – 80% | |||||
| Рабочая температура | 10 – 35°C | |||||
| Температура хранения | -10 – 60°C | |||||
| Вес | < 1.2 кг | |||||
|
Габаритные размеры |
168× 88 × 140 мм | |||||
1)В виду дальнейшего улучшения все характеристики могут быть изменены без предварительного уведомления. Параметры, обозначенные как типовые, приведены для ознакомления – они отображают типовую производительность и могут отличаться для каждого вновь производимого лазера.

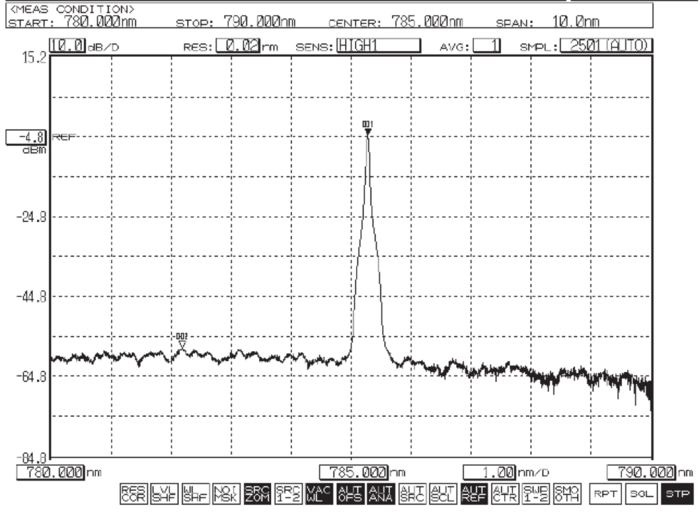

Рис. 1. Типовой вид спектра для длины волны 785 нм.

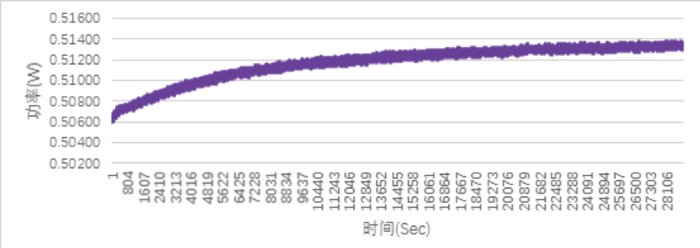

Рис. 2. Стабильность выходной мощности за 8 ч для длины волны 785 нм.

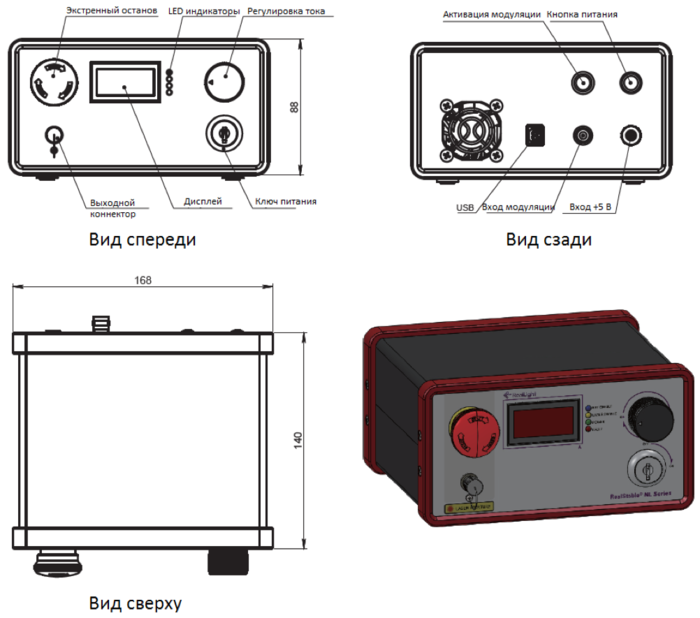

Рис. 3. Габаритные размеры лазера серии NLM (в мм).
