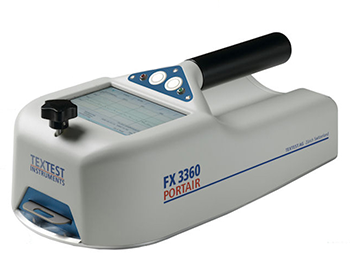

Прибор для определения воздухопроницаемости бумаги, войлока, пленки и других материалов FX 3360 PORTAIR
- Определение воздухопроницаемости (или перепада давления на выбранной скорости потока воздуха
- Для измерений на всех стадиях производства
- Ручной прибор
- Измеряемый диапазон: 1 - 5000 л/м2/с (0,2 - 1000 фут/мин)
Производитель TEXTEST Instruments
Описание
FX 3360 PORTAIR — уникальный, ультрасовременный прибор для определения воздухопроницаемости (или перепада давления на выбранной скорости потока воздуха), который имеет ряд ограничений по толщине тканей, нетканых материалов, войлоков и пленок. Основное применение прибора – бумагоделательные машины.
Измерения данным прибором можно осуществлять на всех стадиях производства, главное, чтобы материал находился в натянутом положении. PORTAIR питается от батареек, представляет собой компактный, легкий, но прочный ручной прибор, ввиду чего его можно использовать даже в труднодоступных местах бумагоделательных машин.
Принцип работы
Мощный вакуумный насос направляет воздух на круглое отверстие, в котором находится испытуемый материал.
С помощью съемной и откалиброванной диафрагмы прибор непрерывно измеряет воздухопроницаемость нетканого материала в выбранном диапазоне давлений и скорости потока воздуха.
Для проверки на месте прибор просто устанавливается на материал и после нажатия кнопки «Start» начинается измерение.
Для измерения профиля так же необходимо подвести прибор для определения воздухопроницаемости к испытательному образцу и нажать клавишу старта, причем результаты измерения будут отображаться в режиме реального времени на дисплее прибора.
Подозрительные области материала могут быть отмечены в приборе нажатием специальной кнопки, и в будущем это будет учитываться во время анализа ошибок.
Прибор питается от аккумуляторных батареек и в комплекте имеется зарядное устройство.
Пока прибор не находится в работе, его можно разместить в специальном чехле.

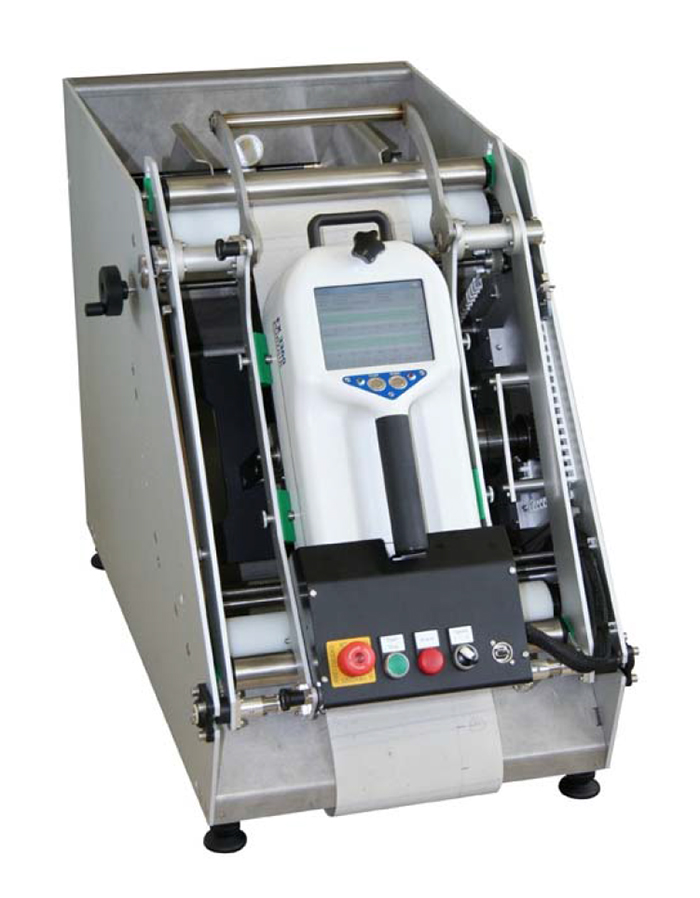

Для того, чтобы наряду с воздухопроницаемостью можно было определять толщину материала, можно приобрести версию прибора со специальным датчиком толщины FX 3360-STR Strip-Tester.
Оценка результатов:
Анализатор воздухопроницаемости выдает как графические, так и численные результаты, задействуя в своей работе контрольные значения для разных материалов. С помощью «Быстрого Преобразования Фурье» полученные результаты могут быть легко определены и оценены в удобном обобщенном виде. Так же результаты могут быть переданы на компьютер в специальное программное обеспечение, которое поставляется вместе с прибором и генерирует подробный отчет об испытании.
Технические характеристики
| Воздухопроницаемость | |
| Измеряемый диапазон | 1 - 5000 л/м2/с (0,2 - 1000 фут/мин) |
| Точность | ± 3 % от отображаемой на дисплее величины |
| Испытательное давление | 98 - 500 Па |
| Испытательная площадь | 20 см² |
| Перепад давления | |
| Измеряемый диапазон | 0.01 - 65000 Па |
| Точность | ± 3 % от отображаемой на дисплее величины |
| Скорость воздуха | 0.0001 - 10 м/с |
| Испытательная площадь | 20 см² |
| Толщина | |
| Измеряемый диапазон | 0 - 6 мм |
| Точность | ± 0,02 мм ± 0,5 % от отображаемой на дисплее величины |
| Давление прессования | 1 - 20 Н |
| Испытательная площадь | 1, 2, 3, 10, 20 или 25 см² |
| Основные технические характеристики | |
| Шаг измерения: | 1 - 100 мм (0,04 - 4") |
| Максимальная скорость измерения: | 200 м/мин при 100 мм шаге измерения |
| Порт подключения: | USB 1.1 |
| Среднее время работы аккумулятора: | 120 мин |
| Питание: | 90 - 264 В, 50 - 60 Гц, 60 Вт |
