Порометр взаимного вытеснения жидкостей (LLDP) POROLIQ 1000

  • Метод пошаговой стабилизации давления
  • Измерение сквозных пор
  • Подходит для комплексного измерения полимерных мембран при низком давлении
  • Автоматический выбор наиболее подходящего датчика

Производитель POROMETER

Описание
Характеристики
Материалы

Преимущества

POROLIQTM 1000 – порометр нового поколения, созданный специально для измерения сквозных пор. Принцип работы прибора основан на взаимном вытеснении жидкостей (Liquid-Liquid Displacement Porosimetry (LLDP) из пор материала. Прибор разработан в Германии в соответствии с принципами высокого качества и стандартов безопасности (имеет маркировку СЕ).

Самый точный порометр взаимного вытеснения жидкостей:

  • Основан на методе пошаговой стабилизации давления: результат сохраняется только после того, как выполняется пользовательский алгоритм определения равновесного значения для давления.
  • Способен определять момент вскрытия поры при определенном давлении и  удерживать этот параметр до тех пор, пока все порты данного диаметра не будут открыты. Только после этого происходит сохранение экспериментальной точки.
  • Прибор идеально подходит для комплексного измерения полимерных мембран при низком давлении.

Автоматическое переключение между датчиками давления и датчиками расхода жидкости в ходе проведения измерения:

  • выбор наиболее подходящего датчика в процессе измерения происходит автоматически, благодаря чему достигается высокая точность и разрешение в полном диапазоне давления и расхода жидкости

Измеряемые параметры

  • Первая точка пузырька и соответствующее давление
  • Размер поры при усредненном потоке, давление газа в данной точке
  • Наименьший размер поры и давление
  • Длина пор
  • Общее количество пор
  • Открытая пористость
  • Плотность пор, рассчитанная на основе пор минимального размера
  • Жидкостная проницаемость

Программное обеспечение

  • ПО на базе LabView для сбора данных и работы прибора с интуитивным подбором аналитических параметров
  • Общедоступная технология PLC (National Instruments) с собственной системой исполнения
  • Экспорт результатов в Excel, Word и pdf
  • Совместимость с операционной системой Windows
  • Возможность диагностики и сервиса через Интернет

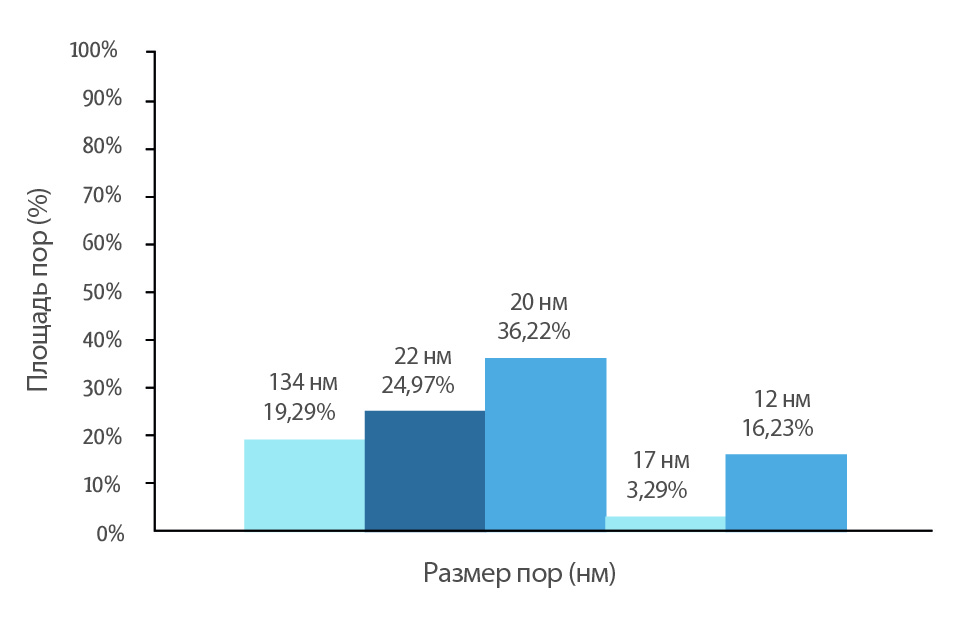

Распределение пор по размерам в полимерной мембране

Распределение пор по размерам в полимерной мембране

Материал: полимерная мембрана Значение Единица измерения
Первая точка пузырька – размер 0,13 мкм
Первая точка пузырька – давление 0,51 бар
Первая точка пузырька – скорость потока жидкости 0,51 мкл/мин
Средняя пора – размер 0,04 мкм
Средняя пора – давление 1,66 бар
Средняя пора – скорость потока жидкости 2,41 мкл/мин
Минимальная пора – размер 0,012 мкм
Минимальная пора – давление 5,68 бар
Количество крупных пор 2,12 * 106
Количество средних пор 1,17 * 108
Общее количество пор 5,31 * 108
Жидкостная проницаемость 3,47 * 10-8 дарси
Рассчитанная средняя длина поры 5,52 мкм
Открытая пористость 0,40 %
Плотность пор (на основе минимальных пор) 5,29 * 108 / см2

Технические характеристики

Диапазон пор 2 нм – 0,5 мкм эквивалентного диаметра
Диапазон давления 0 – 35 бар
2 датчика давления 5 бар
50 бар
(автоматическое переключение между датчиками)
Расход жидкости 0,16 – 10 000 мл/мин
3 датчика расхода жидкости 0,16 – 8 мл/мин
7,5 – 150 мл/мин
100 – 10 000 мл/мин
(автоматическое переключение между датчиками)
Размеры образца 25 мм в диаметре
