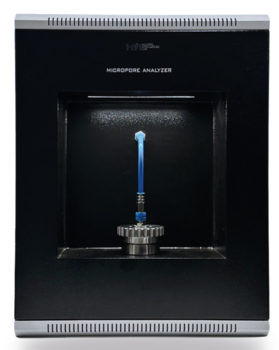

Порометр капиллярного потока для анализа микропор MPA-250
- В соответствии с ASTM F316 | ASTM D6767
- Анализ пор в диапазоне 0,01-100 мкм
- Определение точки пузырька (абсолютный размер в микронах) / целостность материала
- Определение среднего размера пор (номинальный размер в микронах)
- Распределение пор по размерам
Производитель M19
Описание
Порометр капиллярного потока для анализа микропор MPA-250 широко используется для измерения технических характеристик продукции, проведения исследований и разработок, а также для обеспечения и контроля качества в процессах фильтрации и разделения, очистки воды, производства нетканых материалов и бумаги, технического текстиля, пищевой упаковки, биотехнологий, тканевой инженерии и сотен других подобных промышленных применений.
- Фильтрация и разделение
- Технический текстиль
- Био- и тканевая инженерия
- Техническая керамика
- Тканые и нетканые материалы
Принцип работы
Для расчета размера пор используется уравнения Уошберна, которое описывает зависимость разницы давления от формы поверхности или стенки. Это, в свою очередь, имеет важное значение при изучении статических капиллярных поверхностей.Для расчета размера пор используется уравнения Уошберна, которое описывает зависимость разницы давления от формы поверхности или стенки. Это, в свою очередь, имеет важное значение при изучении статических капиллярных поверхностей.
Инновационная конструкция прибора
Порометр MPA-250 от М19 - высокотехнологичный прибор с повышенной простотой эксплуатации, точностью данных, надежностью и сквозной автоматизированной работой. Улучшенная конструкция оборудования обеспечивает воспроизводимость более чем 0,5%. Линеаризация измеренных значений пор достигается с помощью высокоточного аналого-цифрового преобразователя. Доступны отраслевые индивидуальные камеры для образцов в зависимости от формы и размера испытуемого образца
Технические характеристики модели MPA-250
| Определяемые параметры | Полностью автоматизированный капиллярный поточный порометр, способный измерять точку пузырька, размер пор в диапазоне от 0,1 до 500 мкм, распределение потока в порах, плотность пор |
| Диапазон размеров пор | 0,01 - 100 мкм |
| Диапазон(ы) датчика расхода | Датчик низкого расхода: от 0,01 до 10 л/мин, датчик высокого расхода: от 0,2 до 200 л/мин |
| Точность измерения давления | Лучше, чем +/- 0,05% от полной шкалы |
| Диапазон регуляторов давления | от 0 до 30 фунтов на кв. дюйм; от 0 до 500 фунтов на кв. дюйм |
| Диапазон датчика давления | от 0 до 5 фунтов на квадратный дюйм; от 0 до 100 фунтов на квадратный дюйм; от 0 до 500 фунтов на квадратный дюйм |
| Переключение датчика расхода | Автоматическое |
| Время настройки датчика расхода | Менее 2 с |
| Линия измерения давления | Наличие линии измерения давления для непосредственного измерения давления на образце, чтобы исключить необходимость калибровки пути потока. |
| Гибридная герметизация | Использование интеллектуальной гибридной процедуры повышения давления, которая обеспечивает уравновешенные данные перед переходом к следующей точке данных. |
| Датчик потока | Использование одного компонента (датчик расхода) для непрерывного измерения поведения во всем диапазоне измерений. |
| Ключевые характеристики инструмента | 1. Включает держатель образца для использования с плоскими листовыми мембранами диаметром 25 мм. 2. Поставляется с универсальным держателем образца, предназначенным для исследовательских целей, который вмещает образцы толщиной до 9 мм и следующих диаметров: 10 мм, 18 мм, 25 мм, 37 мм, 47 мм и 50 мм. 3. Оснащен системой давления, способной выполнять измерения от 0,001 до 500 фунтов на кв. дюйм. 4. Оснащен датчиком потока 10 л/мин для точного измерения образцов с низким расходом. 5. Оснащен датчиком потока около 200 л/мин для точного измерения образцов с высоким расходом. 6. Выполняет все измерения с использованием одного датчика потока для непрерывного получения данных. 7. Выполняет один из заданных оператором измерений: - Влажный, затем сухой тест - Только влажный тест - Только сухой тест - Сухой, затем влажный тест 8. Поставляется с набором эталонных материалов, которые проверяют производительность в каждой из областей контроля давления. 9. Поставляется со смачивающей жидкостью Porofil, чтобы оператору не приходилось чистить держатель образца между измерениями. 10. Допускает использование различных смачивающих жидкостей. 11. Позволяет легко менять держатель образца, предназначенный для использования с различными конфигурациями образцов, такими как полые волокна. 12. Имеет возможность определять распределение размеров пор, распределение плотности числа пор и распределение открытой площади пор. |
| Воздушный компрессор | Необходимо подключение высокоскоростного компрессора мощностью 1 л.с. с дренажным клапаном. |
| Гарантия | 3 года |
| ПК | Поставщиком предоставляется настольный компьютер i5, 8 ГБ RAM, 500 ГБ жесткого диска, Windows 10, дисплей 18,5 дюймов со светодиодной подсветкой, мышь и клавиатуру, необходимые для работы основного прибора. |
| Диапазон(ы) датчика расхода | Датчик низкого потока: от 0,01 до 10 л/мин; датчик высокого потока: от 0,2 до 200 л/мин |
| Точность измерения давления | Лучше, чем +/- 0,05% от полной шкалы |
| Диапазон регуляторов давления | от 0 до 30 фунтов на кв. дюйм; от 0 до 500 фунтов на кв. дюйм |
Сравнение моделей анализаторов пор
| Технические характеристики | Анализатор макропор MPA-100 | Анализатор микропор MPA-250 |
| Минимальная пора | 0,1 мкм | 0,01 мкм |
| Максимальная пора | 500 мкм | 100 мкм |
| Максимальное давление | 100 фунтов на кв. дюйм | 250 фунтов на кв. дюйм |
| Камера для образцов | Стандарт | Стандарт |
| Максимальный расход | 200 л/мин | 100 л/мин |
| Разрешение АЦП | 24 бит | 24 бит |
| Точность датчика давления | 0,2% | 0,15% |
Требования к подключению
| Газы | Питание | Аксессуары |
| Совместимость с газом: воздух, N2 Входное давление: 100/500 фунтов на кв. дюйм Подключение: быстроразъемное соединение/нажимной фитинг |
Напряжение: 230 В Частота: 50 Гц Подключение: заземленный 3-контактный разъем |
Пластины держателя образца Смачивающая жидкость Вакуумная смазка Уплотнительные кольца |
