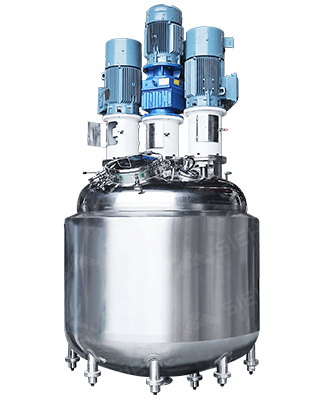

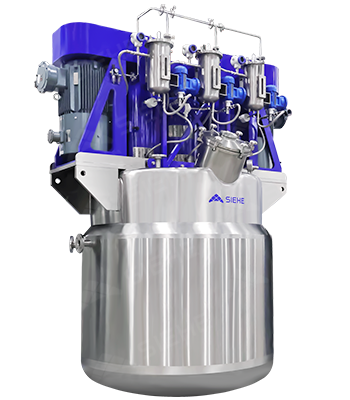

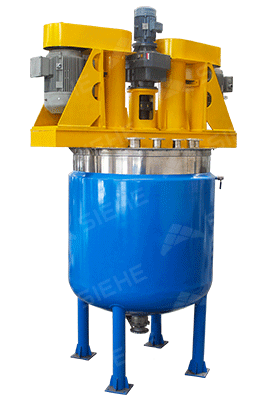

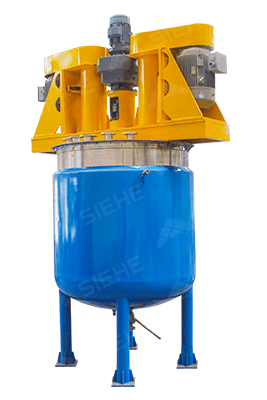

Трёхвальный диспергирующий смеситель серии SJBF
- Три независимых вала — комбинация диспергаторов, гомогенизатора и якорной мешалки со скребком
- Рабочий объём: от 500 до 15 000 литров
- Максимальная вязкость: до 1 000 000 сП
- Содержание твёрдой фазы: до 90%
- Гибкая конфигурация мешалок под характеристики материала и техпроцесс
Производитель SIEHE
Описание
Трёхвальный диспергирующий смеситель — это оборудование с мощными функциями диспергирования и перемешивания. В стандартной комплектации используются два высокоскоростных диспергирующих вала в сочетании с якорной мешалкой скребкового типа, что обеспечивает сильный сдвиговый эффект и чрезвычайно высокую эффективность перемешивания.
Прибор отлично адаптирован к работе со средне- и высоковязкими, а также тиксотропными материалами. Вместо двух высокоскоростных диспергаторов можно использовать одну среднескоростную мешалку различной конфигурации: спиральную, лопастную, двухлопастную или трёхлопастную рамную. Оптимальная форма перемешивания подбирается индивидуально в зависимости от характеристик материала и производственного процесса.

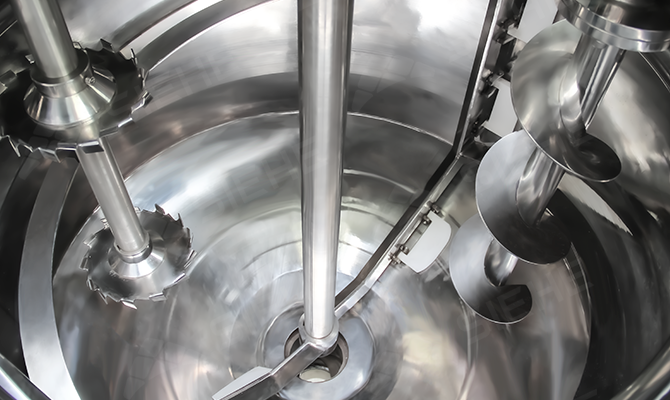

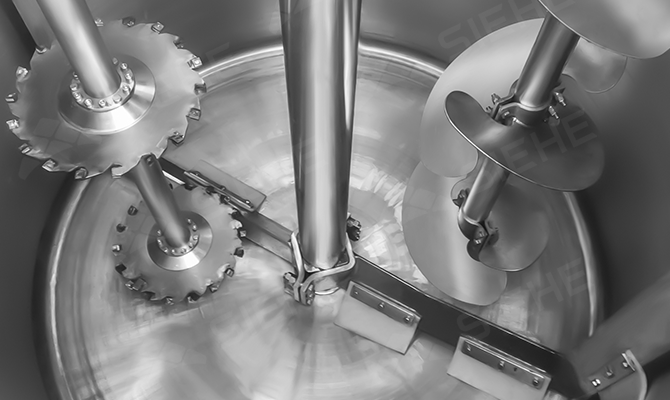

Центральная якорная мешалка оснащена скребком, который прижимается к стенке ёмкости. При вращении мешалки скребок полностью снимает материал со стенок, исключая застойные зоны и одновременно улучшая качество перемешивания.

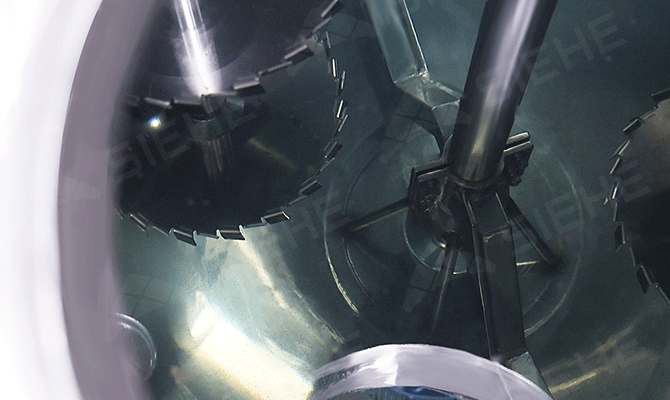

Высокоскоростной диспергирующий диск вращается на большой скорости, создавая кольцевой поток и мощный вихрь, в котором частицы подвергаются интенсивному сдвигу, соударению и трению, что обеспечивает быстрое диспергирование и растворение. Уплотнение главного вала может быть масляным (сальниковым) или механическим в зависимости от производственных требований. Смеситель широко применяется в производстве красок, шпатлёвок, чернил, клеёв, электронных, фармацевтических и косметических продуктов.
Назначение прибора
Трёхвальный диспергирующий смеситель предназначен для диспергирования и перемешивания материалов вязкостью до 1 000 000 сП с содержанием твёрдой фазы до 90%. Используется в отраслях:
- Лакокрасочная промышленность (краски, шпатлёвки, покрытия)
- Полиграфия (чернила, силиконовые чернила)
- Производство клеёв и герметиков (структурные клеи, герметики)
- Электроника (аккумуляторные суспензии, паяльные пасты)
- Фармацевтика (мягкие мази, суспензии)
- Косметика (кремы, пасты)
- Пищевая промышленность (джемы, эмульсии)
- Керамика (керамические шликеры)
Принцип работы
Мешалка вращается в заданном направлении под приводом двигателя, приводя материал в осевое и радиальное движение. Одновременное осевое и круговое движение обеспечивает сразу несколько форм смешивания: сдвиговое и диффузионное. Установленный на лопасти скребок прижимается к стенке ёмкости и при вращении полностью снимает с неё материал, исключая застойные зоны и улучшая перемешивание.
Высокоскоростной диспергирующий диск вращается на большой скорости, создавая кольцевой поток материала и мощный вихрь, спирально опускающийся ко дну. Между частицами возникают сильный сдвиг, соударение и трение, что обеспечивает быстрое диспергирование и растворение.
Эмульгирующая головка (при наличии) с высокоточной обработкой обеспечивает согласованную работу ротора и статора. Мощный двигатель создаёт вакуум между ротором и статором, засасывая материал, который затем подвергается сильному удару, дроблению, центробежному выдавливанию, трению слоёв жидкости и интенсивному сдвигу. В результате многократных циклов деагломерации, диспергирования, гомогенизации и измельчения формируется стабильная эмульсия.
Ключевые особенности

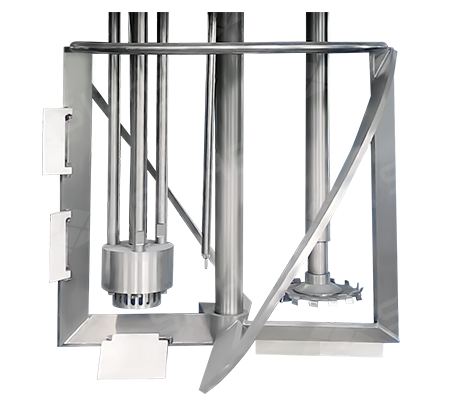

Отличное качество перемешивания — три разных типа мешалок: центральная якорная со скребком и две боковые (высокоскоростной диспергатор, высокосдвиговый гомогенизатор, шнековая, рамная и др.), что создаёт переходный и турбулентный режим течения с одновременным осевым и радиальным движением
Гибкая конфигурация — множество комбинаций лопастей под характеристики материала и производственный процесс
Полное снятие продукта со стенок — скребок на якорной мешалке исключает застойные зоны
Высокая надёжность — простая конструкция, лёгкий монтаж, надёжная эксплуатация и простой ремонт
Надёжное уплотнение — механические уплотнения с промывочной системой, стабильная работа, низкий нагрев подшипников
Работа с высоковязкими средами — эффективная обработка материалов вязкостью до 1 000 000 сП и содержанием твёрдой фазы до 90%
Широкие возможности кастомизации — взрывозащищённое, вакуумное, с подогревом, интеллектуальное исполнение с ПЛК-управлением
Химически стойкое исполнение — нержавеющая сталь SS316L или напыление специальными материалами
Технические характеристики
| Модель | Рабочий объём, л | Расчётный объём, л | Размеры ёмкости, мм | Мощность мешалки, кВт | Скорость мешалки, об/мин | Мощность диспергатора, кВт | Скорость диспергатора, об/мин | Мощность шнека, кВт | Скорость шнека, об/мин | Мощность эмульгатора, кВт | Скорость эмульгатора, об/мин |
| SJBF-500 | 500 | 670 | Φ950×800 | 3–5,5 | 0–75 | 11–18,5 | 0–1450 | 4–7,5 | 0–200 | 7,5–11 | 0–1500 |
| SJBF-1000 | 1000 | 1350 | Φ1200×1000 | 5,5–11 | 0–58 | 18,5–30 | 0–1450 | 7,5–15 | 0–180 | 15–22 | 0–1500 |
| SJBF-1500 | 1500 | 1890 | Φ1350×1100 | 7,5–15 | 0–58 | 22–37 | 0–1450 | 7,5–15 | 0–180 | 22–30 | 0–1500 |
| SJBF-2000 | 2000 | 2500 | Φ1450×1300 | 15–18,5 | 0–45 | 30–45 | 0–1450 | 11–18,5 | 0–160 | 30–37 | 0–1500 |
| SJBF-3000 | 3000 | 3750 | Φ1600×1600 | 18,5–22 | 0–35 | 45–55 | 0–1450 | 15–22 | 0–140 | 37–45 | 0–1500 |
| SJBF-5000 | 5000 | 6280 | Φ1900×1900 | 18,5–22 | 0–25 | 55–90 | 0–950 | 22–30 | 0–120 | 45–55 | 0–1500 |
| SJBF-6000 | 6000 | 7600 | Φ2000×2100 | 22–30 | 0–24 | 75–110 | 0–950 | 30–37 | 0–120 | — | — |
| SJBF-8000 | 8000 | 10000 | Φ2150×2400 | 22–30 | 0–22 | 90–132 | 0–950 | 37–45 | 0–100 | — | — |
| SJBF-10000 | 10000 | 12600 | Φ2400×2400 | 30–37 | 0–17 | 110–160 |
0–950 |
37–45 | 0–80 | — | — |
Общие параметры:
| Параметр | Значение |
| Максимальная вязкость материала | ≤ 1 000 000 сП |
| Содержание твёрдой фазы | ≤ 90% |
| Диапазон рабочих объёмов | 500–15 000 л |
| Тип уплотнения вала | масляное (сальниковое) / механическое |
| Материал исполнения | SS316L / напыление спецматериалами |
| Исполнение | стандартное / взрывозащищённое / вакуумное / с подогревом / с ПЛК |
