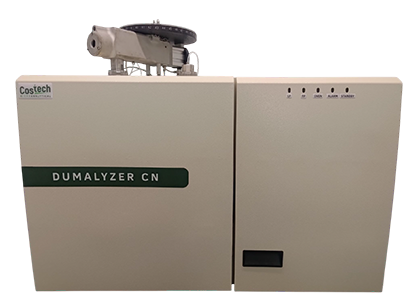

Анализатор азота углерода Dumalyzer CN

Анализатор азота/углерода Dumalyzer™ СN

  • Анализатор углерода и азота, использующий метод сжигания Дюма
  • Короткое время анализа — 3–12 минут
  • TCD детектор
  • Пределы обнаружения: N 0,01 мг – 50 мг, C 0,02 мг – 100 мг
  • Общий углерод (TC) и общий азот (TN), автоматический расчёт отношения C/N

Производитель Costech Microanalytical Ltd.

Описание

Анализатор Dumalyser CN — это полностью автоматизированный прибор для точного и быстрого определения углерода (C) и азота (N) в органических и неорганических образцах с использованием метода сжигания Дюма. Как анализатор общего углерода (TC) и общего азота (TN) прибор рассчитывает отношение C/N за один цикл сжигания; для определения органического углерода (ТОС, TOC) в почвах и донных отложениях применяется предварительная декарбонизация пробы. Применяется в сельскохозяйственных, экологических, пищевых, кормовых, промышленных и исследовательских лабораториях, где требуется высокопроизводительный анализ CN.

Карусель автосамплера анализатора

Подготовка пробы почвы

Поворотный диск автосамплера

Реакторные трубки с наполнителем

Ключевые особенности

  • Метод определения — Дюма (сжигание в кислороде), детектор по теплопроводности (TCD).
  • Режимы измерения: CN (углерод и азот за один цикл) и N (только азот).
  • Определяемые параметры: общий углерод (TC), общий азот (TN), отношение C/N.
  • Органический углерод (ТОС / TOC) в твёрдых пробах — с декарбонизацией пробы соляной кислотой.
  • Диапазон по азоту: 0,01–50 мг; по углероду: 0,02–100 мг.
  • Время анализа: азот — 3–4 мин, режим CN — 9–12 мин.
  • Точность измерения <0,5 % (стандарт ЭДТА, навеска 150 мг).
  • Пробы — жидкие или твёрдые в оловянных или серебряных капсулах, навеска 0,5 мг – 1 г.
  • Карусельный автодозатор для серийной работы.
  • Габариты 805×410×525 мм, масса 66 кг; питание 230 В, до 6 А (однофазное).

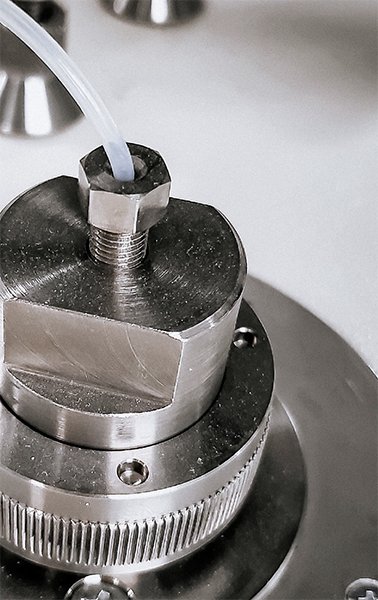

Узел крепления реактора

Назначение и области применения

Прибор закрывает шесть прикладных направлений.

Почвоведение и агрохимия

Определение общего углерода и общего азота в почвах, отношение C/N, органический углерод (Сорг) и гумус (через коэффициент пересчёта). Стандарты ISO 10694 (общий углерод), ISO 13878 (общий азот), ГОСТ 26213, ГОСТ 26107. Целевые пользователи — агрохимические станции, центры агрохимической службы, почвенные и агрономические лаборатории.

Экологический мониторинг

Общий органический углерод (TOC) и общий азот (TN) в донных отложениях, илах, осадках сточных вод, взвеси на фильтрах. Стандарты EPA 440.0, ISO 15178. Пользователи — экологические испытательные лаборатории и службы экологического контроля предприятий.

Углеродный баланс почв и исследование климата

Учёт запасов органического углерода почвы (SOC) — мониторинг на карбоновых полигонах, расчёты баланса углерода агроэкосистем.

Кормопроизводство

Общий азот (сырой протеин по коэффициенту) и углерод в кормах, комбикормах, шротах, силосе; отношение C/N как параметр кормовой ценности. Стандарты AOAC 990.03, ISO 16634-1.

Органические удобрения и компосты

Отношение C/N в биогумусе, вермикомпосте, компостах как показатель зрелости субстрата. Стандарты AOAC 993.13, EN 13654-2.

Геохимия и переработка биомассы

Углерод и азот в осадочных породах, торфе, керогене, целлюлозе, лигнине, биотопливе; органический углерод после декарбонизации.

Проба почвы с корнямиЛабораторный анализ образцов

Конструкция и принцип работы

Проба в оловянной или серебряной капсуле подаётся автодозатором в печь сжигания (400–1100 °C) и окисляется в потоке кислорода. Газы проходят печь восстановления с медной набивкой, где оксиды азота восстанавливаются до N₂, а избыток кислорода связывается; вода удаляется в ловушке. Смесь N₂ и CO₂ разделяется на термостатируемой хроматографической колонке (30–110 °C) по времени удерживания и последовательно регистрируется детектором по теплопроводности (TCD). Программа рассчитывает массовые доли углерода и азота и отношение C/N с поправкой на холостой опыт.

Как выбрать модель серии Dumalyzer

  • Только азот / белок (корма, продукты, удобрения) — Dumalyzer N/Protein.
  • Углерод и азот, отношение C/N (почвы, отложения, компосты) — Dumalyzer CN.
  • Полный элементный анализ C/H/N/S/O (фармацевтика, нефтехимия, синтез, полимеры) — Dumalyzer CHNS-O.
  • Оловянные капсулы — для большинства проб; серебряные — для влажных и карбонатсодержащих.
  • Декарбонизация (обработка HCl) — когда требуется органический углерод (TOC), а не суммарный.

Комплектация и опции

  • Карусельный автодозатор.
  • Стартовый комплект расходных материалов: оловянные и серебряные капсулы, медная набивка, реактивы ловушек.
  • Стандартные образцы для калибровки (ЭДТА, ацетанилид).
  • Инсталляция, обучение, методическая поддержка по переходу с метода Тюрина и Кьельдаля.

Преимущества

Углерод и азот за один цикл: общий углерод (TC), общий азот (TN) и отношение C/N в одной навеске.

Метод Дюма вместо Тюрина и Кьельдаля: сухое сжигание без концентрированных кислот и бихромата калия.

Поставка по 44-ФЗ и 223-ФЗ: ООО «Промэнерголаб» — поставщик в РФ; инсталляция и обучение в стоимости.

Поставка, гарантия, сервис

  • Срок поставки: 8–12 недель.
  • Гарантия производителя: 12 мес.
  • Пусконаладка и обучение персонала — в стоимости.
  • Расходные материалы — складская программа в Москве, доставка по РФ.
  • Поставка по 44-ФЗ и 223-ФЗ; документация для торгов.

Технические характеристики

Аналитические данные

Тип образца Жидкие или твердые вещества, взвешенные в оловянных или серебряных капсулах
Масса образца 0,5 мг - 1 г в зависимости от содержания органических веществ
Пределы обнаружения N 0,01 мг - 50 мг
C 0,02 мг - 100 мг
Точность измерения < 0,5 % с 150 мг эталонного вещества (ЭДТА)
Время анализа Азот: 3 ÷ 4 мин,
Уголь: 9 ÷ 12 мин, в зависимости от массы и типа образца
Режимы измерения CN / N

Технические данные

Используемые газы (и входное давление)) Чистота гелия 99,999 % (5,0) - 3 бар
Чистота кислорода 99,999 % (5,0) - 3 бар
Чистота сжатого воздуха / технического азота 99,9 % (3,0) - 4 бар – без пыли, следов масла и влаги
Пределы регулирования температуры для печей:
Печь сгорания
Восстановительная печь
Десорбционная печь
  400 ÷ 1100°C
400 ÷ 1100°C
50 ÷ 350°C
Рабочая температура 15 ÷ 35°C
Рабочее напряжение 230 В переменного тока ± 10%
Частота 50/60 Гц
Потребляемая мощность макс. 6 Аа
Габариты (Ш x Г x В) 805 x 410 x 525 мм
(В + 180 мм с автосэмплер)
Вес 66 кг

Области применения

1. Почвоведение и агрохимия

Определение общего углерода и азота, отношения C/N, органического углерода и гумуса.

  • Содержание углерода в почве: общий углерод (TC) и органический углерод (Сорг) по ISO 10694, ГОСТ 26213.
  • Определение азота в почве: общий азот (Ntotal) по ISO 13878, ГОСТ 26107.
  • Отношение C/N: индикатор минерализации органического вещества и доступности азота.
  • Гумус: расчёт из органического углерода через коэффициент пересчёта.
  • Пользователи: агрохимические станции, центры агрохимической службы, почвенные и агрономические лаборатории.

2. Экологический мониторинг

Органический углерод и азот в природных и техногенных твёрдых средах.

  • Донные отложения и илы: TOC и TN как индикаторы биогенной нагрузки (EPA 440.0).
  • Осадки сточных вод: C/N перед утилизацией или компостированием.
  • Взвесь на фильтрах: органический углерод и азот в твёрдой фазе.
  • Пользователи: экологические испытательные лаборатории и службы экологического контроля предприятий.

3. Углеродный баланс почв (исследование климата)

Учёт запасов органического углерода почвы.

  • SOC: мониторинг запасов органического углерода на карбоновых полигонах.
  • Баланс углерода: расчёты по агроэкосистемам, растительным остаткам.
  • Изотопы: δ¹³C при подключении к IRMS.
  • Пользователи: научные и образовательные организации, участвующие в программах карбоновых полигонов.

4. Кормопроизводство

Азот (сырой протеин) и углерод кормов.

  • Сырой протеин: общий азот × коэффициент по AOAC 990.03, ISO 16634-1.
  • Отношение C/N: параметр кормовой ценности грубых кормов.
  • Объекты: комбикорма, шроты, силос, сенаж.
  • Пользователи: лаборатории кормопроизводства, испытательные центры АПК.

5. Органические удобрения и компосты

Отношение C/N как показатель зрелости субстрата.

  • Зрелость компоста: C/N зрелого компоста — около 10–20.
  • Объекты: биогумус, вермикомпост, компосты (AOAC 993.13, EN 13654-2).
  • Пользователи: производители органических удобрений, аккредитованные лаборатории.

6. Геохимия и переработка биомассы

Углерод и азот в породах и продуктах переработки биомассы.

  • Породы и торф: органический углерод и азот, кероген.
  • Биомасса: целлюлоза, лигнин, биотопливо — C/N.
  • Пользователи: геохимические и материаловедческие лаборатории, предприятия биопереработки.

Вопрос-Ответ

Что определяет анализатор Dumalyzer CN?

Прибор определяет общий углерод (TC) и общий азот (TN) методом Дюма и рассчитывает отношение C/N за один цикл сжигания. Диапазон по азоту — 0,01–50 мг, по углероду — 0,02–100 мг.

Что такое метод Дюма?

Метод Дюма — сухое сжигание навески в потоке кислорода с последующим восстановлением оксидов азота до N₂, хроматографическим разделением N₂ и CO₂ и регистрацией детектором по теплопроводности (TCD). Время цикла — 3–4 мин для азота и 9–12 мин для режима CN.

Чем метод Дюма отличается от метода Тюрина при определении углерода в почве?

Метод Тюрина — мокрое окисление бихроматом калия в серной кислоте с титрованием. Метод Дюма — сухое сжигание с прямой регистрацией CO₂; референсный метод по ISO 10694. Дюма не требует работы с бихроматом и концентрированной кислотой и измеряет общий углерод напрямую; при корректной калибровке результаты сопоставимы в пределах ±5–10 %.

Как выполняется определение углерода в почве и содержание углерода в почве?

Навеска почвы сжигается в кислороде, выделившийся CO₂ регистрируется TCD-детектором, программа рассчитывает массовую долю общего углерода (TC). Для органического углерода (Сорг) карбонатные пробы предварительно декарбонизируют соляной кислотой. Стандарт — ISO 10694, ГОСТ 26213.

Как связаны определение гумуса в почве и содержание органического углерода?

Прибор измеряет органический углерод почвы (Сорг); содержание гумуса рассчитывается из Сорг через коэффициент пересчёта (для большинства почв — 1,724). Прямого «измерения гумуса» не существует — это расчётная величина от органического углерода.

Выполняется ли определение азота в почве?

Да. В режиме N или CN прибор определяет общий азот почвы (Ntotal) методом Дюма по ISO 13878 / ГОСТ 26107. Метод даёт весь азот пробы, включая минеральные формы, без потерь на стадии разложения.

Определяет ли прибор нитритный азот и нитратный азот?

Метод Дюма даёт общий азот, в который входят нитратный и нитритный азот, но не разделяет формы азота. Для раздельного определения нитритного и нитратного азота применяют ионную хроматографию или фотометрию — это отдельная задача, не метод сжигания.

Как выполнить определение общего органического углерода (ТОС / TOC)?

Органический углерод определяется как общий углерод за вычетом неорганического (карбонатного). На приборе Dumalyzer CN пробу декарбонизируют соляной кислотой для удаления карбонатов, затем сжигают и измеряют оставшийся углерод. Подходит для почв, донных отложений, осадков сточных вод.

Можно ли использовать прибор как анализатор TOC и TN донных отложений?

Да, для твёрдых проб: TOC (после декарбонизации) и общий азот (TN) в донных отложениях, илах, осадках. Стандарт — EPA 440.0. Для общего органического углерода в воде применяют отдельный класс приборов (мокрое окисление / NDIR) — это другая методика.

Какие газы и питание требуются?

Гелий 99,999 % (3 бар) и кислород 99,999 % (3 бар). Питание 230 В перем. тока ± 10 %, 50/60 Гц, потребление до 6 А — однофазное подключение.

Можно ли подключить прибор к масс-спектрометру изотопного состава (IRMS)?

Да. Dumalyzer CN работает как фронтенд для IRMS: пиролизованные N₂ и CO₂ направляются в масс-спектрометр для определения δ¹³C и δ¹⁵N.

Какой срок поставки и условия по 44-ФЗ / 223-ФЗ?

Срок поставки — 8–12 недель. Поставку по 44-ФЗ и 223-ФЗ выполняет компания Промэнерголаб; пусконаладка и обучение — в стоимости, гарантия 12 мес.
