Мобильный томограф для кернов

Мобильный горизонтальный томограф для исследования кернов The mobile CT system

  • Максимальное пространственное разрешение системы томографии, мкм: 10
  • Максимальное напряжение на рентгеновской трубке, кВ: 180–200
  • Размер активной области детектора, мм: 301 × 250
  • Разрешение матрицы детектора, пикс.: 3008 × 2496

Производитель Sanying Precision Instruments

Описание

Система The mobile CT system является мобильной версией систем томографии Cylindscan-1000 или 2000. Система томографии может устанавливаться на самые различные объекты для исследования кернов на месте — от автомобильного транспорта до морских научно-исследовательских судов и морских буровых платформ.

Место в линейке

В линейке систем томографии кернов Sanying Precision Instruments четыре модели. Mobile-CT — мобильная версия горизонтальных томографов: сканирование выполняется на месте отбора керна, без перевозки образцов в лабораторию. Стационарные CylindScan-1000 и CylindScan-2000 работают с полноразмерным керном в лабораторных условиях (в первой модели вращается объект контроля, во второй — трубка и детектор вокруг неподвижного керна). Настольный микротомограф nanoVoxel-1000 с разрешением до 0,3 мкм рассчитан на компактные образцы массой до 15 кг. Выбор определяется местом проведения работ, длиной образцов и требуемой детальностью структуры.

Основные преимущества

  • возможность измерения образцов кернов длиной до 2 м и диаметром до 150 мм;
  • программный пакет PerGeos для проведения подробного цифрового анализа горных пород с возможностью программирования под специфические задачи;
  • высокая производительность системы для быстрого сканирования кернов большой длины;

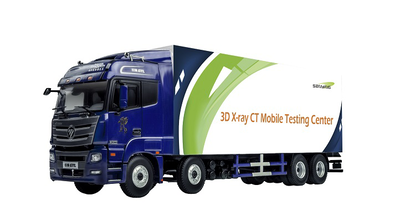

  • возможность установки системы в кузов транспортного средства для контроля на месте;
  • специальная конструкция системы вращения рентгеновской трубки и детектора обеспечивает высокую надежность системы;
  • возможность использования системы томографии для контроля полимерных труб и выявления в них включений, пористости и трещин.

Применение

  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов;
  • исследование петрофизических свойств горных пород;
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов.

Технические характеристики

Модель The mobile CT system
Максимальное пространственное разрешение системы томографии, мкм 10
Максимальное напряжение на рентгеновской трубке, кВ 180–200
Размер активной области детектора, мм 301 × 250
Разрешение матрицы детектора, пикс. 3008 × 2496
Шаг пикселя детектора, мкм 100
Максимальный размер образца, мм (диаметр × высота) 150 × 2000
Максимальная масса образца, кг 100
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 500 × 1800 × 2220
Вес, кг 3000
Материал Бетон, Композитные материалы, Нефтяной керн, Пластики, Руда

Сферы применения

Структура геологических образцов

Исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов.

Петрофизические свойства горных пород

Исследование петрофизических свойств горных пород.

Комплексные характеристики образцов

Исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов.

Работа на транспорте, судах и буровых платформах

Система устанавливается на самые различные объекты для исследования кернов на месте — от автомобильного транспорта до морских научно-исследовательских судов и морских буровых платформ. Предусмотрен монтаж в кузов транспортного средства; перевозка керна в стационарную лабораторию не требуется.

Контроль полимерных труб

Систему томографии можно использовать для контроля полимерных труб и выявления в них включений, пористости и трещин. Метод применим к изделиям в пределах максимального размера образца.

Вопрос-Ответ

Для чего предназначен мобильный томограф керна?

Это мобильная версия систем томографии Cylindscan-1000 или 2000. Система устанавливается на самые различные объекты для исследования кернов на месте — от автомобильного транспорта до морских научно-исследовательских судов и морских буровых платформ.

Какая схема сканирования керна используется?

Горизонтальная, на базе томографов CylindScan для больших цилиндрических объектов. В конструкции вращаются рентгеновская трубка и детектор — предусмотрена специальная конструкция узла их вращения. Керны большой длины сканируются с высокой производительностью.

Какие свойства керна определяются по данным КТ?

Перечень задан программным обеспечением базовых систем CylindScan, мобильной версией которых служит прибор: пористость, объемная плотность, плотность матрицы, нефте- и водонасыщенность, литология, распределение пор по размерам, зоны разрушения и др. Для цифрового анализа горных пород предусмотрен пакет PerGeos.

Что такое цифровой керн (digital rock)?

Объёмная численная модель образца породы, построенная по томографическим данным; расчёты свойств выполняются на модели, а образец сохраняется. Полевое размещение системы даёт возможность строить цифровой керн непосредственно на месте отбора, до транспортировки материала.

Что учитывается при установке на транспортное средство?

Предусмотрена установка системы в кузов транспортного средства для контроля на месте. Габариты — 500 × 1800 × 2220 мм, масса — 3000 кг; эти параметры определяют требования к платформе размещения.

Что указано по радиационной безопасности?

В характеристиках заявлено соблюдение норм радиационной безопасности при работе с источниками ионизирующего излучения (ИИИ): мощность дозы менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа. Данные приведены производителем для работающей системы.

Можно ли контролировать полимерные трубы?

Да, систему можно использовать для контроля полимерных труб и выявления в них включений, пористости и трещин — в пределах максимального размера образца из таблицы характеристик.

Когда выбирают мобильную версию, а когда стационарный горизонтальный томограф?

Мобильная версия предназначена для сканирования керна на месте отбора, без перевозки образцов в стационарную лабораторию. Стационарные системы CylindScan рассчитаны на работу в лаборатории; сопоставление всех моделей линейки приведено в разделе «Место в линейке».

Кто производитель и как запросить коммерческое предложение?

Производитель — Sanying Precision Instruments (Китай); поставки в Россию выполняет ООО «Промэнерголаб». Цена, сроки поставки, комплектация и условия гарантии рассчитываются индивидуально и уточняются в коммерческом предложении по запросу.
