Настольный микротомограф nanoVoxel-1000

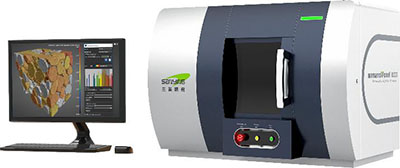

Настольный микротомограф для исследования кернов nanoVoxel-1000

  • Максимальное пространственное разрешение системы томографии, мкм: 0,3
  • Максимальное напряжение на рентгеновской трубке, кВ: 80–130
  • Размер активной области детектора, мм: 145 × 114
  • Разрешение матрицы детектора, пикс: .2940 × 2304

Производитель Sanying Precision Instruments

Описание

Система nanoVoxel-1000 — это настольная прецизионная система компьютерной микротомографии с высоким разрешением. Томограф подходит для измерений кернов, руд, геологических объектов. Специальное программное обеспечение позволяет изучать свойства кернов: пористость, объемную плотность, плотность матрицы, нефте- и водонасыщенность, литологию, распределение пор по размерам, вязкость, влажность, диффузионный коэффициент, зоны разрушения, степень проникновения бурового раствора, сжимаемость и др.

Основные преимущества

  • возможность проведения измерений кернов с высоким разрешением для изучения петрофизических свойств пород и решения других задач;
  • относительно компактные размеры системы позволяют использовать ее не только в лаборатории, но и в полевых условиях или на транспортных средствах;
  • возможность установки на манипулятор микротомографа габаритных изделий весом до 15 кг.

Применение

  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов;
  • исследование петрофизических свойств горных пород;
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов.

Технические характеристики

Модель nanoVoxel-1000
Максимальное пространственное разрешение системы томографии, мкм 0,3
Максимальное напряжение на рентгеновской трубке, кВ 80–130
Размер активной области детектора, мм 145 × 114
Разрешение матрицы детектора, пикс. 2940 × 2304
Шаг пикселя детектора, мкм 7,4; 49,5; 85; 100; 127; 139
Максимальный размер образца, мм (диаметр × высота) 300 × 200
Максимальная масса образца, кг 15
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 900 × 500 × 660
Вес, кг 500
Материал Бетон, Композитные материалы, Нефтяной керн, Пластики, Руда
