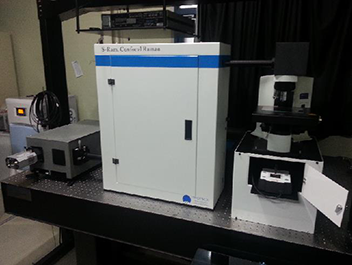

Микроскопическая конфокальная рамановская система S-Ram
- Высокая точность Рамановского Картирования
- Высокое пространственное разрешение
- Автоматизация (контроль длины волны, фильтр, выбор лазера)
Производитель DongWoo Optron
Отличительные особенности
- Высокая гибкость системы для кастомизации
- Возможность объединения до трех источников лазерного излучения
- Высокое спектральное и пространственное разрешение
- Возможность апгрейда для измерения флуоресценции и пропускания
- Конфокальный модуль
- Возможность проведения низкотемпературных измерений
- Высокая степень автоматизации
- Возможность объединения с пользовательскими микроскопами
Комплекс S-Ram представляет собой частично кастомизируемую систему для рамановской конфокальной микроскопии. Данная система является системой модульного типа, включающая в себя такие основные компоненты, как источник лазерного излучения, измерительная камера для образца и/или видеомикроскоп и монохроматор-спектрограф с детектором. Также S-Ram может комплектоваться опциональными узлами для проведения измерений при низких температурах (до -196°C или до -269°C) и для картирования измеряемых образцов. Высокий уровень автоматизации позволяет проводить все измерения с помощью многофункционального программного обеспечения Maple.
Возможные измерительные режимы
- Конфокальный микрорамановский
- Фотолюминесценция при комнатной и низкой температурах / картирование
- Измерение времени жизни флуоресценции
- АСМ-рамановская спектроскопия / TERS (на стадии разработки)
Области применения
Анализ углеродных материалов
- Получение рамановских спектров УНТ, графена, углеродной сажи и т.п.
- Исследование графена на SiC подложках
- Анализ гибких LCD на чистых УНТ электродах
Исследование монослоев двумерных материалов: MoS2, MoSe2, WS2
Получение биоизображений
- Изображения темного поля и рамановского рассеяния
- Спектроскопия единичных молекул
Анализ солнечных элементов
- Изучение характеристик тонкопленочных CIGS-ячеек и SiC подложек
- Анализ кристаллизациитонких пленок: a-Si , uc-Si
- Анализ оксидных пленок со структурой типа перовскита
Анализ кремниевых материалов
- Оценка внутренних напряжений кремния
- Изучение аморфных форм
- Разработка биосенсоров
Программное обеспечение

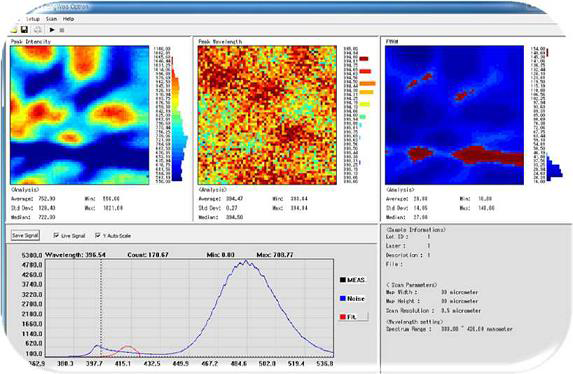

Maple – комплексный пакет программ для рамановской микроскопии
Режим спектральных измерений
- Установка диапазона длин волн, количества точек, времени интегрирования, накопления и т.п.
Измерения в реальном времени с параллельным отображением спектра
- Длина волны, волновое число, интенсивность, FWHM
Выбор интересующей области для анализа
Установка пользовательских пороговых значений параметров
Установка разрешения и зоны сканирования
Автоматизация измерений
- Высокоточный контроль (до 0.1 мкм) предметного XYZ столика с высокой скоростью
- Калибровка фокусировки лазера: автоматизированный Z-сканер калибрует точку фокусировки лазера (опция)
- Выбор и установка необходимой дифракционной решетки, управление входной/выходной щелями монохроматора, управления поворотным зеркалом
- Блокировка лазерного излучения для предотвращения потенциальных повреждений
- Моторизированный контроль фильтрового колеса в зависимости от длины волны лазера (отсечение луча лазера и пропускание сигнала на детектор)
- Моторизированный контроль нейтрального фильтра для ослабления мощности лазерного излучения, падающего на образец
- Захват положения образца и лазерного луча для подстройки положения
Общие параметры
Спектральный диапазон |
50 – 4200 см-1 |
| Спектральное разрешение | 0.5 см-1 |
| Разрешение монохроматора | 0.045 нм на пиксель ПЗС |
| Источник излучения | Лазер на 785 нм (возможность объединения до трех длин волн) |
| Детектор | ПЗС/ФЭУ |
| Автоматизация через ПО | Лазер, мощность, длина волны, поляризация |
| Конфокальный модуль | Конфокальный пинхол / спектральная щель |
| Рабочие объективы | 10X – 100X (рабочий диапазон 266 – 1800 нм) |
| Размер пятна лазера на образце | < 1 мкм |
| Внешний микроскоп | Наличие |
| Картирование (опция) | Наличие |
| Низкотемпературные измерения (опция) | ≈ 4K (77K) |
| Низкотемпературное картирование (опция) | Наличие |
| Линейное сканирование (предв.) | Наличие |
| АСМ/TERS (предв.) | Наличие |
Лазерный модуль
| Длина волны | 325 нм | 532 нм | 632.8 нм | 785 нм |
| Спектральная ширина линии | ― | 0.01 пм | 0.34 пм | 0.21 пм |
| Выходная мощность | 30 мВт | 50 мВт | 18 мВт | 100 мВт |
| Мода излучения | TEM00 | TEM00 (SLM) | TEM00 (SLM) | TEM00 (SLM) |
| Режим работы | CW (непрерывный) | |||
| Диаметр луча | < 1.2 мм | < 1.2 мм | < 1.0 мм | < 0.7 мм |
| Расходимость луча | < 0.5 мрад | < 1.2 мрад | < 1.0 мрад | < 2.5 мрад |
| Качество луча | ― | M2 < 1.2 | ― | ― |
| Поляризация | Линейная | Линейная | Линейная | ― |
| Контраст поляризации | > 500:1 | > 100:1 | > 500:1 | ― |
| Стабильность выходной мощности | СКО <2% за 4 ч | СКО <3% за 2 ч | СКО <5% за 8 ч | СКО <1% за 4 ч |
| Рабочая температура | 10 – 60°С | 10 – 35°С | 10 – 60°С | 15 – 45°С |
| Срок службы | 2000 ч | 10000 ч | ― | ― |
| Напряжение питания | 110 – 240 В, перем. ток, 50/60 Гц | |||
| Волоконный вывод (опция) | Наличие | Наличие | Наличие | Наличие |
Измерительная камера для образца
Предметный столик |
Плоскость XY
Ось Z
Держатель образца для твердых и порошкообразных веществ |
| Спектральный диапазон оптики | 200 – 5000 нм |
| Система видеонаблюдения | Отображение образца и отслеживание положения луча (макс. 1600X) с помощью цифровой ПЗС камеры с IEEE 1394 интерфейсом |
| Уровень автоматизации | Переключение запирающего лазерное излучение фильтра Установка нейтрального фильтра для контроля входной мощности Контроль пропускания в диапазоне 0.00001 – 100% (до 9 различных уровней мощности (33 уровня по запросу)) |
| Рабочие объективы | Длиннофокусные с увеличением 10X, 20X, 50X и 100X |
| Размер пятна лазера на образце | < 1 мкм с объективом 100X |
| Спектральный диапазон | 305 – 4000 см-1 на длине волны 325 нм 80 – 4000 см-1 на длине волны 514.5 нм 63 – 2500 см-1 на длине волны 785 нм |
| Источник белого света | Отображение образца и подстройка оптического пути с помощью обратно рассеянного света |
| Дополнительные опции | Увеличение диапазона регистрации (УФ – БИК) Проведение измерений при низких температурах Дополнительная измерительная камера Монохроматор с улучшенным разрешением (до 0.02 нм) |
Монохроматор
| Фокусное расстояние | 500 мм |
| Относительное отверстие | f/6.5 |
| Оптическая схема | Черни-Тернера (с компенсацией астигматизма) |
| Порты | Один боковой вход и два боковых выхода |
| Диапазон сканирования | Механический диапазон 0 – 1200 нм |
| Спектральный рабочий диапазон | 330 – 2600 нм |
| Дифракционные решетки | Трехпозиционная моторизированная турель с решетками: 1200 штр/мм, 500 нм; 1200 штр/мм, 850 нм; 600 штр/мм, 1600 нм |
| Спектральное разрешение | 0.045 нм |
| Обратная дисперсия | 1.6 нм/мм |
| Точность установки длины волны | ± 0.2 нм |
| Воспроизводимость установки длины волны | ± 0.04 нм |
| Размер фокальной плоскости | 27 (Ш) × 14 (В) мм |
| Полоса регистрации детектора | 41 нм с решеткой 1200 штр/мм |
| Спектральная щель | Ширина: 0 – 5 мм; регулируется с шагом 10 мкм; на каждом порту |
| Подключение к ПК | RS232C/USB |
| Габаритные размеры | 546 (Д) × 258 (Ш) × 224 (В) мм |
| Вес | 18.3 кг |
Система регистрации
| Тип детектора | ФЭУ | InGaAs | ПЗС |
| Рабочий диапазон | 185 – 900 нм | 800 – 1700 нм | 200 – 1100 нм |
| Размер чувствительной площадки | 24 мм | Ø3 мм | 26.6 мм |
| Охлаждение | ― | Термоэлектрическое | |
| Тип выходного сигнала | Напряжение/ Ток/BNC | Напряжение/ BNC | USB 2.0 |
| Рабочая температура | -30…50°C | -30…22°C | -100…25°C |
| Время отклика | 2.2 нс | 2 мкс | ― |
| Напряжение питания | 110 – 220 В, перем. ток, 50/60 Гц | от ±9В до ±15В пост. тока | 110 – 220 В, перем. ток, 50/60 Гц |
Дополнительные опции
Низкотемпературный модуль
| Тип | Криогенный охладитель закрытого цикла |
| Вакуумирование | Запаянная камера из нержавеющей стали |
| Рабочий диапазон температур | 10 – 325K |
| Стабильность поддержания температуры | 0.1K |
| Площадка для образца | Ø36 мм × 39 мм (В). Макс. размер удерживаемого образца Ø20 мм |
| Входное окно | Кварц высокой чистоты; 4 шт., разнесены на 90° |
| Охлаждающая способность | 0.4 – 0.5 Вт (10K) |
| Время охлаждения | 50 мин до 20K, 70 мин до минимального значения |
| Уровень шума | 60 дБ |
| Электрические характеристики | 208 – 230 В / 50 Гц или 190 – 210 В / 60 Гц Энергопотребление: 1.2 – 1.3 кВт |
| Типовой срок службы | 12000 часов |
| Система вакуумирования | Турбомолекулярный насос |
| Габаритные размеры компрессора | 483 × 434 × 516 мм |
| Рабочая температура окружающей среды | 12 – 40°C |
Система картирования
| Диапазон перемещений | 76 × 52 мм |
| Воспроизводимость перемещения | < 1 мкм (в обоих направлениях) |
| Точность установки положения | 1 мкм |
| Разрешение перемещения | 0.05 мкм |
| Степень ортогональности | < 10 арксек |
| Микропозиционер | 2-фазовый микрошаговый двигатель |
| Макс. скорость перемещения | 120 мм/с |
| Материал | Алюминий |
| Поверхность | Черная анодированная |
| Габаритные размеры | 232 × 226 × 23 мм |
