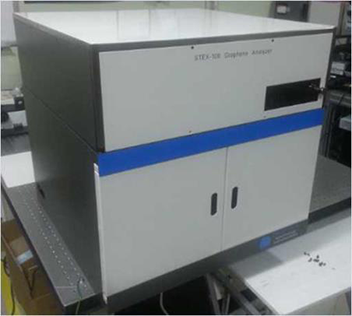

Компактная микроскопическая конфокальная рамановская система STEX-100

  • Встроенный лазер и спектрометр
  • Съемная оптическая система
  • Низкочастотный анализ комбинационного рассеяния

Производитель DXG

Отличительные особенности

  • Единый корпус: встроенные лазер и спектрометр
  • Надежный дизайн: повышенная стабильность и простота юстировки
  • Съемная оптическая система – экономия времени и денег на сервисное обслуживание
  • Доступная цена для ЦКП

STEX-100 представляет собой компактную систему для рамановской конфокальной микроскопии. Данная система является полностью закрытой системой в едином корпусе, объединяющей в себе, помимо зоны для анализа образцов, лазер и спектрометр. STEX-100 является наиболее экономически эффективным решением для использования в совместных научных приложениях.

Области применения

  • Анализ углеродных материалов (УНТ, графен и т.п.)
  • Исследование монослоев двумерных материалов: MoS2, MoSe2, WS2

Производительность

Рамановские спектры калибровочных стандартов

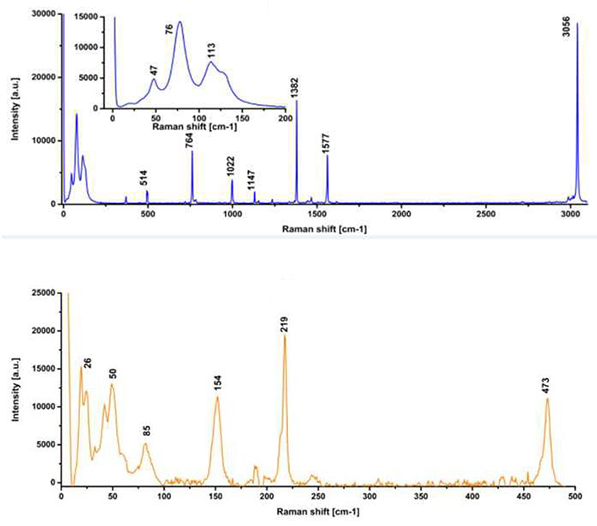

Рис. 1. Рамановские спектры калибровочных стандартов, измеренные с помощью STEX-100: нафталин с решетчатой структурой (сверху) и комовая сера (снизу).

Отображение производительности конфокального режима измерений

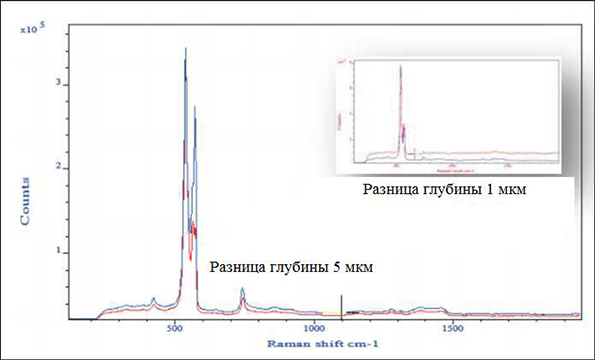

Рис. 2. Отображение производительности конфокального режима измерений: чувствительность рамановского сигнала по структуре GaN в зависимости от глубины.

Характеристики

Спектральный диапазон 50 – 3500 см-1 (или до 4200 см-1)
От 25 см-1 с лазером на 532 нм
Спектральное разрешение 3 см-1
Разрешение монохроматора 0.2 нм на пиксель ПЗС
Пространственное разрешение XY: 0.05 мкм (типовое), 0.1 мкм (по умолчанию)
Z: 1 мкм (более высокое по запросу)
Спектрограф С коррекцией аберраций на высокое пропускание
Детектор ПЗС с термоэлектрическим охлаждением
Лазерный источник возбуждения До двух встраиваемых лазеров: 325 нм, 532 нм, 632.8 нм, 785 нм
Возможность ввода излучения от внешнего лазера через волокно
Контроль мощности лазерного излучения 0.1 – 100% (до 6 различных уровней мощности)
Габаритные размеры 610 × 600 × 600 мм
Дополнительные опции Низкотемпературные измерения / Картирование
