Вакуумный монохроматор для работы в диапазоне УФ  модель 234/302

УФ монохроматор (ультрафиолетовый) McPherson 234/302

  • УФ спектральный диапазон
  • Высокая пропускная способность, фокальное число f/4,5
  • Оптическая система с коррекцией аберраций
  • Исследование физики плазмы в вакууме
  • Использование в качестве предварительного рассеивателя или переменного фильтра
  • Компактный, многоцелевой

Производитель McPherson

Отличительные особенности

  • Оптическая система с коррекцией аберраций
  • Спектральная камера УФ диапазона с ПЗС или ЭОП на микроканальных пластинах (МКП)
  • Высокая пропускная способность, фокальное число f/4,5
  • Модели в типоисполнении с несколькими входными портами (опционально)
  • Модели  в типоисполнении со сверхвысоким вакуумом (UHV) (опционально)
  • Компактный – Прочный – Легкий – Недорогой

Описание

Данный монохроматор предлагается как сканирующий вакуумный монохроматор или спектрометр УФ диапазона с ЭОП на микроканальных пластинах или ПЗС. Наличие нескольких входных/выходных портов позволяют использовать монохроматор одновременно как сканирующий монохроматор и как спектральную камеру.

Оптическая конструкция модели 234/302 выполнена по схеме Сейя-Намиока (Seya-Namioka). Длина волны выходного пучка изменяется простым поворотом решетки. Воспользоваться специальными возможностями решеток можно благодаря поворотному устройству на угол 64°. Вогнутая решетка с коррекцией аберраций и плотностью штрихов 1200 штр/мм (тип IV) обеспечивает получение оптимальных характеристик. Предлагаются разные дифракционные решетки от 2400 до 300 штр/мм. Поворот решетки контролируется цифровым шаговым двигателем модели 789A-3.

Компактная и легкая конструкция позволяет установить УФ монохроматор непосредственно в экспериментальную камеру. Конструктивно щели способны выдерживать вес всего прибора. Модель 234/302 популярна для использования в различных системах благодаря своим компактным размерам, высокой пропускной способности и разрешению.

Модели 234/302 с несколькими входными/выходными портами могут поставляться с дополнительной входной или выходной щелью. Избирательные зеркала, применяющиеся в приложениях для работы в вакууме, удобны в системах, в которых применяется два детектора.

На основе данного монохроматора может быть создана глубоковакуумная система измерения дальнего УФ VUVAS 2000.

1. ПЗС детектор / матрица в фокальной плоскости.

Модель 234/302 использует решетки с коррекцией аберраций, которые формируют изображение в фокальной плоскости. Данный прибор может использоваться совместно с ЭОП на микроканальных пластинах или ПЗС детектором прямого действия. Фокальная плоскость находится под углом примерно в 25° от нормали. Свяжитесь с нами, чтобы правильно установить камеру для спектра крайнего или вакуумного ультрафиолета. Модель 234/302 имеет чистовую обработку и обеспечивает быструю откачку,  гарантирует чистую рабочую атмосферу.

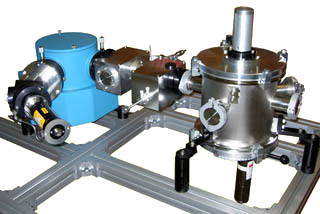

Установка VUVaS 1000, показанного справа, используется для контроля качества  роста кристаллов в дальнем УФ диапазоне и вакуумном ультрафиолете. Она обеспечивает тонкопленочное /фильтрованное измерение,  реакцию детектора /тестирование светового источника. Аналогичные вакуумные монохроматические системы используются для возбуждения фосфорных и других люминесцентных или светящихся материалов и др. Данный инструмент также находит применение в таких задачах, как, например, исследование ядерного синтеза и экспериментах по генерации гармоник высшего порядка (HHG). Ультрафиолетовый монохроматор для работы в диапазоне УФ VUVaS 1000

2. Сверхвысокий вакуум (UHV) и отсутствие загрязнений.

УФ монохроматор 234/302 предлагается в чистовых вариантах с цельнометаллическим уплотнением и уровнем вакуума до 10-10 торр. Перед поставкой заказчику анализатор остаточного газа (RGA) проходит соответствующую сертификацию. Эти приборы, работающие в сверхвысоком вакууме, имеют наименьший уровень содержаний посторонних частиц.

3. Двойная дисперсия и низкое рассеянное излучение.

Модель 234/302 оснащается двойным монохроматором. Версии с механическими связями наилучшим образом контролируют положение решеток. Имеющиеся блоки можно сочетать между собой и работать с независимыми сканирующими приводами. Версии двойных монохроматоров построены для работы в вакууме (до 10-6 торр) и сверхвысоком вакууме (цельнометаллическое уплотнение) 10-10 торр.

УФ монохроматор McPherson 234/302 f/4,5 с фокусным расстоянием 200 мм

Фокусное расстояние 200 мм, модифицированная конструкция Сейя-Намиока
Рабочая дистанция между щелями 9-дюймов (229 мм)
Угол между входным и выходным пучками 64 или 180 градусов (дополнительно)
f /No 4,5
Размер решетки 40 x 45 мм
Точность регулировки длины волны +/-0,10 нм (с решеткой 1200 линий/мм)
Воспроизводимость длины волны +/- 0,05 нм (с решеткой 1200 линий/мм)
Фокальная плоскость

максимальная ширина 25мм, с наконечником под углом примерно 30°

Диапазон длин волн

в соответствии с выбранной решеткой
