Рамановский спектрометр серии NS100

  • Длина волны возбуждения: 785, 633 нм
  • Мощность лазера: 40 мВт / 40 мВт
  • Спектральный диапазон: 100 – 3200 см⁻¹ / 100 – 3500 см⁻¹
  • Спектральное разрешение: ≤ 10 см⁻¹
  • Анализ обнаруженного спектра с помощью базы данных по библиотеке
  • Удобный держатель виал

Производитель NANOSCOPE Systems, Inc

Описание

Серия NS100 — портативные, полностью законченные рамановские спектрометры производства NANOSCOPE Systems, Inc; поставщик в РФ — компания Промэнерголаб. Прибор массой около 1,5 кг с USB-подключением к ноутбуку применяется для экспресс-идентификации веществ по библиотеке спектров (около 200 материалов, дополняется пользовательскими библиотеками): входной контроль сырья в фармацевтике, определение типов полимеров и пластиков, анализ жидкостей в виалах, учебные практикумы, разработка методик спектроскопии комбинационного рассеяния. Модель NS100-H (785 нм, 40 мВт) и модель NS120-H (633 нм, 40 мВт) работают в диапазонах 100 – 3200 см⁻¹ / 100 – 3500 см⁻¹ со спектральным разрешением ≤ 10 см⁻¹. USB-интерфейс позволяет легко интегрировать спектрометр в другие системы, поэтому NS100 используется и как тестовая платформа на этапах разработки.

Ключевые особенности

  • Компактный дизайн
  • Работа с ноутбуком (USB интерфейс)
  • Удобный держатель виал
  • Анализ обнаруженного спектра с помощью базы данных по библиотеке
  • Простое и интуитивно понятное программное обеспечение для работы и анализа
  • Регистрация сигнала с более высокой чувствительностью, чем у обычных портативных устройств
  • Аналитический отчет в один клик
  • Получение спектра комбинационного рассеяния и поиск материалов в базе данных по библиотекам
  • Быстрое и удобное измерение с помощью держателя виал
  • Простота анализа с помощью адаптера для измерения методом прямого контакта

Назначение и области применения

Форм-фактор серии NS100 — переносной анализатор с держателем виал и питанием от сетевого адаптера — рассчитан на задачи, где спектр нужно получить за минуты рядом с образцом, без выделенной спектроскопической лаборатории.

Экспресс-идентификация неизвестных веществ

Спектр снимается из виалы или методом прямого контакта, программа NSRamanID сравнивает его с библиотекой из ~200 материалов и формирует аналитический отчёт в один клик. Порог принятия решения задаётся пользователем; собственные вещества добавляются в пользовательские библиотеки.

Программа спектрометра NS100

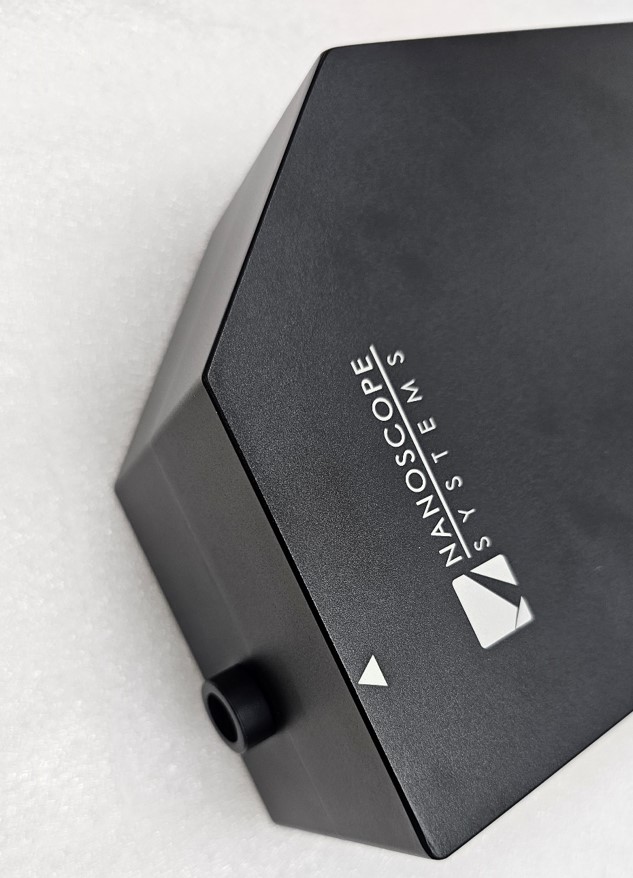

Спектрометр Nanoscope NS100-H

Фармацевтика: входной контроль сырья

Идентификация субстанций и вспомогательных веществ без вскрытия первичной упаковки — измерение ведётся через стекло виалы. Возбуждение 785 нм снижает флуоресцентный фон органических соединений, характерный для коротковолновых лазеров.

Полимеры и пластики

Определение типа полимера (ПЭ, ПП, ПЭТ, ПС, ПВХ, ПА и другие) по характеристическим полосам валентных колебаний в диапазоне до 100–3500 см⁻¹ — задача входного контроля гранулята, сортировки вторичного сырья и проверки соответствия материала спецификации.

Анализ жидкостей и растворов в виалах

Штатный держатель виал фиксирует геометрию измерения, что даёт воспроизводимые спектры растворов, суспензий и масел без пробоподготовки. Для нестандартной тары применяется адаптер прямого контакта.

Держатель виал NS100-H

Учебные лаборатории и практикумы

Комплект «спектрометр + ноутбук» разворачивается на обычном столе: студенты получают спектры комбинационного рассеяния реальных образцов и разбирают их классификацию. Управление осваивается за одно занятие.

Разработка методик и OEM-интеграция

Законченный измерительный модуль с USB 3.0 встраивается в макеты установок и опытные стенды: серия NS100 применяется как тестовая платформа при отработке методик рамановской спектроскопии до перехода на стационарные системы.

SERS-анализ со специализированными подложками

Совместно с подложками SERSpace (аксессуар серии) метод поверхностно-усиленного сигнала комбинационного рассеяния поднимает чувствительность для следовых концентраций аналитов — скрининг примесей и остаточных веществ.

Выездной контроль качества на производстве

Масса 1,4 кг и габариты 220 × 130 × 60 мм позволяют переносить прибор между участками: проверка маркировки сырья на складе, контроль реагентов в цехе, подтверждение соответствия партии без передачи проб в центральную лабораторию.

Конструкция и принцип работы

Оптическая схема серии построена вокруг стабилизированного лазерного модуля (785 ± 1 нм у NS100-H или 633 ± 1 нм у NS120-H) и собирающей оптики с числовой апертурой 0,3 при рабочем расстоянии 8 мм. Рассеянное образцом излучение направляется в спектрометрический блок; время сбора сигнала настраивается от 50 мс до 10 с. Управление, обработка спектров, поиск по библиотекам и экспорт данных в форматы .txt и .csv выполняются в программе NSRamanID на подключённом по USB 3.0 ноутбуке. Питание — от адаптера 12 В / 5 А (в комплекте), поэтому измерительное место разворачивается без специальной инфраструктуры.

Как выбрать: NS100, NS200 или Ramcheck

На образце доступно 30 мВт (для обеих моделей); для термочувствительных и окрашенных проб мощность и время накопления (50 мс – 10 с) подбираются так, чтобы избежать локального разогрева. Слабый сигнал рассеивающих образцов компенсируется увеличением времени накопления, а не только мощностью облучения.

  • Жидкости, растворы, порошки в виалах, экспресс-идентификация — серия NS100 (эта страница).
  • Микрообъекты, визуализация точки измерения, картирование с моторизованным столиком — рамановский спектрометр с микроскопом серии NS200.
  • Считывание SERS-полосок с автоматическим картированием координат — Ramcheck-P200.
  • 785 нм (NS100-H) — органические соединения, фармацевтические субстанции, полимеры: флуоресцентный фон подавлен сильнее.
  • 633 нм (NS120-H) — компромисс между сечением рассеяния и уровнем флуоресценции; интенсивность сигнала растёт как λ⁻⁴ при укорочении длины волны.
  • 532 нм — для неорганических и углеродных материалов; в портативной серии NS100 не используется, доступен в серии NS200.

Комплектация и опции

  • Держатель виал — в комплекте поставки.
  • Лабораторная стойка для фокусировки — опция.
  • Адаптер для измерения методом прямого контакта.
  • SERSpace — подложки для SERS-анализа (усиленное поверхностью комбинационное рассеяние).
  • Проспект производителя на серию NS100 доступен для скачивания на странице.

Преимущества

Портативность. Масса ≈ 1,4 кг при габаритах 220 × 130 × 60 мм; питание от адаптера 12 В — измерительное место разворачивается за минуты.

Библиотечная идентификация. ≈ 200 материалов в базовой библиотеке, пользовательские библиотеки создаются без ограничений; отчёт формируется в один клик.

Открытость к интеграции. Законченный измерительный модуль с USB 3.0 — применяется как узел в составе установок и стендов.

Две длины волны в серии. 785 нм и 633 нм закрывают органические и смешанные задачи; выбор модели — по флуоресцентному фону образцов.

Поставка, гарантия, сервис

  • Поставка по 44-ФЗ/223-ФЗ через ООО «Промэнерголаб»; условия поставки, гарантии и пусконаладки — в коммерческом предложении.
  • Комплектация согласуется при заказе: модель (NS100-H / NS120-H), держатели, стойка, SERS-подложки.

Технические характеристики

Модель NS100-H NS120-H
Длина волны возбуждения 785 ± 1 нм 633 ± 1 нм
Выходная мощность лазерного излучения 40 мВт (30 мВт на образце)
Спектральный рабочий диапазон 100 – 3200 см-1   100 – 3500 см-1
Спектральное разрешение ≤ 10 см-1
Собирающая оптика (выходная линза) Числовая апертура 0.3 / рабочее расстояние 8 мм
Время сбора сигнала 50 мс – 10 сек
Напряжение питания 12 В при 5 А (адаптер питания в комплекте)
Вес ≈ 1.4 кг
Габаритные размеры 220 × 130 × 60 мм
Подключение к ПК USB 3.0, управление от ПК
Программное обеспечение NSRamanID
Форматы вывода данных .txt, .csv
Библиотека спектров ≈ 200 материалов
Пользовательские библиотеки Возможность создания собственных библиотек
Отображение информации На ПК/ноутбуке
Измерительные аксессуары Держатель виал (по умолч.), лабораторная стойка (опция)

Габаритные размеры

Габаритный чертёж NS100-H

Габаритные размеры спектрометра серии NS100-H

Вопрос-Ответ

Что такое рамановский спектрометр NS100 и для чего он нужен?

NS100 — портативный спектрометр комбинационного рассеяния массой около 1,4 кг для идентификации веществ по их рамановским спектрам. Прибор снимает спектр в диапазоне до 100–3500 см⁻¹, сравнивает его с библиотекой (~200 материалов и пользовательские базы) и выдаёт отчёт в один клик. Поставщик в РФ — компания Промэнерголаб.

Чем серия NS100 отличается от NS200?

NS100 — переносной прибор с держателем виал, без микроскопа: образец подводится к спектрометру. NS200 — настольная система с оптическим микроскопом, автофокусом и опцией картирования на моторизованном столике: точка измерения выбирается по изображению. Для жидкостей и экспресс-задач достаточно NS100; для микрообъектов и карт распределения нужен NS200.

Можно ли встроить NS100 в собственную установку?

Да. Это полностью законченный измерительный модуль с управлением по USB 3.0, поэтому серию используют как тестовую платформу при разработке методик и в составе ОЕМ-стендов. Экспорт данных — в .txt и .csv для обработки во внешних программах.

Какую модель выбрать — NS100-H (785 нм) или NS120-H (633 нм)?

Для органики — фармсубстанций, полимеров, масел — предпочтительна NS100-H: возбуждение 785 нм даёт меньший флуоресцентный фон. NS120-H (633 нм) выигрывает по интенсивности сигнала (сечение рассеяния растёт как λ⁻⁴) на слабо флуоресцирующих образцах. Мощность на образце — 30 мВт для обеих моделей.

Нужен ли лазер 532 нм и есть ли он в серии NS100?

532 нм применяют для неорганических и углеродных материалов, где флуоресценция мала, а сигнал важен. В портативной серии NS100 этой длины волны нет (из-за габаритов самого лазера) — она доступна в серии NS200 (532/633/785 нм).

Что даёт штатный держатель виал?

Фиксированную геометрию измерения: виала всегда стоит на одном расстоянии от оптики, поэтому спектры растворов и порошков воспроизводимы без юстировки. Для образцов вне виал используется адаптер прямого контакта или лабораторная стойка (опция).

Совместим ли прибор с SERS-подложками?

Да, для серии предлагаются подложки SERSpace. Метод поверхностного комбинационного рассеяния (SERS) усиливает сигнал разбавленных растворов и следовых количеств веществ, недоступных обычному измерению.

Какие образцы можно анализировать?

Твёрдые тела, порошки, жидкости, суспензии и гели — без пробоподготовки. Жидкости измеряются прямо в стеклянных виалах: стекло прозрачно для возбуждения 785/633 нм и почти не мешает спектру.

Сколько времени занимает одно измерение?

Время сбора сигнала настраивается от 50 мс до 10 с; вместе с поиском по библиотеке идентификация обычно укладывается в минуту. Слабо рассеивающие образцы требуют более длительного накопления.

Что делать с сильно флуоресцирующими образцами?

Использовать модель с возбуждением 785 нм, уменьшить мощность и увеличить время накопления. Если фон всё равно перекрывает спектр, задача решается приборами с возбуждением 1064 нм — таких моделей в текущих линейках нет, вопрос по конкретному образцу стоит обсудить с инженерами поставщика.

Какое ПО используется и что оно умеет?

NSRamanID: управление прибором, съёмка спектров, поиск по библиотекам, формирование аналитического отчёта в один клик, экспорт в .txt/.csv. Управление ведётся с ноутбука по USB 3.0.

Можно ли создавать собственные библиотеки спектров?

Да. Пользователь снимает эталонные спектры своих веществ и сохраняет их в собственные библиотеки; дальше идентификация идёт по объединённой базе — заводской (~200 материалов) и пользовательской.

Какое питание и инфраструктура нужны?

Сетевой адаптер 12 В / 5 А (в комплекте) и ноутбук с USB 3.0. Специального лабораторного стола, виброизоляции или охлаждающих контуров не требуется.

Подходит ли NS100 для идентификации пластиков?

Да, определение типа полимера — ПЭ, ПП, ПЭТ, ПС, ПВХ и других — по характеристическим полосам в спектре комбинационного рассеяния входит в типовые задачи серии: входной контроль гранулята и проверка соответствия материала спецификации.

Можно ли применять прибор для входного контроля сырья в фармацевтике?

Да, субстанции идентифицируются через виалы (с отбором пробы) или методом прямого контакта без вскрытия упаковки, результат — протокол сравнения с эталонной библиотекой. Для стопроцентного контроля серии измерение занимает минуты на образец.

Годится ли NS100 для учебной лаборатории?

Да: разворачивается на обычном столе, управление осваивается за одно занятие, а спектры реальных веществ пригодны для практикумов по молекулярной спектроскопии. Для вузовских задач важно и то, что библиотеки пополняются собственными эталонами кафедры.

Какова цена рамановского спектрометра NS100 и срок поставки?

Стоимость зависит от модели (NS100-H / NS120-H) и комплектации; срок — от конфигурации и загрузки производства. Точная цена и срок — в коммерческом предложении: запрос через кнопку «Узнайте цену» или info@czl.ru.

Возможна ли закупка по 44-ФЗ или 223-ФЗ?

Да, поставка по 44-ФЗ/223-ФЗ выполняется через ООО «Промэнерголаб»; условия поставки, гарантии и пусконаладки фиксируются в коммерческом предложении.
