Рамановский считыватель SERS-полосок Ramcheck-P200

Рамановский считыватель SERS-полосок Ramcheck-P200

  • Длина волны возбуждения: 633 или 785 нм
  • Мощность лазера: 40 мВт
  • Рабочий диапазон: 100 – 3200/3500 см⁻¹
  • Спектральное разрешение: ≤ 10 см⁻¹
  • Рамановское картирование SERS-полосок
  • Кастомизация держателя SERS-полосок

Производитель NANOSCOPE Systems, Inc

Описание

Ramcheck-P200 — это компактный рамановский спектрометр с функцией автоматического картирования (производитель — NANOSCOPE Systems, Inc; поставщик в РФ — Промэнерголаб). Прибор предназначен для получения рамановских сигналов от образцов в виде SERS-полосок и картриджей: после установки образца оптическая система перемещается в заданные координаты и регистрирует спектр в каждой точке. Специальная конструкция полосок позволяет снимать сигнал с контрольной и тестовой линий, координаты которых задаёт пользователь, — платформа для спектроскопии усиленного поверхностного комбинационного рассеяния для анализа следовых концентраций и ранней диагностики с многократными контролируемыми экспериментами. Область картирования — 15 × 15 мм, пятно лазера 50 мкм (P200, 785 нм) или 40 мкм (P220, 633 нм).

Ключевые особенности

  • Ramcheck-P200 — это компактная система рамановской микроскопии, позволяющая проводить рамановское картирование сигнала
  • Оптимизированная тестовая платформа для применения SERS-полосок с целью обнаружения очень низких концентраций и ранней диагностики
  • Спектрометр в Ramcheck-P200 — модифицированная версия серии NS-Raman, проверенная в лабораторных условиях
  • Размер держателя полосок кастомизируется
  • Сопоставление координат контрольной и тестовой линий в ПО
  • Подключение к ноутбуку через порт USB

Назначение и области применения

Прибор рассчитан на серийные измерения стандартизованных SERS-носителей: полоски и картриджи с контрольной и тестовой линиями.

Ранняя диагностика и биотесты

Считывание тест-полосок с SERS-усилением: поверхностно-усиленное комбинационное рассеяние поднимает чувствительность до следовых концентраций аналитов, недоступных классическим тест-полоскам. Автоматическое сопоставление контрольной и тестовой линий стандартизирует результат.

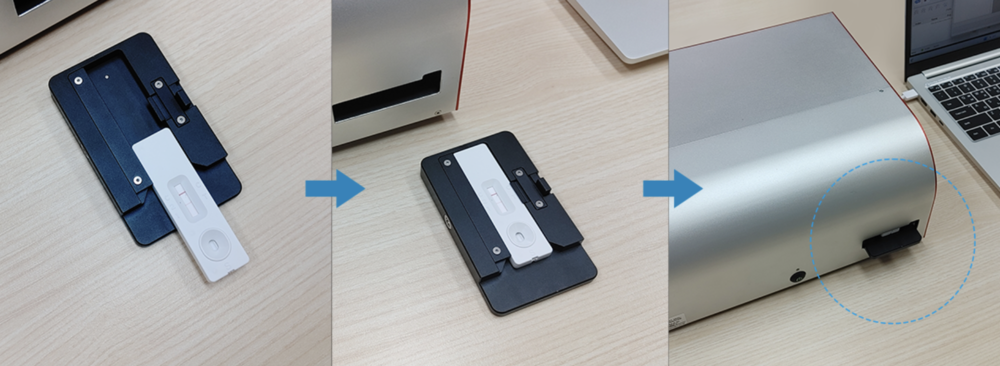

Установка SERS-полоски в прибор

результат измерения

График реальных данных измерений

тестовые данные нормальный

тестовые данные аномальный

Разработка методик гигантского комбинационного рассеяния

Тестовая платформа для лабораторий, разрабатывающих SERS-полоски и картриджи: воспроизводимое картирование 15 × 15 мм, кастомизация держателя под собственный формат носителя (оптимальный размер полоски 70 × 20 × 6 мм).

Скрининг примесей и остаточных веществ

Обнаружение малых количеств целевых веществ в смывах и экстрактах, нанесённых на SERS-носитель, — контроль остаточных загрязнений.

Серийный лабораторный контроль

Многократные контролируемые эксперименты с фиксированной геометрией: прибор перемещает оптику по заданным координатам, исключая ручное позиционирование.

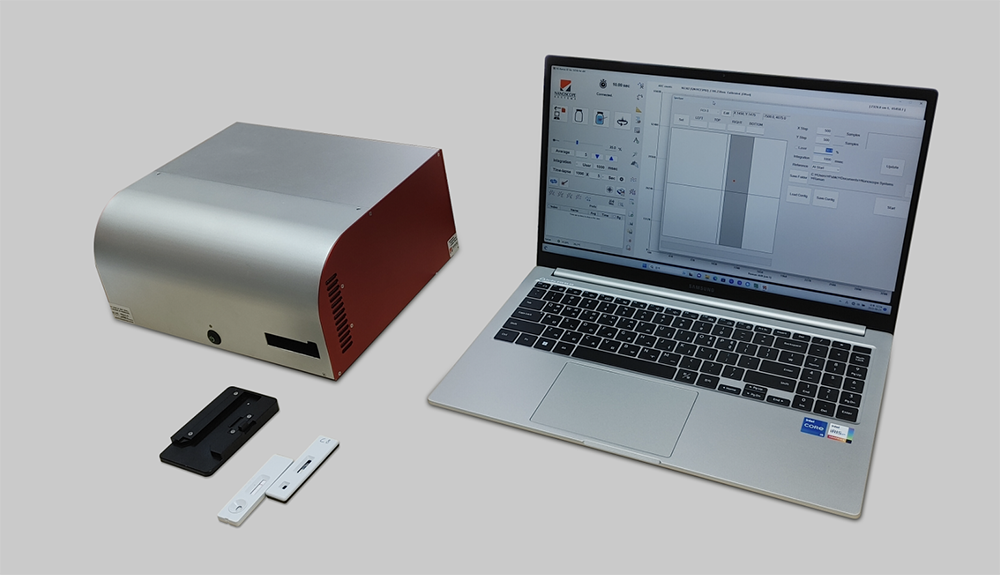

Ramcheck-P200 с ноутбуком

картирование сигнала

сопоставление координат

Конструкция и принцип работы

Основа прибора — модифицированный спектрометр серии NS-Raman с автоматическим двухкоординатным перемещением оптической системы: спектры снимаются по сетке в пределах рабочей области. Пользователь задаёт координаты линий тест-полоски; ПО NSRamanID отображает карту сигнала, сопоставляет их и экспортирует данные в .txt/.csv (пример нормального и аномального результата приведён на странице). Питание и габариты — в таблице характеристик.

Как выбрать: Ramcheck, NS100 или NS200

  • Серийное считывание SERS-полосок и картриджей — Ramcheck-P200/P220 (эта страница).
  • Экспресс-идентификация веществ в виалах — портативный NS100 (SERS-подложки SERSpace поддерживаются).
  • Свободное картирование произвольных образцов под микроскопом — NS200.
  • 785 нм (P200) — минимальный флуоресцентный фон органических аналитов; пятно 50 мкм.
  • 633 нм (P220) — выше сечение рассеяния; пятно 40 мкм.

Комплектация и опции

  • Кастомизация держателя под формат полосок и картриджей заказчика.
  • SERS-подложки SERSpace (аксессуар линейки Nanoscope).
  • Проспект прибора доступен для скачивания на странице.

Преимущества

Автоматика вместо ручного позиционирования. Оптика сама выходит на заданные координаты линий — воспроизводимость серийных тестов.

SERS-чувствительность. Поверхностно-усиленное комбинационное рассеяние открывает следовые концентрации для задач ранней диагностики.

Кастомизация. Держатель адаптируется под собственный формат тест-полосок лаборатории.

Поставка, гарантия, сервис

  • Поставка по 44-ФЗ/223-ФЗ через ООО «Промэнерголаб»; условия поставки, гарантии и пусконаладки — в коммерческом предложении.
  • Модель (P200/P220) и формат держателя согласуются при подготовке КП.

Характеристики

Модель Ramcheck-P200 Ramcheck-P220
Длина волны возбуждения 785 ± 1 нм 633 ± 1 нм
Выходная мощность лазера 40 мВт 40 мВт
Диаметр лазерного пятна 50 мкм 40 мкм
Рабочий диапазон 100 – 3200 см-1 100 – 3500 см-1
Спектральное разрешение ≤ 10 см-1 ≤ 10 см-1
Область картирования 15 × 15 мм
Оптимальные размеры полоски* 70 × 20 × 6 мм
Напряжение питания 12 В при 5 А
Габаритные размеры 275 × 250 × 130 мм
Программное обеспечение NSRamanID
Форматы вывода данных .txt, .csv
Библиотека спектров Может быть создана пользователем
Отображение результатов На экране ПК/ноутбука
Подключение к ПК USB 2.0

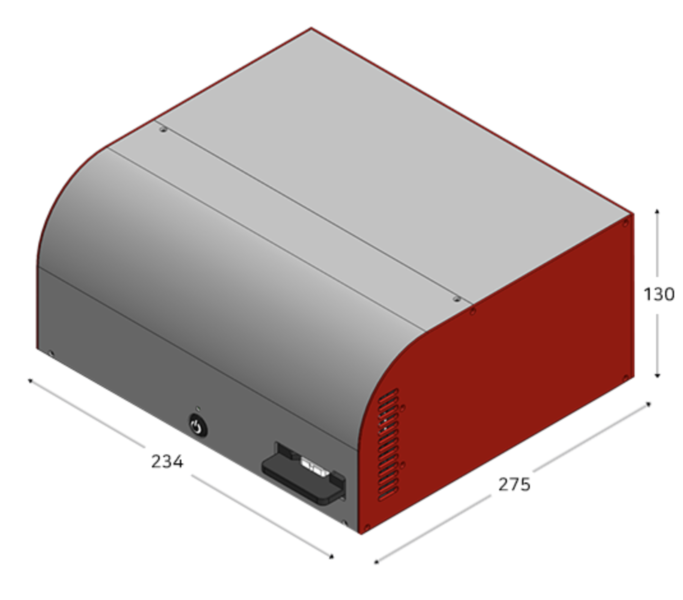

Габаритный чертёж Ramcheck-P200

Габаритные размеры

Вопрос-Ответ

Что такое SERS-полоски и зачем нужен их считыватель?

SERS-полоска — тест-носитель с наноструктурированным покрытием, усиливающим комбинационное рассеяние нанесённого аналита на порядки (поверхностно-усиленное КР). Считыватель Ramcheck-P200 автоматически картирует полоску и снимает спектры с контрольной и тестовой линий — количественный результат вместо визуальной оценки. Поставщик в РФ — Промэнерголаб.

Чем Ramcheck отличается от обычного рамановского спектрометра?

Специализацией: оптика перемещается по заданным координатам, геометрия носителя фиксирована держателем, ПО сопоставляет линии автоматически. Спектрометрическое ядро — проверенная модификация серии NS-Raman.

Какие концентрации доступны методу?

SERS-усиление рассчитано на очень низкие концентрации — следовые количества аналитов для задач ранней диагностики и скрининга примесей. Конкретный предел обнаружения зависит от полоски, аналита и методики и определяется при валидации.

Как выполняется измерение?

Носитель (тест-полоска) устанавливается в держатель, пользователь задаёт координаты линий, прибор обходит сетку точек и строит карту сигнала. Пример нормального и аномального результата приведён на странице; данные экспортируются в .txt/.csv.

Можно ли использовать собственный формат полосок или картриджей?

Да, размер держателя кастомизируется под формат заказчика; оптимальный размер полоски — 70 × 20 × 6 мм. Это позволяет лабораториям-разработчикам SERS-носителей использовать прибор как тестовую платформу.

Какую модель выбрать — P200 или P220?

P200 (785 нм, пятно 50 мкм) — стандарт для органических аналитов с минимальным флуоресцентным фоном; P220 (633 нм, пятно 40 мкм) — выше сечение рассеяния и мельче пятно. Диапазоны — 100–3200 и 100–3500 см⁻¹ соответственно.

От чего зависит цена Ramcheck-P200?

От модели (P200/P220) и кастомизации держателя под носители заказчика. Точная стоимость — в коммерческом предложении: кнопка «Узнайте цену» или info@czl.ru.

Возможна ли закупка по 44-ФЗ/223-ФЗ?

Да, поставка по 44-ФЗ/223-ФЗ выполняется через ООО «Промэнерголаб»; условия фиксируются в коммерческом предложении.
