Микрорамановский идентификатор

Рамановский микроскоп MRI

  • Быстро заменяемые лазерные модули типа MountQuic
  • Оптимизированная оптика
  • Низкая левая граница волновых чисел
  • Контроль выходной мощности лазера
  • Высокая чувствительность

Производитель ProTrusTech

Описание

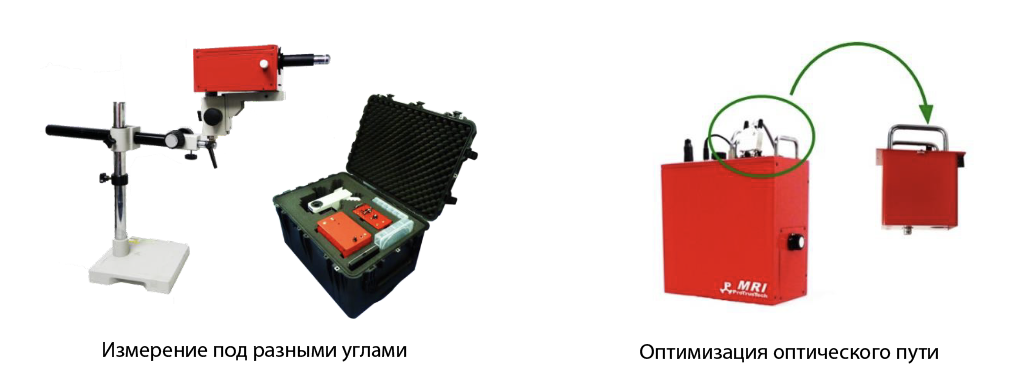

MRI представляет собой компактную модульную микрорамановскую систему, лазер которой можно легко заменить другими лазерами с другой длиной волны. Оптический путь также может быть без труда оптимизирован пользователями. Эта конструкция защищена тайваньскими патентами на изобретения (I570402, I593953), что также позволяет проводить измерения комбинационного рассеяния под разными углами и в сложных положениях

Компактная модульная микрорамановская  система

Отличительные особенности

  • Компактный дизайн и мобильность
  • Быстро заменяемые лазерные модули типа MountQuic
  • Оптимизированная оптика
  • Низкая левая граница волновых чисел
  • Контроль выходной мощности лазера
  • Высокая чувствительность

Области применения

  • Органическая и неорганическая химия
  • Анализ полимеров
  • Полупроводниковая промышленность
  • Мониторинг окружающей среды
  • Фармацевтическая промышленность
  • Анализ углеводородов
  • Геология и геммология, архитектура
  • и многое другое

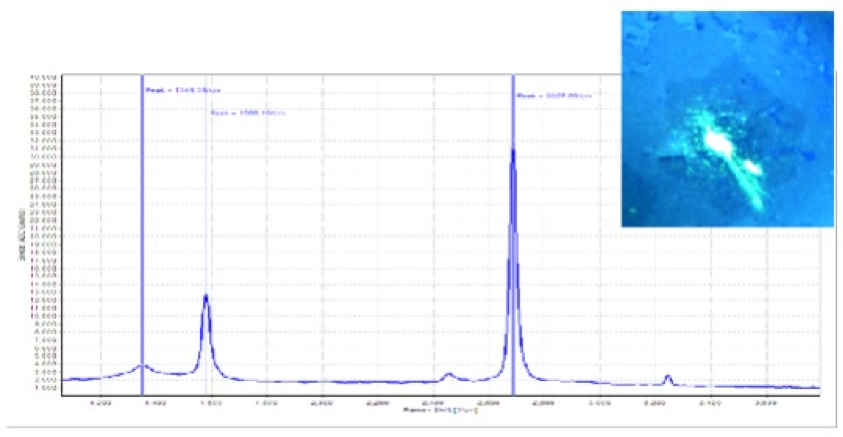

Типовой рамановский спектр графена

Типовой рамановский спектр графена

Низкая левая граница волновых чисел: MRI позволяет регистрировать даже слабые сигналы с характерными пиками вблизи линии лазера

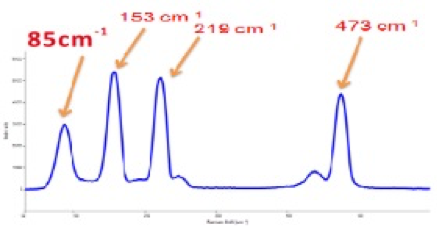

Типовой рамановский спектр серы

Типовой рамановский спектр серы

Быстро заменяемые лазерные модули типа MountQuic: MRI оснащен взаимозаменяемыми лазерными модулями со свободным выходом с длинами волн возбуждения от видимой до ближней ИК области спектра.

Быстро заменяемые лазерные модули типа

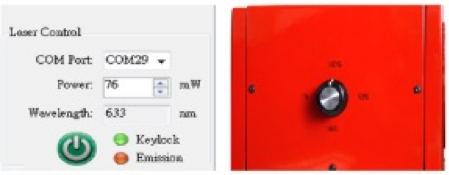

Контроль выходной мощности лазера: MRI предоставляет удобным двойной режим контроля выходной мощности лазерного излучения – возможен контроль как через программное обеспечение, так и с помощью физического аттенюатора на панели самого модуля.

Контроль выходной мощности лазера

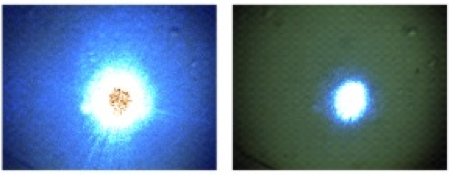

Оптимизированная оптика: для большей безопасности и удобства пользователя, MRI автоматически ослабляет лазерное излучение при наблюдении его через микроскоп, предотвращая перенасыщение.

Оптимизированная оптика

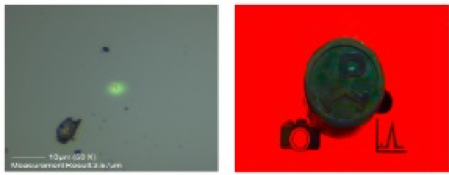

Видеокамера: MRI оснащен видеокамерой на 9 Мп и LED осветителем на 3 Вт, что позволяет получать цифровые изображения высокого качества. Кроме того, программное обеспечение дополнительно позволяет измерять размеры исследуемых образцов.

Контроль выходной мощности лазер

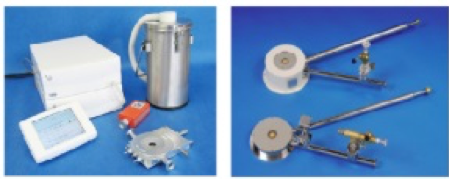

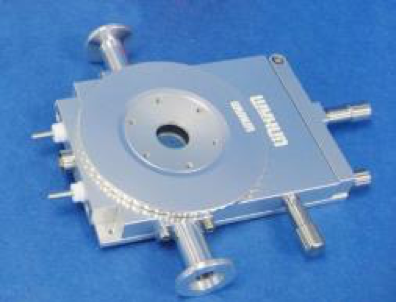

Аксессуары для нагрева/охлаждения: MRI дополнительно может быть оснащен нагревательным или охлаждающим элементом на следующие диапазоны температур: 8 – 450K, 77K, до 1000K.

Аксессуары для нагрева/охлаждения

Типовые спецификации

  • В систему MRID встроены два лазера с выбираемвми вами длинами волн: 375, 405, 473, 532, 633, 785, 808 и 830 нм в зависимости от ваших потребностей в рамановской или фотолюминесцентной спектроскопии. Используются высоконадежные лазеры от RGB Lasersystems.
  • Пространственная мода TEM00 обеспечивает превосходное качество пучка – диаметр лазерного пучка на 532 нм составляет приблизительно 2 – 3 мкм на поверхности образца через объектив с увеличением 100X. Доступные объективы: 10X, 40X, 50X, 100Х
  • Настраиваемый спектральный диапазон: при использовании высокоэффективного edge фильтра с границей в 50 см-1 результирующее разрешение составляет 1.8 см-1 для спектрального диапазона
  • 79 – 3500 см-1 или 1.3 см-1 для диапазона 79 – 2100 см-1

Видео-обзор рамановского микроскопа MRI

Характеристики

Длина волны возбуждения 375, 405, 445, 473, 488, 532, 633, 785, 808, 830, 1064 нм
Спектральный рабочий диапазон 79 – 3500 см-1, 79 – 2100 см-1, 130 – 3200 см-1 (зависит от длины волны лазера)
Спектральное разрешение 1.3 см-1 (максимальное)
Диаметр луча на образце ≈ 1.1 × 2.2 мм; Ø 1.2 мм (для 532 нм)
Объективы Стандартные: 10Х, раб. раст. 6.5 мм, NA = 0.25; 50Х, раб. раст. 8.2 мм, NA = 0.55
Опциональные: 2Х, 20Х, 40Х, 50Х, 100Х (увеличенное рабочее расстояние)
Чувствительность 470000 отсчетов/мкВт/мс времени интегрирования
Габаритные размеры рамановского модуля 130 × 195 × 195 мм
Опции апгрейда
Режим поляризации Поляризационный модуль для выбора входного угла лазера и вращения
Моторизированный столик 100 × 100 мм, разрешение перемещения 0.05 мкм
Система регистрации Термоэлектрическое охлаждение от -50°C до -100°C; УФ/БИК просветляющее покрытие; 1650×200 или 1024×255 пикселей;
Ширина щели: 10 мкм – 2.5 мм / 3 мм / 15 мм (ручное или программное управление);
Дифракционные решетки: 300, 600, 1200, 1800, 2400, 3600 штр/мм (программное управление)

1. H2Ti3O7 nanowires as a high-performance photocatalytic and surfaceenhanced Raman scattering substrate
rnrnYu-Cheng Changa,*, Jai-Cing Lina, Chia-Man Chou
rnrnJournal of Photochemistry & Photobiology A: Chemistry 400 (2020) 112666
