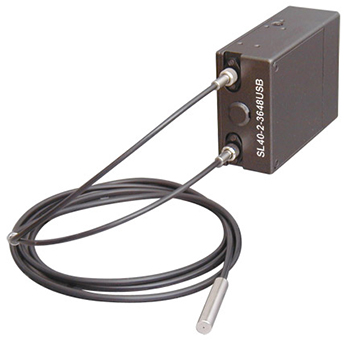

Малогабаритный двухканальный анализатор спектра SL40DUO
- Два независимых спектрографа
- Фокусное расстоянием 40 мм
- Относительное отверстие 1/4.9
- Встроенный линейный детектор
- Асферические коллиматорные зеркала
- Широкий спектральный диапазон от УФ до ближнего ИК
- Высокое спектральное разрешение для компактного прибора
- Возможность точного поворота дифракционных решеток с последующей автоматической перекалибровкой по длине волны
- Высокая долговременная стабильность
- Моноблочная конструкция со встроенным детектором
Производитель SOL instruments
Особенности
Спектрометры серии SL40DUO — это малогабаритные двухканальные анализаторы спектра. Спектрометр SL40DUO имеет в своем составе два независимых спектральных канала (спектрографа), конструктивно расположенных в одном корпусе, и встроенный линейный детектор. Каждый из спектрографов построен по оригинальной зеркально-линзовой оптической схеме с использованием асферических зеркал и ахроматизированных объективов. Спектрографы имеют фокусное расстояние 40 мм и относительное отверстие 1/4.9.
В обоих каналах спектрометра могут использоваться дифракционные решетки с различным числом штрихов, что позволяет варьировать регистрируемый спектральный диапазон и получаемое спектральное разрешение. Решетки в обоих каналах могут очень точно поворачиваться с помощью регулировочных винтов, что позволяет устанавливать на детекторах требуемые диапазоны.
Фокальная плоскость каждого спектрографа, в которой формируется спектр, совпадает с плоскостью фоточувствительных элементов встроенного линейного детектора, причем длина спектра, формируемого каждым каналом, равна половине длины этого детектора. Линейный детектор производит регистрацию спектров двух спектрографов одновременно.
Для ввода светового излучения в спектрометр SL40DUO могут использоваться двухканальный световод (один вход и два выхода), два одноканальных световода, либо конденсоры. С помощью двухканального световода световое излучение разделяется на два равнозначных канала и поступает на входной порт каждого из спектрографов. При этом оба канала спектрометра регистрируют излучение одного и того же источника излучения. Использование двух одноканальных световодов позволяет одновременно вводить в спектрометр и регистрировать излучение от двух различных источников.
Спектрометр SL40DUO — это компактный, надежный и простой в эксплуатации малогабаритный анализатор спектра. Для работы с SL40DUO требуется только подключить его к USB-порту компьютера и запустить управляющую программу «SpectraSP». Программное обеспечение «SpectraSP» является мощным инструментом для проведения различных анализов полученных спектров. Питание спектрометра осуществляется через USB-порт компьютера.
- Асферические коллиматорные зеркала
- Широкий спектральный диапазон от УФ до ближнего ИК
- Высокое спектральное разрешение для компактного прибора
- Возможность точного поворота дифракционных решеток с последующей автоматической перекалибровкой по длине волны
- Высокая долговременная стабильность
- Моноблочная конструкция со встроенным детектором
Оптическая схема SL40DUO
Области применения
- Контроль длины волны перестраиваемых лазеров
- Спектральный анализ различных источников излучения
- Фотометрические измерения
- Измерение люминесцентных и рамановских спектров
Регистрация Рамановских спектров при помощи спектрометра SL40DUO
Компактный спектрометр SL40DUO отлично подходит для регистрации Рамановских спектров. Два канала прибора могут быть оптимизированы либо для одновременной работы с двумя лазерами, либо для получения в два раза более высокого спектрального разрешения.
| Лазер, нм | Решетка, L/мм | Спектральный диапазон, см-1 | Спектральное разрешение, см-1 |
| 785 | 900 | 3190 | 8.8 — 6.3 |
| 785 | 1200 | 2260 | 5.9 — 3.8 |
| 632.7 | 1200 | 3665 | 9.9 — 7.0 |
| 632.7 | 1800 | 2055 | 5.4 — 3.0 |
| 532 | 1800 | 3255 | 8.5 — 5.5 |
| 488 | 1800 | 3995 | 10.6 — 7.1 |
| 488 | 2400 | 2525 | 6.6 — 3.6 |
| 405 | 2400 | 4185 | 10.9 — 7.0 |
Габаритные размеры спектрометра SL40DUO
Оптическая система
| Оптическая схема: | оригинальная зеркально-линзовая |
| Относительное отверстие: | 1/4.9 |
| Фокусное расстояние: | 40 мм |
| Коллиматорное зеркало: | асферическое |
| Камерный объектив: | ахроматизированный |
| Размер дифракционной решетки: | 12 x 10 мм |
| Ввод излучения: | с использованием конденсора или с помощью световодов |
| Габаритные размеры: | 117 х 80 х 40 мм |
| Вес: | 470 г |
Оптические характеристики
| Дифракционная решетка: | 600 штр/мм | 1200 штр/мм |
| Длина волны в угле блеска: | 650 нм | 280 нм |
| Обратная линейная дисперсия (сред.): | 34.9 нм/мм | 17.8 нм/мм |
| Дифракционная решетка: | 600 штр/мм | 1200 штр/мм |
| Спектральное разрешение: | < 0.8 нм | < 0.45 нм |
| Ширина спектрального диапазона регистрации в одном канале: | 450 нм | 230 нм |
Детектор (цифровая камера)
| Модель фотоприемника: | высокочувствительный, КМОП S13496 |
| Количество фоточувствительных элементов: | 4096 |
| Размер фоточувствительного элемента: | 7 мкм x 200 мкм |
| Спектральный диапазон чувствительности: | 200 — 1070 нм |
| Скорость считывания: | программно управляемая 1; 2; 3 или 5 MГц |
| Время экспозиции: | от 11 мкс дo 6 сек (5 MГц) |
| Антиблюминг: | Есть |
| Функция электронного затвора: | Есть |
| Разрядность (АЦП): | 16 бит |
| СКО шума темнового сигнала: | < 4.3 отсчета AЦП (1 MГц); < 5 отсчетов AЦП (5 МГц) |
| Динамический диапазон: | > 10000 |
| Биннинг: | 1 x 2; 1 x 4 |
| Синхронизация: | триггер ВХОД и ВЫХОД, ЗАТВОР |
Программное обеспечение SpectraSP
| Режим визуализации спектра: | раздельный / совместный |
| Режимы сканирования: | отдельный спектр / серия спектров |
| Сканирование: | непрерывное / заданное количество циклов |
| Тип накопления: | cуммирование / усреднение |
| Обработка пиков: | поиск / измерение ширины и интенсивности / построение отчета |
| Сглаживание спектров: | есть |
| Режим фотометрии: | пропускание / поглощение |
| Интегрирование сигнала в заданном диапазоне длин волн: | есть |
| Измерение длины волны в реальном времени: | есть |
| Совместимость данных с MS Office, MS Excel: | есть |
Световоды
| Конфигурация световодов: | двухканальный (1 вход, 2 выхода); одноканальные (1 вход, 1 выход) |
| Материал волокон: | UV silica |
| Диаметр волокна: | 400 мкм |
| Длина световодов: | Стандартная: 0.5; 1; 2 м. По индивидуальному заказу возможна любая. |
Дифракционные решетки
