Лазерное структурирование ТСО-покрытий на стеклах

Лазерное структурирование TCO-пленок покрытий на стеклахСтруктурирование ТСО-пленок на стеклах с помощью пикосекундных лазеров

Оксид индия-олова (ITO) широко применяется в плоских экранах и электронике на основе органических веществ в качестве прозрачного электрода. Обычный фотолитографический способ изготовления шаблонов содержит в себе несколько процессов, включая влажное химическое травление. Лазерная непосредственная запись (LDW) также является технологией, конкурирующей с структурированием ITO покрытий.

Это безмасковый сухой процесс, выполняемый в условиях окружающей среды, заменяет многочисленные стадии фотолитографическая процесса одной с помощью всего одной операции лазерной абляции.

Хорошо очерченные края и хорошая электрическая изоляция на небольшом расстоянии между токопроводящими линиями требуются для современных OLED и RFID устройств. Острые кромки аблированной линии особенно важны, когда расстояние между токопроводящими линиями уменьшается до 10 мкм. Органические электронные устройства являются тонкопленочными структурами с общей толщиной активных пленок в диапазоне 100 нм. Таким образом, гребни по краям могут привести к короткому замыканию в OLED устройствах или к сокращению срока службы и эффективности устройств. Были исследованы различные типы импульсных лазеров для ITO абляции. Высокое качество было достигнуто за счет сверхбыстрых лазерных импульсов с уменьшенным остаточной генерацией. Четко определенная локализация энергии лазерного излучения имеет решающее значение в процессе удаления с подложки любого высококачественного тонкого слоя.

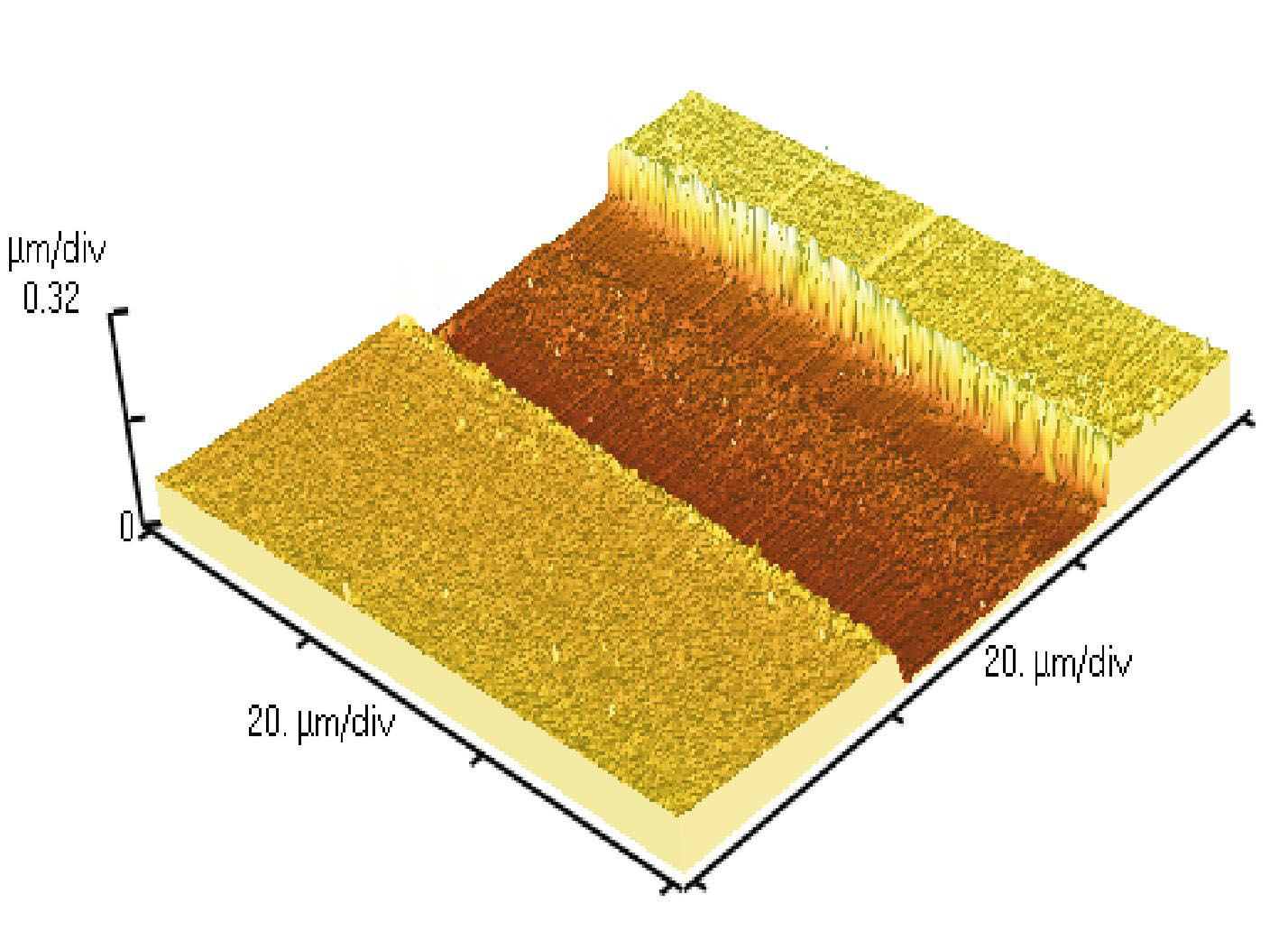

Изображение, полученное атомно-силовым микроскопом, иллюстрирует канавку, отпечатанную на ITO пленке с использованием пикосекундного лазера серии Atlantic.

Оборудование для лазерного структурирования ТСО-покрытий на стеклах

  • Тип лазера: DPSS, пс
  • Длина волны лазера: 1064 / 532 / 355 нм
  • Средняя мощность: 6 Вт на 1064 нм
  • Длительность импульса: < 10 пс
  • Диапазон перемещений столика: 100×100 мм / ручная подстройка по XYZ
Узнать цену
  • Тип лазера: DPSS фс
  • Длина волны лазера: 1030 / 515 / 343 нм
  • Средняя мощность: 15 Вт на 1030 нм
  • Длительность импульса: < 290 фс
  • Диапазон перемещений столика: (XYZ) 400×300×100 мм + (XY) 50×50 мм
Узнать цену
  • Тип лазера: DPSS, Nd:YVO4
  • Длительность импульса: < 13 пс
  • Диапазон перемещений столика: (XYZ) 600×400×100 мм + (XY) 150×150 мм + R/T
Узнать цену
  • Тип лазера: DPSS, нс
  • Длительность импульса: < 10 нс
  • Диапазон перемещений столика: (XYZ) 175×175×25 мм
Узнать цену
  • Тип лазера: DPSS, пс
  • Длина волны лазера: 1064 / 532 / 355 нм
  • Средняя мощность: 60 Вт на 1064 нм
  • Длительность импульса: < 13 пс
  • Диапазон перемещений столика: (XYZ) 400×300×100 мм + с
Узнать цену

Компоненты для построения систем

  • Идеальное решение для микрообработки
  • Выходная мощность до 5 Вт
  • Энергия импульса до 30 мкДж
  • Длительность импульса 10 пс
  • Единичный импульс – 1 МГц
  • Индивидуальный контроль импульса
Узнать цену
  • Высокочастотный лазер промышленного класса
  • Выходная мощность до 16 Вт
  • Частота следования импульсов 88 МГц
  • Длительность импульса 8 пс
Узнать цену
  • Идеальное решение для микрообработки
  • Выходная мощность до 5 Вт
  • Энергия импульса до 30 мкДж
  • Длительность импульса 10 пс
  • Единичный импульс – 1 МГц
  • Индивидуальный контроль импульса
Узнать цену
