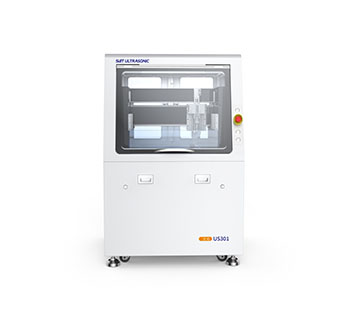

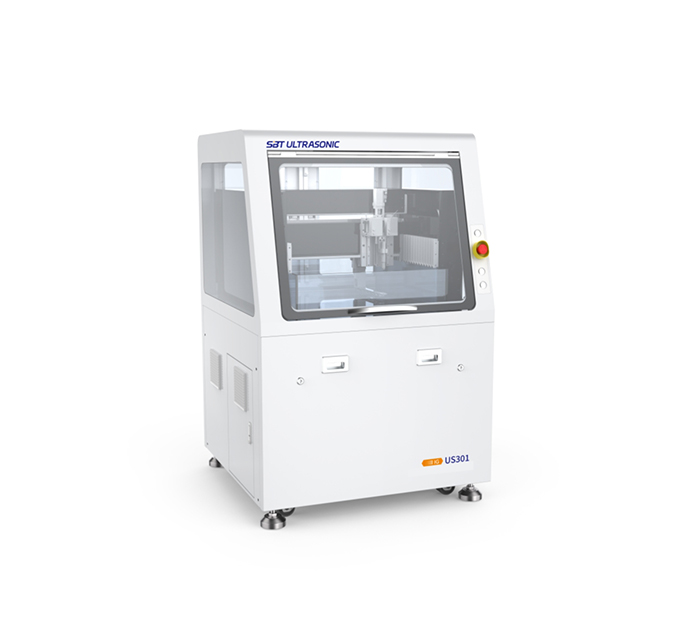

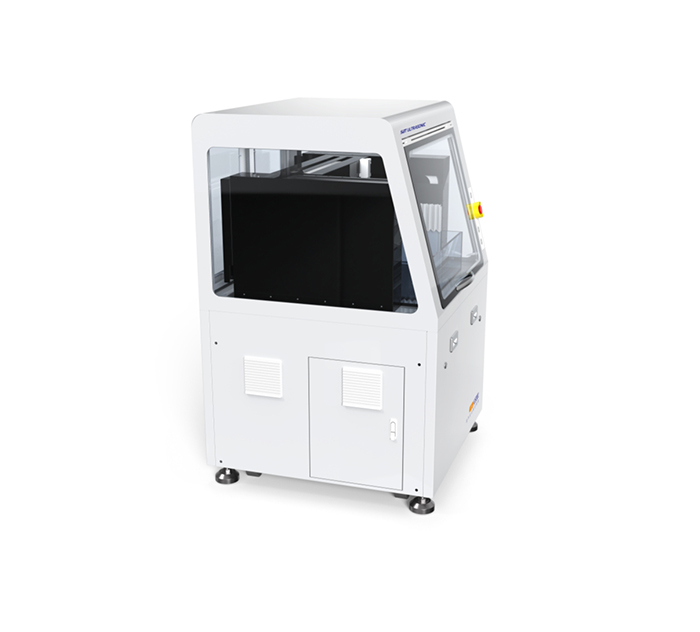

Сканирующий акустический микроскоп US301

  • Неразрушающий контроль с высокой эффективностью
  • Высокая скорость сканирования и высокое разрешение изображений
  • Многослойное сканирование (до 1000 слоев)
  • Программное обеспечение для отображения и анализа изображений в реальном времени
  • Настраиваемые водонепроницаемые приспособления для различных продуктов

Производитель SBT Ultrasonic Technology

Описание

Система использует высокочастотные ультразвуковые волны для обнаружения внутренней структуры, дефектов и материалов объектов. US301 широко используется в материаловедении, биомедицине, электронной промышленности и других областях, помогая пользователям достигать быстрого и точного неразрушающего контроля.

Отличительные особенности

  • Неразрушающий контроль с высокой эффективностью
  • Высокая скорость сканирования и высокое разрешение изображений
  • Многослойное сканирование (до 1000 слоев)
  • Программное обеспечение для отображения и анализа изображений в реальном времени
  • Настраиваемые водонепроницаемые приспособления для различных продуктов

Потенциальные области применения

  • Многослойное сканирование IGBT (биполярный транзистор с изолированным затвором) и SiC
  • Многослойное сканирование полупроводниковых чипов
  • Измерение толщины алмаза и межэлементное обнаружение

Характеристики

  • Габаритные размеры установки: 1100 × 1020 × 1550 мм
  • Размер водяной камеры: 645 × 750 × 155 мм (возможность кастомизации)
  • Диапазон сканирования:
  1. US301: 400 × 320 мм (возможность кастомизации)
  2. US301 Pro: 2000 × 2000 мм (возможность кастомизации)
  • Скорость сканирования: 2000 мм/сек
  • Разрешение: 1 – 4000 мкм
  • Диапазон частот передаваемых и принимаемых УЗ волн: 1 – 500 МГц
  • Система водоотведения: закачка и дренаж через водяной насос
  • Загрузка и выгрузка: ручная/полуавтоматическая/автоматическая
  • Водонепроницаемые приспособления: кастомизация
