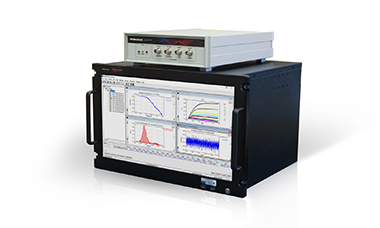

Компактная система тестирования фликкер-шума (шума 1/f) 9812E

  • Максимальное разрешение
  • Полный охват типов устройств
  • Экономическая эффективность

Производитель Primarius

Узнайте цену

Описание

Фликкер-шум является доминирующим шумом для глубоких субмикронных и нанометровых КМОП-устройств, биполярных транзисторов (BJT), полевых транзисторов (FET) и биполярных транзисторов на гетеропереходах (HBT).

9812E – это компактная версия стандартной системы измерения фликкер-шума (шума 1/f) модели 9812DX, которая также поддерживает различные типы требований к измерениям фликкер-шума и случайного телеграфного шума или сигнала (RTN или RTS).

Чтобы удовлетворять требованиям сверхбыстрого роста и спроса на системы испытаний на низкочастотный шум, 9812E обеспечивает значительное и инновационное улучшение в проектировании системного оборудования и программного обеспечения. 9812E может использоваться совместно с системой тестирования параметров полупроводников Primarius FS-Pro, предоставляя решение для параллельного тестирования, которое значительно повышает эффективность и пропускную способность тестирования.

Отличительные особенности

  • Максимальное разрешение
    • Несколько встроенных LNA обеспечивают широкий диапазон согласования импеданса
  • Полный охват типов устройств
    • MOSFET, SOI, FinFET, TFT, HV/LDMOS, BJT/HBT, JFET, диод, резистор, ИС в корпусе
  • Экономическая эффективность
    • Превосходное качество по конкурентоспособной цене

Области применения

  • Характеристика шума для извлечения модели SPICE
  • Оценка процесса/устройства для усовершенствованных схемных разработок
  • Характеристика шума для исследования полупроводниковых приборов
  • Оценка и мониторинг качества процесса для разработки технологий

Характеристики

Аппаратная часть

  • Широкий диапазон
    • Максимальное входное напряжение и ток на SMU: 50 В, 100 мА
  • Высокое разрешение
    • Разрешение тока шума системы: < 1×10-25 А2/Гц
  • Быстрая скорость
    • 60 с/смещение для типичного шума устройства 1/f
  • Широкий диапазон импеданса
    • Импеданс тестируемого устройства от 10 Ом до 10 МОм
  • Резисторы затвора/базы
    • 0 Ом, 10 Ом, 30 Ом, 100 Ом, 300 Ом, 1 кОм, 3 кОм, 10 кОм, 30 кОм, 100 кОм, 300 кОм, 1 МОм, 3 МОм, 10 МОм, 30 МОм, 100 МОм
  • Резисторы стока/коллектора
    • 3 ОМ, 10 Ом, 30 Ом, 100 Ом, 300 Ом, 1 кОм, 3 кОм, 10 кОм, 30 кОм, 100 кОм, 300 кОм, 1 МОм, 3 МОм, 10 МОм, 30 МОм

Программная часть

9812E имеет встроенное программное обеспечение NoiseProPlus, отличающееся мощной функциональностью для измерения шума 1/f и шума RTN и анализа данных.

  • Обширные графические и аналитические функции данных
  • Драйверы для 9812E и всех популярных измерителей ВАХ-характеристик
  • Драйверы для зондовых станций Cascade/SUSS/MPI
  • Одновременная характеристика шума 1/f и RTN
  • Статистическая характеристика шума и функции анализа
  • Многорежимное устройство и управление автоматическим измерением смещения
