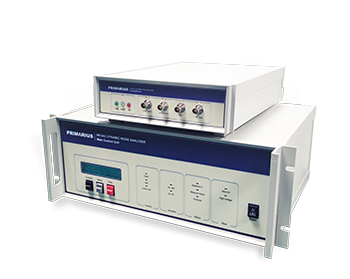

Система испытаний на динамический переменный шум 9812AC

9812AC – это передовое устройство для исследований полупроводников при существенном смещении сигнала возбуждения, знаменующее собой технологический прорыв. Это система измерения динамического шума, использующая исключительно возбуждение переменного тока, переопределяет анализ низкочастотного шума в коммерческой среде, открывая новые перспективы для понимания полупроводниковых устройств.

Разработанный с учетом разнообразных потребностей заводов, IDM-производителей и академических учреждений, 9812AC обладает целым спектром возможностей, включая генерацию широкого спектра динамических сигналов смещения, фильтрацию сигналов, мониторинг целостности сигнала смещения в реальном времени и усиление сигнала для измерения выходного шума.

Благодаря полной интеграции с интуитивно понятным программным обеспечением для измерений NoiseProPlus, 9812AC обеспечивает легкое выполнение измерительных задач при удобстве использования.

• Первая коммерческая система измерения динамического шума переменного тока
• Продуманная конструкция системы для точного измерения выходных данных
• Передовые технологии и алгоритмы для широкого применения
• Удобное программное обеспечение для простоты эксплуатации

• Исследование и разработка процессов
• Оценка процесса/устройства для проектирования схем
• Исследование механизма устройства в условиях коммутируемого смещения
• Характеристика и исследование переменного случайного телеграфного шума (AC RTN)

Аппаратная часть

• Частоты возбуждения: от 10 Гц до 100 кГц
• Усилители: AC.3K cLNA и AC.30K cLNA
• Полосы пропускания:

AC.3K cLNA

< 3 Гц – 1 МГц, минимальный входной приведенный шум 3.5 пА/Гц^1/2 (при 5 кГц)

AC.30K cLNA

3 Гц – 300 кГц, минимальный входной приведенный шум 1 пА/Гц^1/2 (при 5 кГц)

• Рабочие циклы:

1/8, 2/8, 3/8, 4/8, 5/8, 6/8, 7/8 и 8/8

• Задержки:

6.25%, 12.5%, 18.75%, 25%, 31.25%, 37.5%, 43.75%, 50%

Примеры применений

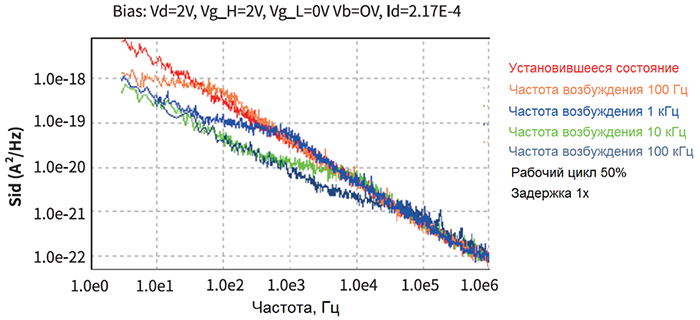

Результаты измерений динамического переменного шума при различных частотах возбуждения

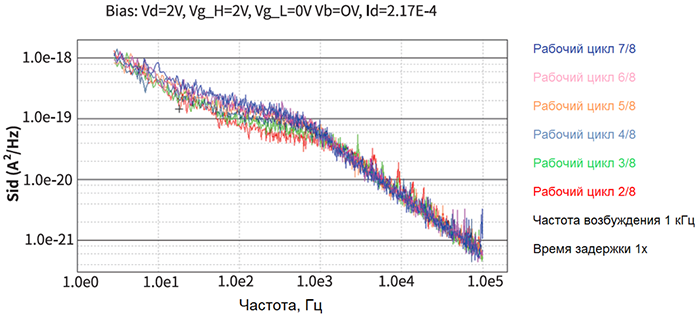

Результаты измерений динамического переменного шума при различных рабочих циклах
