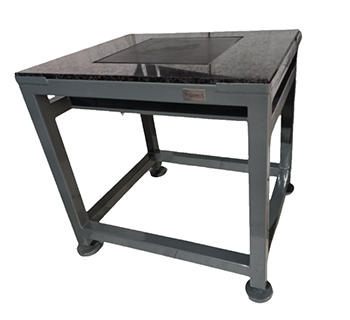

Антивибрационный стол с гранитной изолированной зоной в гранитной столешнице (DIT-E-GPG)

  • Подходят для измерительного и испытательного оборудования
  • Метод выравнивания по высоте  с помощью вращения нижних опор
  • Диапазон подстройки по высоте: 8 мм
  • Эффективность виброизоляции: 65 – 70%

Производитель Dynemech Systems

Узнайте цену

Описание

Столы серии DIT-E-GPG подходят для всех типов измерительного и испытательного оборудования, используемого в лабораториях и чистых помещениях. Эти столы имеют регулируемые по уровню ножки. Поворотом гайки можно поддерживать уровень столешницы с помощью пузырькового или электронного уровня. Столешница изготовлена ​​из тяжелой гранитной плиты, что обеспечивает жесткость, стабильность системы, низкую собственную частоту и высокую эффективность демпфирования. Каркас стола изготовлен ​​из конструкционной стали марки IS 2062. Для обеспечения коррозионной стойкости и долговечности на каркас нанесено порошковое покрытие. Виброизоляция осуществляется в 2 этапа. Первый этап виброизоляции осуществляется в ножках, где антивибрационные подкладки устанавливаются в регулируемую опору, гася вибрации средней и высокой частоты. Второй уровень виброизоляции достигается за счет использования специальных профилированных виброизоляционных DP1 пластин. Этот слой виброизоляционных пластин имеет низкую собственную частоту колебаний и гасит большую часть входящих вибраций свыше 15-20 Гц. Изолированная зона отделена от внешней столешницы и поддерживается независимо. Любые смещения или колебания на внешней столешнице не внесут колебания в изолированную зону. Для тяжелых версий в качестве опции предусмотрены прочные колесики для удобного перемещения стола.

Потенциальные области применения

  • Прецизионные приборы: весы, гальванометры, электронные микроскопы, атомно-абсорбционные спектрофотометры
  • Лаборатории: химический анализ, анализ образцов пищевых продуктов, научные исследования
  • Промышленность: фармацевтика, пищевая промышленность, химическая промышленность
  • Производство полупроводников: повышение точности анализов в НИОКР
  • Эксперименты по взвешиванию: высокоточные весы и измерительные приборы
  • Научные приложения: метрологическое оборудование, термогравиметрический анализ (TGA), цифровые твердомеры, микроскопы высокого разрешения, измерители шероховатости поверхности
Модель Нагрузка Длина Ширина Средняя высота Толщина столешницы Частота колебаний
DIT-E-GPG-01 до 250 кг 500 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-GPG-01-S1 до 250 кг 630 мм 630 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-GPG-02 до 450 кг 750 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-GPG-03 до 1250 кг 900 мм 600 мм 800 - 1000 мм 100 мм 7 – 8 Гц
DIT-E-GPG-04 до 1250 кг 1000 мм 800 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-GPG-05 до 1250 кг 1200 мм 1000 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-GPG-06 до 1500 кг 1800 мм 1500 мм 800 - 1000 мм 150 мм 7 – 8 Гц
Параметры эластомерной изоляции
Метод выравнивания по высоте с помощью вращения нижних опор
Диапазон подстройки по высоте 8 мм
Эффективность виброизоляции 65 – 70%

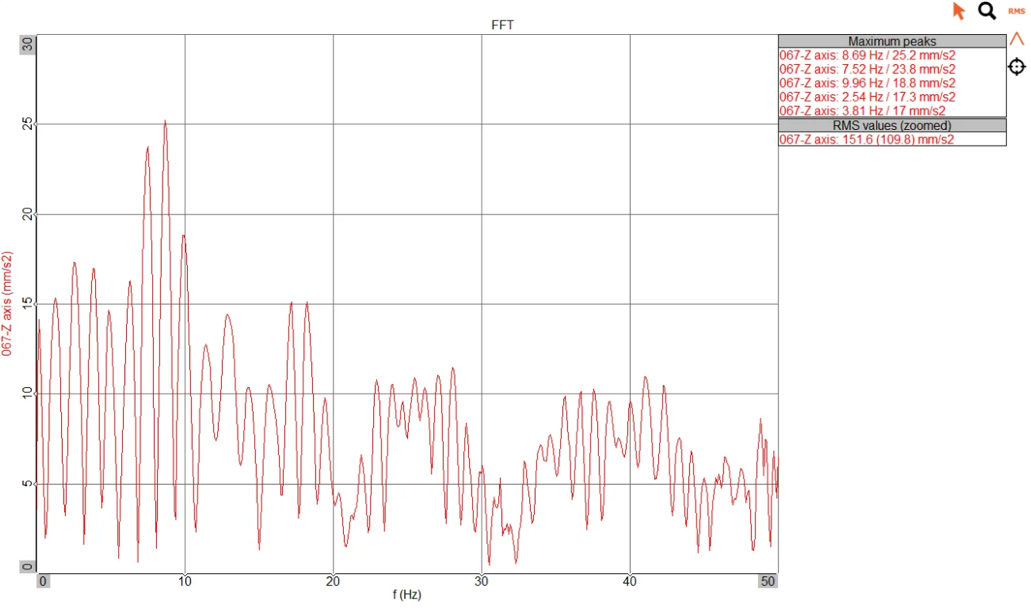

Уровень вибраций до использования стола

Уровень вибраций до использования стола серии DIT-E-GPG

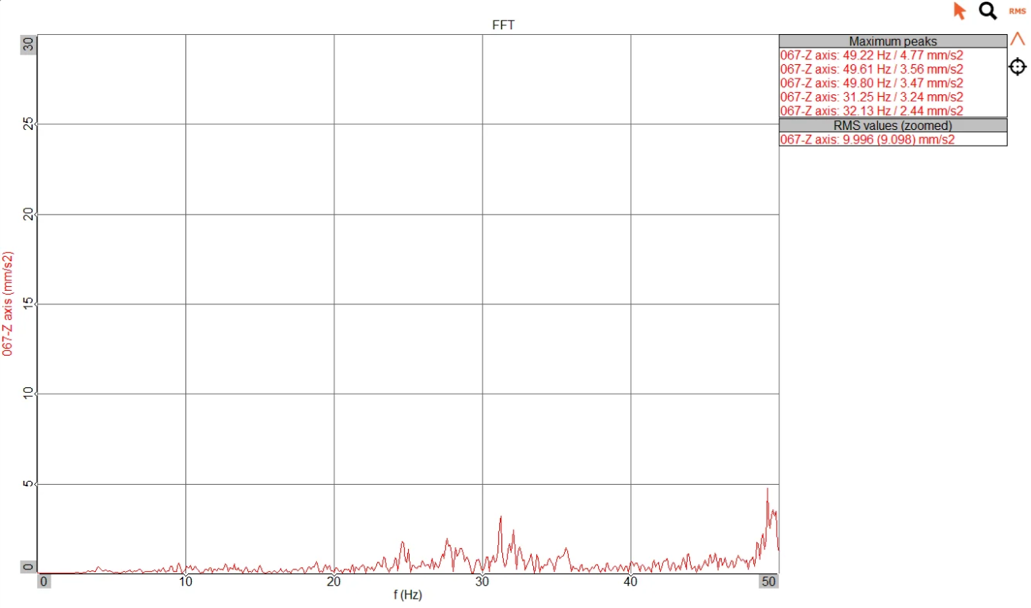

Уровень вибраций после использования стола

Уровень вибраций после использования стола серии DIT-E-GPG
