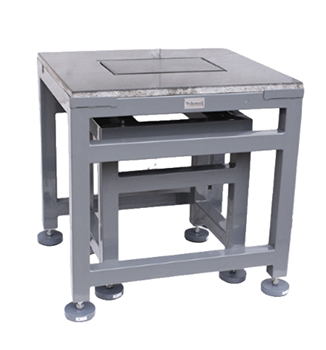

Антивибрационный стол с двухступенчатой изолированной зоной (DIT-E-PALM)

  • Подходят для измерительного и испытательного оборудования
  • Метод выравнивания по высоте  с помощью вращения нижних опор
  • Диапазон подстройки по высоте: 8 мм
  • Эффективность виброизоляции: 65 – 70%

Производитель Dynemech Systems

Узнайте цену

Описание

Cтолы серии DIT-E-PALM идеально подходят для испытательных лабораторий и лабораторий контроля качества, расположенных рядом с промышленными цехами, где наблюдается высокая степень вибраций, вызванных работой машин, таких как прессы, молоты, вертикальные обрабатывающие установки. Вибрации изолируются с помощью двухслойных эластомерных DP листов. Виброизоляция осуществляется в 2 этапа. Первый этап виброизоляции осуществляется в ножках, где антивибрационные подкладки устанавливаются в регулируемую опору, гася вибрации средней и высокой частоты. Второй уровень виброизоляции достигается за счет использования специальных профилированных виброизоляционных пластин. Этот слой виброизоляционных пластин имеет низкую собственную частоту колебаний и гасит большую часть входящих вибраций свыше 15 Гц. Изолированная зона отделена от внешней столешницы и поддерживается независимо. Любые смещения или колебания на внешней столешнице не внесут колебания в изолированную зону.

Данные столы могут использоваться в лабораториях, где проводятся исследования на весах, гальванометрах, настольных электронных микроскопах, атомно-абсорбционных спектрофотометрах и другом схожем оборудовании, показания которого напрямую зависят от вибраций.

Модель Нагрузка Длина Ширина Средняя высота Толщина столешницы Частота колебаний
DIT-E-PALM-01 до 250 кг 500 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-PALM-01-S1 до 250 кг 630 мм 630 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-PALM-02 до 450 кг 750 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-PALM-03 до 1250 кг 900 мм 600 мм 800 - 1000 мм 100 мм 7 – 8 Гц
DIT-E-PALM-04 до 1250 кг 1000 мм 800 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-PALM-05 до 1250 кг 1200 мм 1000 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-PALM-06 до 1500 кг 1800 мм 1500 мм 800 - 1000 мм 150 мм 7 – 8 Гц
Параметры эластомерной изоляции
Метод выравнивания по высоте с помощью вращения нижних опор
Диапазон подстройки по высоте 8 мм
Эффективность виброизоляции 65 – 70%

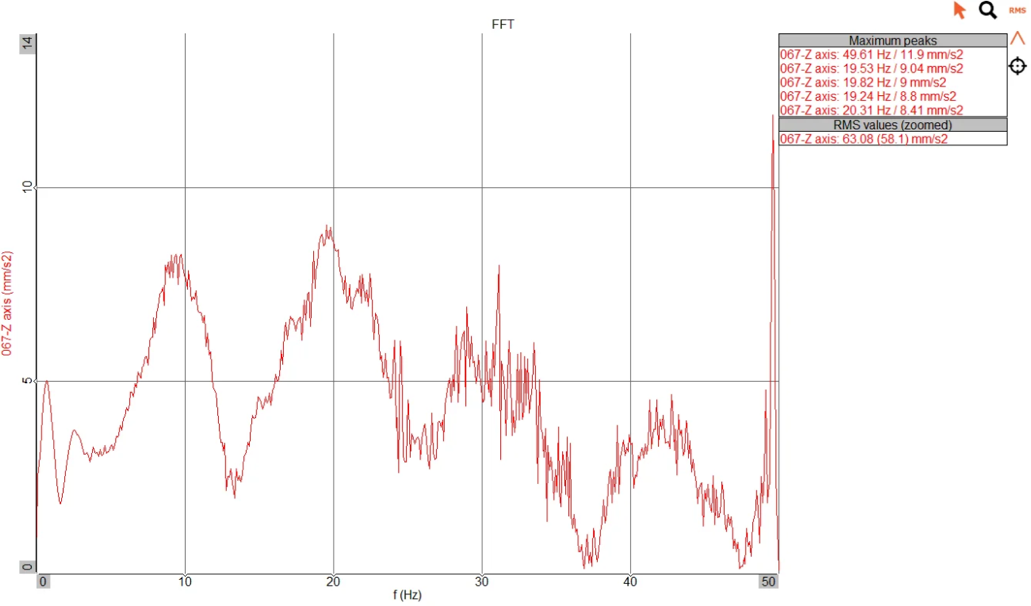

Уровень вибраций до использования стола

Уровень вибраций до использования стола серии DIT-E-PALM

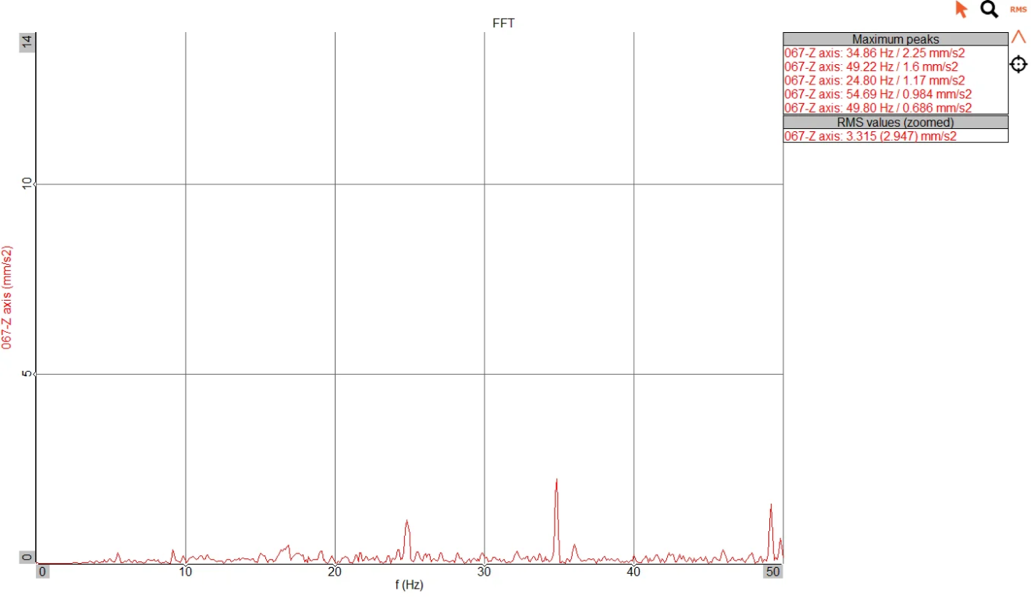

Уровень вибраций после использования стола серии DIT-E-PALM
