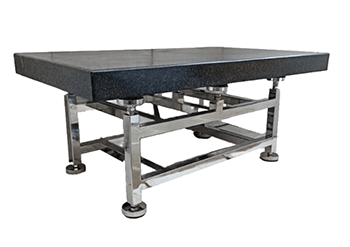

Антивибрационный стол с гранитной столешницей и двухступенчатым выравниванием (DIT-E-LDLM)

  • Подходят для измерительного и испытательного оборудования
  • Метод выравнивания по высоте  с помощью вращения нижних опор
  • Диапазон подстройки по высоте: 8 мм
  • Эффективность виброизоляции: 65 – 70%

Производитель Dynemech Systems

Узнайте цену

Описание

Столы серии DIT-E-LDLM подходят для всех типов измерительного и испытательного оборудования, используемого в лабораториях и чистых помещениях. Эти столы имеют две ступени регулируемых по уровню DLM опор. На первой ступени поворотом гайки регулируемых нижних опор можно поддерживать уровень столешницы. Эти регулируемые опоры обеспечивают жесткое расположение каркаса на полу. На второй ступени выравнивание осуществляется с помощью верхних перевернутых опор, расположенных между гранитной столешницей и верхними упорами каркаса. Гайка перевернутой опоры регулируется таким образом, чтобы гранитная плита надежно опиралась на все точки контакта и не перемещалась по каркасу. Столешница изготовлена ​​из тяжелой гранитной плиты, что обеспечивает жесткость, стабильность системы, низкую собственную частоту и высокую эффективность демпфирования. Каркас стола изготовлен ​​из конструкционной стали марки IS 2062. Для обеспечения коррозионной стойкости и долговечности на каркас нанесено порошковое покрытие. Виброизоляция достигается в 2 этапа. Первый этап виброизоляции осуществляется в ножках в нижних опорах, где в регулируемую опору встроены антивибрационные прокладки, гасящие вибрации средней и высокой частоты. Второй уровень виброизоляции осуществляется в перевернутых DLM опорах, в которых также размещен одинарный или двойной слой виброизоляционных DP1 пластин, имеющих низкую собственную частоту колебаний и гасящих большую часть входящих вибраций свыше 15 Гц. Для тяжелых версий в качестве опции предусмотрены прочные колесики для удобного перемещения стола.

Потенциальные области применения

  • Прецизионные приборы: весы, гальванометры, электронные микроскопы, атомно-абсорбционные спектрофотометры
  • Лаборатории: химический анализ, анализ образцов пищевых продуктов, научные исследования
  • Промышленность: фармацевтика, пищевая промышленность, химическая промышленность
  • Производство полупроводников: повышение точности анализов в НИОКР
  • Эксперименты по взвешиванию: высокоточные весы и измерительные приборы
  • Научные приложения: метрологическое оборудование, термогравиметрический анализ (TGA), цифровые твердомеры, микроскопы высокого разрешения, измерители шероховатости поверхности

Технические характеристики

Модель Нагрузка Длина Ширина Средняя высота Толщина столешницы Частота колебаний
DIT-E-LDLM-01 до 250 кг 500 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-LDLM-01-S1 до 250 кг 630 мм 630 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-LDLM-02 до 450 кг 750 мм 500 мм 800 - 1000 мм 80 мм 7 – 8 Гц
DIT-E-LDLM-03 до 1250 кг 900 мм 600 мм 800 - 1000 мм 100 мм 7 – 8 Гц
DIT-E-LDLM-04 до 1250 кг 1000 мм 800 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-LDLM-05 до 1250 кг 1200 мм 1000 мм 800 - 1000 мм 150 мм 7 – 8 Гц
DIT-E-LDLM-06 до 1500 кг 1800 мм 1500 мм 800 - 1000 мм 150 мм 7 – 8 Гц
Параметры эластомерной изоляции
Метод выравнивания по высоте с помощью вращения нижних опор
Диапазон подстройки по высоте 8 мм
Эффективность виброизоляции 65 – 70%

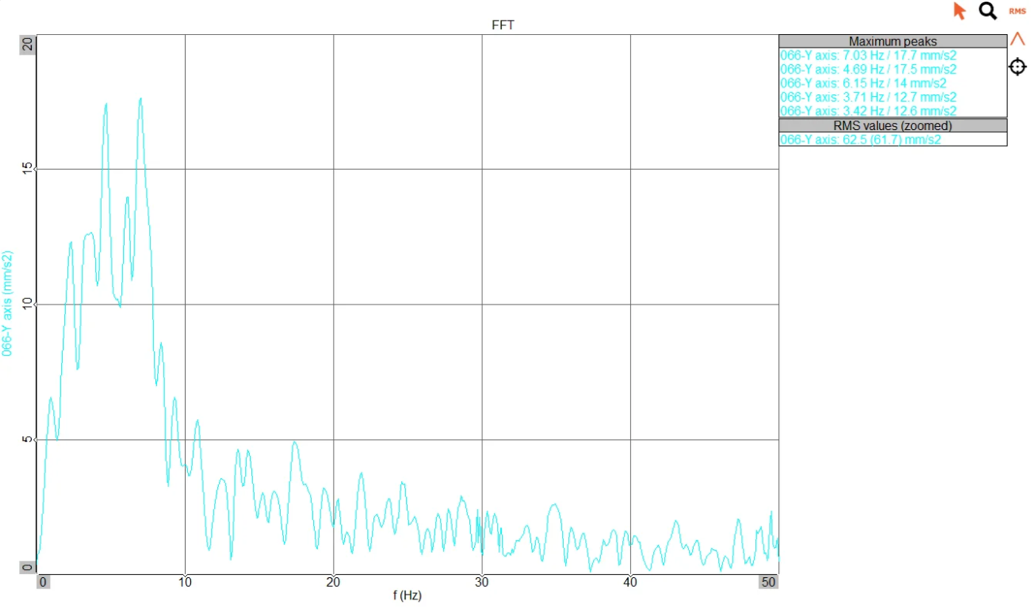

Уровень вибраций до использования стола

Уровень вибраций до использования стола серии DIT-E-LDLM

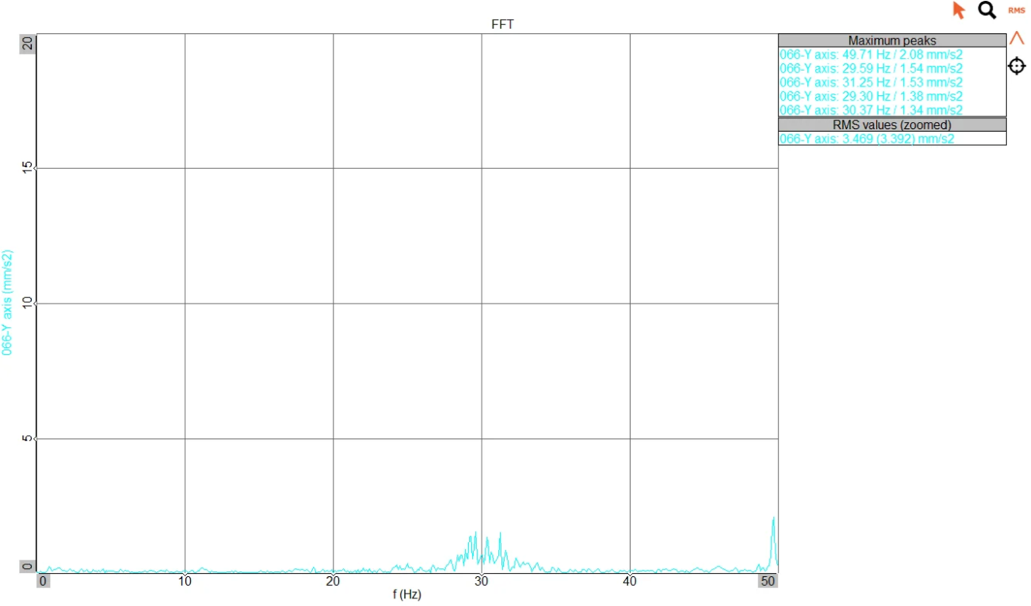

Уровень вибраций после использования стола

Уровень вибраций после использования стола серии DIT-E-LDLM
