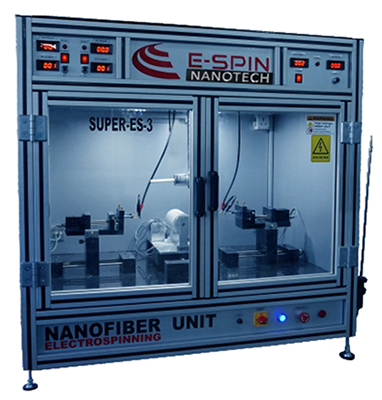

Установка для электроспиннинга SUPER ES-3А

  • Система дозирования: четыре шприцевых насоса с независимым контролем
  • Камера видеонаблюдения
  • Непрерывный спиннинг
  • Сенсорный экран
  • Двухстороннее распыление
  • Контроль температуры и влажности

Производитель E-Spin Nanotech

Узнайте цену

Описание

Электроспиннинг является одним из самых универсальных методов, используемых для образования волокон в нанодиапазоне. Типичная установка для электроспиннинга состоит из шприцевого насоса, прикрепленного к игле (фильере), источника высокого напряжения и коллектора. Между фильерой и коллектором приложен электростатический потенциал. Жидкость медленно прокачивается через фильеру. Капля удерживается собственным поверхностным натяжением на кончике фильеры, пока не приобретет электростатический заряд. После порогового накопления зарядов полимерная жидкость принимает коническую форму и из капли выделяется тонкая струйка волокон, осаждаемых на коллектор.

Применение нановолокон

Разнообразные области, в которых нановолокна полезны, включают фильтрацию, биомедицинскую отрасль, защитную одежду, электронные устройства, датчики и т.д. В фильтрации, например, воздушные фильтры, маски, фильтры для воды, газовые фильтры и т.д. В биомедицинской области и секторе здравоохранения ― каркасы тканевой инженерии, перевязочные материалы, средства доставки лекарств и т.д.; в области защитной одежды ― защита от боевых химических и биологических агентов, а также в различных электронных и сенсорных устройствах.

Система изготовления нити из волокон, полученных в процессе электроспиннинга (установка ES-3A)

Характеристики

Электроспиннинг

  • Вертикальный спиннинг
  • Горизонтальный спиннинг
  • Спиннинг из нескольких каналов одновременно
  • Регулируемое расстояние между фильерой и коллектором: до 250 мм
  • Цифровой контроль температуры в камере (до 60 оС) для поддержания температуры процесса
  • Цифровой контроль влажности в камере (до 90% отн.вл.)
  • Высокоскоростной вытяжной вентилятор для защиты от опасных паров растворителя
  • УФ-излучение: 10 Вт (стерилизация)

Подача полимера

  • Шприцевой насос, один канал: кол-во 4 шт.
  • Функция подачи
  • Управление объемом, временем и потоком
  • Объем шприца: 5 мкл–20 мл
  • Скорость потока: 1 мкл/мин–3 мл/мин (±0,05%)

Фильера

  • Одноканальная
  • Коаксиальное сопло: сердечник 21 G, оболочка 16 G
  • Многоканальное сопло (4 параллельных сопла)
  • Электроспиннинг в растворителе (совместимо с водой, ацетоном, метанолом и другими растворителями)

Параметры напряжения

  • 2 источника высокого напряжения
  • Выходное напряжение: от 0 до 50 кВ ± 0,05%
  • Регулировка напряжения: 0,1 кВ
  • Выходной ток: от 0 до 400 мкА
  • Контроль и мониторинг значений напряжения и тока
  • Отключение при перегрузке — устройство отключается, если ток превышает 20% от максимального выходного тока
  • Автоматическое отключение защиты от высокого напряжения при открытии двери

Коллекторы

  • Пластина: Ширина = 255 мм Длина = 150 мм Толщина = 10 мм
  • Барабан: Диаметр = 100 мм, Длина = 200 мм
  • Диск: Диаметр = 100 мм, Длина = 10 мм, скорость вращения 200-3500 об/мин
  • Штифт: длина 220 мм
  • Конвейерный коллектор (опционально): зона осаждения полимера: Ширина = 220 мм; Длина = 1000 мм; Скорость конвейера: от 0,2 м/мин до 2 м/мин

Перемещение

  • Ось X: Программная автоматическая регулировка расстояния
  • Ось Y: Программируемое поперечное движение Длина хода: 300 мм
  • Скорость: Три скорости регулировки (медленная, средняя и быстрая)
  • Ось Z: Ручная регулировка расстояния

Операционный контроль с ноутбука с предустановленным программным обеспечением SUPER ES-3

Система плетения

  • Регулировка скорости вращения коллектора пряжи (от 300 до 5000 об/мин)
  • Транспортировка: программно автоматизированная
  • Намотчик: программно автоматизированная

Области применения нановолокон, получаемых с помощью процесса электроспиннинга

Нановолокно представляет собой непрерывное волокно, имеющее диаметр в диапазоне миллиардных долей метра.Самые маленькие нановолокна имеют диаметр от 1.5 до 1.75 нанометров. Подробнее...

2010
Polyamide 6 Nanofibrous Nonwovens via Electrospinning
Authors: Enrico Marsano, Lijo Francis, Francesco Giunco
DOI 10.1002/app.32118
Simultaneous electrospin–electrosprayed biocomposite nanofibrous scaffolds for bone tissue regeneration
Authors: Lijo Francis a, J. Venugopal , Molamma P Prabhakaran , V. Thavasi , E. Marsano , S. Ramakrishna
doi:10.1016/j.actbio.2010.05.001
Synthesis, characterization and mechanical properties of nylon–silver composite nanofibers prepared by electrospinning
Authors: Lijo Francis, J. Venugopal, Molamma P Prabhakaran , V. Thavasi, E. Marsano, S. Ramakrishna
doi:10.1016/j.actbio.2010.05.001.
2011
Tunable hierarchical TiO2 nanostructures by controlled annealing of electrospun fibers: formation mechanism, morphology, crystallographic phase and photoelectrochemical performance analysis Authors: P. Suresh Kumar,a S. A. Syed Nizar,c J. Sundaramurthy,a P. Ragupathy,a V. Thavasi,*c S. G. Mhaisalkara and S. Ramakrishna DOI: 10.1039/c1jm10859j
Electrospun Polyimide/Titanium Dioxide Composite Nanofibrous Membrane by Electrospinning and Electrospraying Authors: Lijo F, Marsano E, Vijila C, Barhate RS, Vijay VK, Ramakrishna S, Thavasi V doi:10.1166/jnn.2011.3109
2012
Electrospun a-Fe2O3 nanorods as a stable, high capacity anode material for Li-ion batteries Authors: Christie T. Cherian, J. Sundaramurthy, M. Kalaivani, P. Ragupathy, P. Suresh Kumar, V. Thavasi, M. V. Reddy, Chorng Haur Sow, S. G. Mhaisalkar, S. Ramakrishna and B. V. R. Chowdari DOI: 10.1039/c2jm31053h
Localized Delivery of Dexamethasone from Electrospun Fibers Reduces the Foreign Body Response Authors: Nathaniel M. Vacanti, Hao Cheng, Paulina S. Hill, João D.T. Guerreiro, Tram T. Dang, Minglin Ma, Shanée Watson, Nathaniel S. Hwang, Robert Langer, and Daniel G. Anderson dx.doi.org/10.1021/bm300520u | Biomacromolecules 2012, 13, 3031−3038
Synthesis and fabrication of nanostructured hydrophobic polyazole membranes for low-energy water recovery Authors: Husnul Maab, LijoFrancis, Ahmad Al-saadi, CyrilAubry, Noreddine Ghaffour, Gary Amy, Suzana P. Nunes www.dx.doi.org/10.1016/j.memsci.2012.07.009
Preparation and characterization of barium titanate Authors: B. Sahoo, P.K. Panda doi:10.1016/j.ceramint.2012.03.025
2013
Preparation and characterization of Samaria nanofibers;
Authors: P.K. Panda
www.dx.doi.org/10.1016/j.ceramint.2012.11.048
Synthesis and characterization of manganese tetroxide (Mn3O4)
Authors: Benudhar SAHOO, Prasanta Kumar PANDA
DOI: 10.1007/s40145-013-0037-1
MECHANICAL PROPERTIES ASSESMENT OF ELECTROSPUN
TEOS NANOFIBERS WITH EPON 862/W RESIN SYSTEM IN A
FIBER GLASS COMPOSITE
Authors: Legun Emmanwori, Dattaji K. Shinde, Ajit D. Kelkar
2014
Highly Sensitive Biofunctionalized Mesoporous Electrospun TiO2 Nanofiber Based Interface for Biosensing Authors: Kunal Mondal, Md. Azahar Ali, Ved V. Agrawal, Bansi D. Malhotra, and Ashutosh Sharma www.dx.doi.org/10.1021/am404931f | ACS Appl. Mater. Interfaces 2014, 6, 2516−2527

Facile synthesis of smart biopolymeric nanofibers toxic ion removal and disinfection control Authors: Divya Chauhan, Jaya Dwivedi and Nalini Sankararamakrishnan www.rsc.org/advances
Novel chitosan/PVA/zerovalent iron biopolymeric nanofibers with enhanced arsenic removal applications Authors: Divya Chauhan, Jaya Dwivedi & Nalini Sankararamakrishnan DOI 10.1007/s11356-014-2864-1

Electrospun PCL/PEO coaxial fibers for basic growth factor delivery Authors: Marina Rubert, Jeppe Dehli, Yan-Fang Li, Mehmet Berat Taskin, Ruodan Xu, Besenbachera and Menglin Chen DOI: 10.1039/c4tb01258e
Electrosprayed inulin microparticles for microbiota triggeredtargeting of colon
Authors: Arvind K. Jain, Vishesh Sood, Meghali Bora, Rajesh Vasita, Dhirendra S. Katti
www.dx.doi.org/10.1016/j.carbpol.2014.05.087

Effect of TEOS Electrospun Nanofiber Modified Resin on Interlaminar Shear Strength of Glass Fiber/Epoxy Composite
Authors: Dattaji K. Shinde, Ajit D. Kelkar
MECHANICAL PROPERTIES OF WOVEN FIBERGLASS COMPOSITE INTERLEAVED WITH GLASS NANOFIBERS
Authors: Dattaji Shinde
2015
Fabrication and surface functionalization of electrospun polystyrene submicron fibers with controllable surface roughness Authors: Anulekha K. Haridas, Chandra S. Sharma, V. Sritharanc and Tata N. Rao www.rsc.org/advances
Coaxial electrospun poly(lactic acid)/silk fibroin nano fibers incorporated with nerve growth factor support the differentiation of neuronal stem cells Authors: Lingling Tian, Molamma P. Prabhakaran, Jue Hu, Menglin Chen, Flemming Besenbacherb and Seeram Ramakrishnaa DOI: 10.1039/c5ra05773f
Poly(norepinephrine) as a functional bio-interface for neuronal differentiation on electrospun fibers Authors: Mehmet Berat Taskin, Ruodan Xu, Huiling Zhao, Xueqin Wang, Mingdong Dong, Flemming Besenbacher and Menglin Chen DOI: 10.1039/c5cp00413f
Electronic Properties of Lead-Free (Ba0.95Ca0.05)(Ti0.92Sn0.08)O3 Piezoceramic Nanofibers by Electrospinning Authors: BENUDHAR SAHOO and PRASANTA KUMAR PANDA DOI: 10.1007/s11664-015-3945-8
2016
Recent advances in the synthesis and application of photocatalytic metal–metal oxide core–shell nanoparticles for environmental remediation and their recycling process Authors: Kunal Mondal and Ashutosh Sharma DOI: 10.1039/c6ra18102c

Non-mulberry silk fibroin based smart nanofibrous wound dressing for chronic cutaneous ulcers. European cells & materials Authors: D Chouhan1, S Nandi, Biman B Mandal www.ecmjournal.org
Novel polyvinyl alcohol-bioglass 45S5 based composite nanofibrous membranes as bone scaffolds Authors: Nisha Shankhwar, Manishekhar Kumar, Biman B. Mandal, A. Srinivasan, www.dx.doi.org/10.1016/j.msec.2016.08.018

Nano structured carbon and polymer materials e Synthesis and their application in energy conversion devices Authors: Debmalya Roy, Babita Shastri, Md. Imamuddin, K. Mukhopadhyay, K.U. Bhasker Rao doi:10.1016/j.renene.2010.09.010
Synergistic effect of topography, surface chemistry and conductivity of the electrospun nanofibrous scaffold on cellular response of PC12 cells
Authors: Lingling Tian, Molamma P. Prabhakaran, Jue Hu, Menglin Chen, Flemming Besenbacher, Seeram Ramakrishna
www.dx.doi.org/10.1016/j.colsurfb.2016.05.032

Composite nanofibrous sheets of fatty acids and polymers as thermo-regulating enclosures
Authors: Ruchika Gupta, Soumya Kedia, Neelam Saurakhiya, Atul Sharma, Amit Ranjan
www.dx.doi.org/10.1016/j.solmat.2016.07.033
Preparation and Characterization of SnO2 Nanofibers via Electrospinning
Authors: Chandraiah M, Benudhar Sahoo, Prasanta Kumar Panda
DOI: 10.1080/0371750X.2014.923786e
2017
Fe3O4 Nanoparticles Embedded Hollow Mesoporous Carbon Nanofibers and Polydimethylsiloxane-Based Nanocomposites as Efficient Microwave Absorber Authors: Bablu Mordina, Rudra Kumar, Rajesh Kumar Tiwari, Dipak Kumar Setua, and Ashutosh Sharma DOI: 10.1021/acs.jpcc.6b12941 J. Phys. Chem. C 2017, 121, 7810−7820
Role of non-mulberry silk fibroin in deposition and regulation of extracellular matrix towards accelerated wound healing Authors: Dimple Chouhan, Bijayshree Chakraborty, Samit K. Nandi, Biman B. Mandal DOI: 10.1016/j.actbio.2016.10.019
RImproved visible-light photocatalytic activity in ZnTiO3 nanopowder prepared by sol-electrospinning Authors: Shama Perween, Amit Ranjan dx.doi.org/10.1016/j.solmat.2017.01.020
