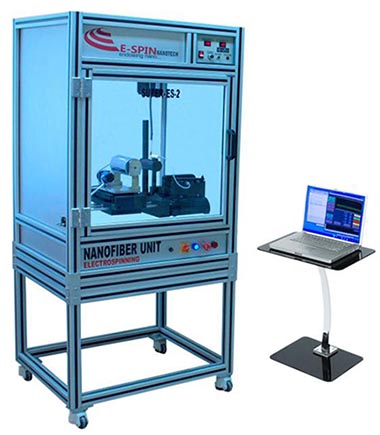

Установка для электроспиннинга SUPER ES-2А
- Система дозирования: два шприцевых насоса с независимым контролем
- Напряжение: до 50 кВт
- Коллекторы: пластина, барабан, диск
- Дополнительная насадка «ядро-оболочка»
- Сенсорный экран для управления процессом
- Электроспиннинг на поверхности растворителя
Производитель E-Spin Nanotech
Описание
Характеристики
Материалы
Области применения
Публикации
Описание
Электроспиннинг является одним из самых универсальных методов, используемых для образования волокон в нанодиапазоне. Типичная установка для электроспиннинга состоит из шприцевого насоса, прикрепленного к игле (фильере), источника высокого напряжения и коллектора. Между фильерой и коллектором приложен электростатический потенциал. Жидкость медленно прокачивается через фильеру. Капля удерживается собственным поверхностным натяжением на кончике фильеры, пока не приобретет электростатический заряд. После порогового накопления зарядов полимерная жидкость принимает коническую форму и из капли выделяется тонкая струйка волокон, осаждаемых на коллектор.
Применение нановолокон
Разнообразные области, в которых нановолокна полезны, включают фильтрацию, биомедицинскую отрасль, защитную одежду, электронные устройства, датчики и т.д. В фильтрации, например, воздушные фильтры, маски, фильтры для воды, газовые фильтры и т.д. В биомедицинской области и секторе здравоохранения ― каркасы тканевой инженерии, перевязочные материалы, средства доставки лекарств и т.д.; в области защитной одежды ― защита от боевых химических и биологических агентов, а также в различных электронных и сенсорных устройствах.
Обзор установки для получение полимерных нановолокон методом электроспиннинга
Технические характеристики
Установка электроспиннинга
- Вертикальный спиннинг
- Горизонтальный спиннинг
- Спиннинг из нескольких каналов одновременно
- Расстояние между фильерой и коллектором: до 250 мм
- Цифровой контроль температуры окружающей среды до 60 градусов для контроля и поддержания условий процесса
- Цифровой контроль влажности окружающей среды до 90% RH для контроля и поддержания условий процесса
- Высокоскоростной вытяжной вентилятор для защиты от опасных паров растворителя
- УФ-излучение: 10 Вт (стерилизация)
- Га6ариты установки: 720 x 820 x 1750 мм
Подача полимера
- Шприцевой насос, один канал: кол-во 2 шт.
- Управление о6ъемом, временем и потоком
- Допустимый о6ъем шприца: 5 мкл–20 мл
- Скорость потока: 1 мкл/мин–3 мл/мин (±0,05%)
Фильера
- Одноканальная
- Коаксиальное сопло: сердечник 21 G, о6олочка 16 G
- Многоканальное сопло (4 параллельных сопла)
- Электроспиннинг в растворителе (совместимо с водой, ацетоном, метанолом и другими растворителями)
Параметры напряжения
- Выходное напряжение: от 0 до 50 кВ ± 0,05%
- Регулировка напряжения: 0,1 кВ
- Выходной ток: от 0 до 400 мкA
- Контроль и мониторинг значений напряжения и тока
- Отключение при перегрузке — устройство отключается, если ток превышает 20% от максимального выходного тока
- Aвтоматическое отключение защитыот высокого напряжения при открытии двери
Коллекторы
- Пластина: Ширина = 220 мм Длина = 150 мм Толщина = 10 мм ИЛИ Ширина = 255 мм Длина = 150 мм Толщина = 10 мм
- Бара6ан: Диаметр = 85 мм, Длина = 165 мм ИЛИ Диаметр = 100 мм, Длина = 200 мм
- Диск: Диаметр = 85 мм, Длина = 10 мм ИЛИ Диаметр = 100 мм, Длина = 10 мм
Перемещение
- Ось X: Программная автоматическая регулировка расстояния
- Ось Y: Программируемое поперечное движение Длина хода: 300 мм
- Скорость: Три скорости регулировки (медленная, средняя и 6ыстрая)
- Ось Z: Ручная регулировка расстояния
- Операционный контроль HMI/PLC с предустановленным программным о6еспечением
- Камера для на6людения за процессом в режиме реального времени
Области применения нановолокон, получаемых с помощью процесса электроспиннинга
Нановолокно представляет собой непрерывное волокно, имеющее диаметр в диапазоне миллиардных долей метра.Самые маленькие нановолокна имеют диаметр от 1.5 до 1.75 нанометров. Подробнее...
| 2010 |  Polyamide 6 Nanofibrous Nonwovens via Electrospinning Authors: Enrico Marsano, Lijo Francis, Francesco Giunco DOI 10.1002/app.32118 |
 Simultaneous electrospin–electrosprayed biocomposite nanofibrous scaffolds for bone tissue regeneration Authors: Lijo Francis a, J. Venugopal , Molamma P Prabhakaran , V. Thavasi , E. Marsano , S. Ramakrishna doi:10.1016/j.actbio.2010.05.001 |
 Synthesis, characterization and mechanical properties of nylon–silver composite nanofibers prepared by electrospinning Authors: Lijo Francis, J. Venugopal, Molamma P Prabhakaran , V. Thavasi, E. Marsano, S. Ramakrishna doi:10.1016/j.actbio.2010.05.001. |
| 2011 |  Tunable hierarchical TiO2 nanostructures by controlled annealing of electrospun fibers: formation mechanism, morphology, crystallographic phase and photoelectrochemical performance analysis Authors: P. Suresh Kumar,a S. A. Syed Nizar,c J. Sundaramurthy,a P. Ragupathy,a V. Thavasi,*c S. G. Mhaisalkara and S. Ramakrishna DOI: 10.1039/c1jm10859j |
 Electrospun Polyimide/Titanium Dioxide Composite Nanofibrous Membrane by Electrospinning and Electrospraying Authors: Lijo F, Marsano E, Vijila C, Barhate RS, Vijay VK, Ramakrishna S, Thavasi V doi:10.1166/jnn.2011.3109 |
| 2012 |  Electrospun a-Fe2O3 nanorods as a stable, high capacity anode material for Li-ion batteries Authors: Christie T. Cherian, J. Sundaramurthy, M. Kalaivani, P. Ragupathy, P. Suresh Kumar, V. Thavasi, M. V. Reddy, Chorng Haur Sow, S. G. Mhaisalkar, S. Ramakrishna and B. V. R. Chowdari DOI: 10.1039/c2jm31053h |
 Localized Delivery of Dexamethasone from Electrospun Fibers Reduces the Foreign Body Response Authors: Nathaniel M. Vacanti, Hao Cheng, Paulina S. Hill, João D.T. Guerreiro, Tram T. Dang, Minglin Ma, Shanée Watson, Nathaniel S. Hwang, Robert Langer, and Daniel G. Anderson dx.doi.org/10.1021/bm300520u | Biomacromolecules 2012, 13, 3031−3038 |
 Synthesis and fabrication of nanostructured hydrophobic polyazole membranes for low-energy water recovery Authors: Husnul Maab, LijoFrancis, Ahmad Al-saadi, CyrilAubry, Noreddine Ghaffour, Gary Amy, Suzana P. Nunes www.dx.doi.org/10.1016/j.memsci.2012.07.009 |
 Preparation and characterization of barium titanate Authors: B. Sahoo, P.K. Panda doi:10.1016/j.ceramint.2012.03.025 |
| 2013 |  Preparation and characterization of Samaria nanofibers; Authors: P.K. Panda www.dx.doi.org/10.1016/j.ceramint.2012.11.048 |
 Synthesis and characterization of manganese tetroxide (Mn3O4) Authors: Benudhar SAHOO, Prasanta Kumar PANDA DOI: 10.1007/s40145-013-0037-1 |
 MECHANICAL PROPERTIES ASSESMENT OF ELECTROSPUN TEOS NANOFIBERS WITH EPON 862/W RESIN SYSTEM IN A FIBER GLASS COMPOSITE Authors: Legun Emmanwori, Dattaji K. Shinde, Ajit D. Kelkar |
| 2014 |  Highly Sensitive Biofunctionalized Mesoporous Electrospun TiO2 Nanofiber Based Interface for Biosensing Authors: Kunal Mondal, Md. Azahar Ali, Ved V. Agrawal, Bansi D. Malhotra, and Ashutosh Sharma www.dx.doi.org/10.1021/am404931f | ACS Appl. Mater. Interfaces 2014, 6, 2516−2527  Facile synthesis of smart biopolymeric nanofibers toxic ion removal and disinfection control Authors: Divya Chauhan, Jaya Dwivedi and Nalini Sankararamakrishnan www.rsc.org/advances |
 Novel chitosan/PVA/zerovalent iron biopolymeric nanofibers with enhanced arsenic removal applications Authors: Divya Chauhan, Jaya Dwivedi & Nalini Sankararamakrishnan DOI 10.1007/s11356-014-2864-1  Electrospun PCL/PEO coaxial fibers for basic growth factor delivery Authors: Marina Rubert, Jeppe Dehli, Yan-Fang Li, Mehmet Berat Taskin, Ruodan Xu, Besenbachera and Menglin Chen DOI: 10.1039/c4tb01258e |
 Electrosprayed inulin microparticles for microbiota triggeredtargeting of colon Authors: Arvind K. Jain, Vishesh Sood, Meghali Bora, Rajesh Vasita, Dhirendra S. Katti www.dx.doi.org/10.1016/j.carbpol.2014.05.087  Effect of TEOS Electrospun Nanofiber Modified Resin on Interlaminar Shear Strength of Glass Fiber/Epoxy Composite Authors: Dattaji K. Shinde, Ajit D. Kelkar |
 MECHANICAL PROPERTIES OF WOVEN FIBERGLASS COMPOSITE INTERLEAVED WITH GLASS NANOFIBERS Authors: Dattaji Shinde |
| 2015 |  Fabrication and surface functionalization of electrospun polystyrene submicron fibers with controllable surface roughness Authors: Anulekha K. Haridas, Chandra S. Sharma, V. Sritharanc and Tata N. Rao www.rsc.org/advances |
 Coaxial electrospun poly(lactic acid)/silk fibroin nano fibers incorporated with nerve growth factor support the differentiation of neuronal stem cells Authors: Lingling Tian, Molamma P. Prabhakaran, Jue Hu, Menglin Chen, Flemming Besenbacherb and Seeram Ramakrishnaa DOI: 10.1039/c5ra05773f |
 Poly(norepinephrine) as a functional bio-interface for neuronal differentiation on electrospun fibers Authors: Mehmet Berat Taskin, Ruodan Xu, Huiling Zhao, Xueqin Wang, Mingdong Dong, Flemming Besenbacher and Menglin Chen DOI: 10.1039/c5cp00413f |
 Electronic Properties of Lead-Free (Ba0.95Ca0.05)(Ti0.92Sn0.08)O3 Piezoceramic Nanofibers by Electrospinning Authors: BENUDHAR SAHOO and PRASANTA KUMAR PANDA DOI: 10.1007/s11664-015-3945-8 |
| 2016 |  Recent advances in the synthesis and application of photocatalytic metal–metal oxide core–shell nanoparticles for environmental remediation and their recycling process Authors: Kunal Mondal and Ashutosh Sharma DOI: 10.1039/c6ra18102c  Non-mulberry silk fibroin based smart nanofibrous wound dressing for chronic cutaneous ulcers. European cells & materials Authors: D Chouhan1, S Nandi, Biman B Mandal www.ecmjournal.org |
 Novel polyvinyl alcohol-bioglass 45S5 based composite nanofibrous membranes as bone scaffolds Authors: Nisha Shankhwar, Manishekhar Kumar, Biman B. Mandal, A. Srinivasan, www.dx.doi.org/10.1016/j.msec.2016.08.018  Nano structured carbon and polymer materials e Synthesis and their application in energy conversion devices Authors: Debmalya Roy, Babita Shastri, Md. Imamuddin, K. Mukhopadhyay, K.U. Bhasker Rao doi:10.1016/j.renene.2010.09.010 |
 Synergistic effect of topography, surface chemistry and conductivity of the electrospun nanofibrous scaffold on cellular response of PC12 cells Authors: Lingling Tian, Molamma P. Prabhakaran, Jue Hu, Menglin Chen, Flemming Besenbacher, Seeram Ramakrishna www.dx.doi.org/10.1016/j.colsurfb.2016.05.032  Composite nanofibrous sheets of fatty acids and polymers as thermo-regulating enclosures Authors: Ruchika Gupta, Soumya Kedia, Neelam Saurakhiya, Atul Sharma, Amit Ranjan www.dx.doi.org/10.1016/j.solmat.2016.07.033 |
 Preparation and Characterization of SnO2 Nanofibers via Electrospinning Authors: Chandraiah M, Benudhar Sahoo, Prasanta Kumar Panda DOI: 10.1080/0371750X.2014.923786e |
| 2017 |  Fe3O4 Nanoparticles Embedded Hollow Mesoporous Carbon Nanofibers and Polydimethylsiloxane-Based Nanocomposites as Efficient Microwave Absorber Authors: Bablu Mordina, Rudra Kumar, Rajesh Kumar Tiwari, Dipak Kumar Setua, and Ashutosh Sharma DOI: 10.1021/acs.jpcc.6b12941 J. Phys. Chem. C 2017, 121, 7810−7820 |
 Role of non-mulberry silk fibroin in deposition and regulation of extracellular matrix towards accelerated wound healing Authors: Dimple Chouhan, Bijayshree Chakraborty, Samit K. Nandi, Biman B. Mandal DOI: 10.1016/j.actbio.2016.10.019 |
 RImproved visible-light photocatalytic activity in ZnTiO3 nanopowder prepared by sol-electrospinning Authors: Shama Perween, Amit Ranjan dx.doi.org/10.1016/j.solmat.2017.01.020 |
