Установка для электроспиннинга SUPER ES-2

  • Два шприцевых насоса
  • Коллекторы: пластина, барабан, диск, стержень
  • Выходное напряжение: до 40 кВ
  • Управление с ПК

Производитель E-Spin Nanotech

Узнайте цену

Принцип работы

Лабораторная установка для получения нановолокон методом электроспиннинга функционирует следующим образом:

  • Полимерный раствор подается через сопло под воздействием электрического поля.
  • Раствор формирует "электроспиннинговую струю", которая растягивается и испаряется.
  • Струя образует нити-нановолокна, оседающие на коллекторе.
  • Нановолокна обладают уникальной микроструктурой и предельно малым диаметром от нескольких нм до мкм.

Такой метод позволяет тщательно контролировать размеры и структуру нановолокон, делая их применимыми в различных сферах.

Технические характеристики

Электроспиннинг
  • Вертикальный спиннинг
  • Горизонтальный спиннинг
  • Спиннинг из нескольких каналов одновременно
  • Спиннинг над слоем жидкости
  • Расстояние между фильерой и коллектором: до 250 мм
Подача полимера
  • Шприцевой насос, один канал: кол-во 2 шт.
  • Функция подачи и откачки
  • Управление объемом, временем нанесения и потоком
  • Объем шприца: 5 мкл–20 мл
  • Скорость потока: 0.1 мл/ч – 60 мл/ч (±0,05%)
Фильера
  • Одноканальная
  • Коаксиальное сопло: сердечник 21 G, оболочка 16 G
  • Многоканальное сопло (4 параллельных сопла)
  • Электроспиннинг в растворителе (совместимо с водой, ацетоном, метанолом и другими растворителями)
Параметры напряжения
  • Выходное напряжение: от 0 до 40 кВ ± 0,05%
  • Регулировка напряжения: 0,1 кВ
  • Выходной ток: от 0 до 400 мкА
  • Контроль и мониторинг значений напряжения и тока
  • Отключение при перегрузке — устройство отключается, если ток превышает 20% от максимального выходного тока
  • Автоматическое отключение защиты от высокого напряжения при открытии двери
Коллекторы
  • Неподвижный коллектор (250 мм х 150 мм)
  • Барабанный коллектор (D= 200 мм, L=200 мм)
  • Барабанный коллектор (D= 95 мм, L=200 мм)
  • Дисковый коллектор (D= 100 мм, L=200 мм, W=10 мм)
  • Стержневой коллектор–1 (D= 2 мм, L=180 мм)
  • Стержневой коллектор-2 (D= 4 мм, L=180 мм)
  • Стержневой коллектор-3 (D= 8 мм, L=180 мм)
Перемещение
  • Ось X: Программная автоматическая регулировка расстояния
  • Ось Y: Программируемое поперечное движение
  • Скорость: Три скорости регулировки (медленная, средняя и быстрая)
  • Ось Z: Ручная регулировка расстояния
Дополнительно
  • УФ-излучение: 10 Вт (стерилизация камеры)
  • Высокоскоростной вытяжной вентилятор для защиты от опасных паров растворителя
  • Отображение параметров температуры и влажности

Области применения

  • Биомедицина:
 для создания тканевых скелетов, применяемых в тканевой инженерии и регенеративной медицине.
  • Текстильная промышленность:
 создание высококачественных нановолоконных тканей и материалов.
  • Фармацевтика:
 разработка новых форм выпуска лекарственных препаратов.
  • Пищевая промышленность:
 производство нановолоконных оболочек и покрытий для продуктов.
  • Энергетика:
 создание электролитических мембран для топливных элементов, аккумуляторов и суперконденсаторов
  • Электроника:
 изготовление элементов с использованием нановолокон.
  • Химическая промышленность:
 изготовление катализаторов, фильтров и мембран
  • Экология:
 создание эффективных фильтров для очистки воды и воздуха от загрязнений.

Более подробно про области применения нановолокон, получаемых методом электроспиннинга...

Обзор установки для получение полимерных нановолокон методом электроспиннинга

2010
Polyamide 6 Nanofibrous Nonwovens via Electrospinning
Authors: Enrico Marsano, Lijo Francis, Francesco Giunco
DOI 10.1002/app.32118
Simultaneous electrospin–electrosprayed biocomposite nanofibrous scaffolds for bone tissue regeneration
Authors: Lijo Francis a, J. Venugopal , Molamma P Prabhakaran , V. Thavasi , E. Marsano , S. Ramakrishna
doi:10.1016/j.actbio.2010.05.001
Synthesis, characterization and mechanical properties of nylon–silver composite nanofibers prepared by electrospinning
Authors: Lijo Francis, J. Venugopal, Molamma P Prabhakaran , V. Thavasi, E. Marsano, S. Ramakrishna
doi:10.1016/j.actbio.2010.05.001.
2011
Tunable hierarchical TiO2 nanostructures by controlled annealing of electrospun fibers: formation mechanism, morphology, crystallographic phase and photoelectrochemical performance analysis Authors: P. Suresh Kumar,a S. A. Syed Nizar,c J. Sundaramurthy,a P. Ragupathy,a V. Thavasi,*c S. G. Mhaisalkara and S. Ramakrishna DOI: 10.1039/c1jm10859j
Electrospun Polyimide/Titanium Dioxide Composite Nanofibrous Membrane by Electrospinning and Electrospraying Authors: Lijo F, Marsano E, Vijila C, Barhate RS, Vijay VK, Ramakrishna S, Thavasi V doi:10.1166/jnn.2011.3109
2012
Electrospun a-Fe2O3 nanorods as a stable, high capacity anode material for Li-ion batteries Authors: Christie T. Cherian, J. Sundaramurthy, M. Kalaivani, P. Ragupathy, P. Suresh Kumar, V. Thavasi, M. V. Reddy, Chorng Haur Sow, S. G. Mhaisalkar, S. Ramakrishna and B. V. R. Chowdari DOI: 10.1039/c2jm31053h
Localized Delivery of Dexamethasone from Electrospun Fibers Reduces the Foreign Body Response Authors: Nathaniel M. Vacanti, Hao Cheng, Paulina S. Hill, João D.T. Guerreiro, Tram T. Dang, Minglin Ma, Shanée Watson, Nathaniel S. Hwang, Robert Langer, and Daniel G. Anderson dx.doi.org/10.1021/bm300520u | Biomacromolecules 2012, 13, 3031−3038
Synthesis and fabrication of nanostructured hydrophobic polyazole membranes for low-energy water recovery Authors: Husnul Maab, LijoFrancis, Ahmad Al-saadi, CyrilAubry, Noreddine Ghaffour, Gary Amy, Suzana P. Nunes www.dx.doi.org/10.1016/j.memsci.2012.07.009

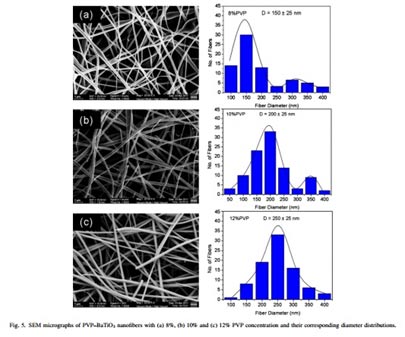

Preparation and characterization of barium titanate Authors: B. Sahoo, P.K. Panda doi:10.1016/j.ceramint.2012.03.025
2013
Preparation and characterization of Samaria nanofibers;
Authors: P.K. Panda
www.dx.doi.org/10.1016/j.ceramint.2012.11.048
Synthesis and characterization of manganese tetroxide (Mn3O4)
Authors: Benudhar SAHOO, Prasanta Kumar PANDA
DOI: 10.1007/s40145-013-0037-1
MECHANICAL PROPERTIES ASSESMENT OF ELECTROSPUN
TEOS NANOFIBERS WITH EPON 862/W RESIN SYSTEM IN A
FIBER GLASS COMPOSITE
Authors: Legun Emmanwori, Dattaji K. Shinde, Ajit D. Kelkar
2014
Highly Sensitive Biofunctionalized Mesoporous Electrospun TiO2 Nanofiber Based Interface for Biosensing Authors: Kunal Mondal, Md. Azahar Ali, Ved V. Agrawal, Bansi D. Malhotra, and Ashutosh Sharma www.dx.doi.org/10.1021/am404931f | ACS Appl. Mater. Interfaces 2014, 6, 2516−2527

Facile synthesis of smart biopolymeric nanofibers toxic ion removal and disinfection control Authors: Divya Chauhan, Jaya Dwivedi and Nalini Sankararamakrishnan www.rsc.org/advances
Novel chitosan/PVA/zerovalent iron biopolymeric nanofibers with enhanced arsenic removal applications Authors: Divya Chauhan, Jaya Dwivedi & Nalini Sankararamakrishnan DOI 10.1007/s11356-014-2864-1

Electrospun PCL/PEO coaxial fibers for basic growth factor delivery Authors: Marina Rubert, Jeppe Dehli, Yan-Fang Li, Mehmet Berat Taskin, Ruodan Xu, Besenbachera and Menglin Chen DOI: 10.1039/c4tb01258e
Electrosprayed inulin microparticles for microbiota triggeredtargeting of colon
Authors: Arvind K. Jain, Vishesh Sood, Meghali Bora, Rajesh Vasita, Dhirendra S. Katti
www.dx.doi.org/10.1016/j.carbpol.2014.05.087

Effect of TEOS Electrospun Nanofiber Modified Resin on Interlaminar Shear Strength of Glass Fiber/Epoxy Composite
Authors: Dattaji K. Shinde, Ajit D. Kelkar
MECHANICAL PROPERTIES OF WOVEN FIBERGLASS COMPOSITE INTERLEAVED WITH GLASS NANOFIBERS
Authors: Dattaji Shinde
2015
Fabrication and surface functionalization of electrospun polystyrene submicron fibers with controllable surface roughness Authors: Anulekha K. Haridas, Chandra S. Sharma, V. Sritharanc and Tata N. Rao www.rsc.org/advances
Coaxial electrospun poly(lactic acid)/silk fibroin nano fibers incorporated with nerve growth factor support the differentiation of neuronal stem cells Authors: Lingling Tian, Molamma P. Prabhakaran, Jue Hu, Menglin Chen, Flemming Besenbacherb and Seeram Ramakrishnaa DOI: 10.1039/c5ra05773f
Poly(norepinephrine) as a functional bio-interface for neuronal differentiation on electrospun fibers Authors: Mehmet Berat Taskin, Ruodan Xu, Huiling Zhao, Xueqin Wang, Mingdong Dong, Flemming Besenbacher and Menglin Chen DOI: 10.1039/c5cp00413f
Electronic Properties of Lead-Free (Ba0.95Ca0.05)(Ti0.92Sn0.08)O3 Piezoceramic Nanofibers by Electrospinning Authors: BENUDHAR SAHOO and PRASANTA KUMAR PANDA DOI: 10.1007/s11664-015-3945-8
2016
Recent advances in the synthesis and application of photocatalytic metal–metal oxide core–shell nanoparticles for environmental remediation and their recycling process Authors: Kunal Mondal and Ashutosh Sharma DOI: 10.1039/c6ra18102c

Non-mulberry silk fibroin based smart nanofibrous wound dressing for chronic cutaneous ulcers. European cells & materials Authors: D Chouhan1, S Nandi, Biman B Mandal www.ecmjournal.org
Novel polyvinyl alcohol-bioglass 45S5 based composite nanofibrous membranes as bone scaffolds Authors: Nisha Shankhwar, Manishekhar Kumar, Biman B. Mandal, A. Srinivasan, www.dx.doi.org/10.1016/j.msec.2016.08.018

Nano structured carbon and polymer materials e Synthesis and their application in energy conversion devices Authors: Debmalya Roy, Babita Shastri, Md. Imamuddin, K. Mukhopadhyay, K.U. Bhasker Rao doi:10.1016/j.renene.2010.09.010
Synergistic effect of topography, surface chemistry and conductivity of the electrospun nanofibrous scaffold on cellular response of PC12 cells
Authors: Lingling Tian, Molamma P. Prabhakaran, Jue Hu, Menglin Chen, Flemming Besenbacher, Seeram Ramakrishna
www.dx.doi.org/10.1016/j.colsurfb.2016.05.032

Composite nanofibrous sheets of fatty acids and polymers as thermo-regulating enclosures
Authors: Ruchika Gupta, Soumya Kedia, Neelam Saurakhiya, Atul Sharma, Amit Ranjan
www.dx.doi.org/10.1016/j.solmat.2016.07.033
Preparation and Characterization of SnO2 Nanofibers via Electrospinning
Authors: Chandraiah M, Benudhar Sahoo, Prasanta Kumar Panda
DOI: 10.1080/0371750X.2014.923786e
2017

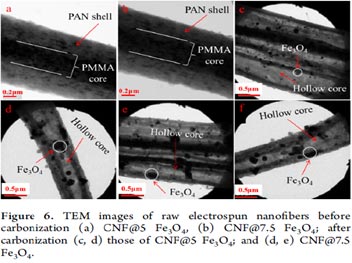

Fe3O4 Nanoparticles Embedded Hollow Mesoporous Carbon Nanofibers and Polydimethylsiloxane-Based Nanocomposites as Efficient Microwave Absorber Authors: Bablu Mordina, Rudra Kumar, Rajesh Kumar Tiwari, Dipak Kumar Setua, and Ashutosh Sharma DOI: 10.1021/acs.jpcc.6b12941 J. Phys. Chem. C 2017, 121, 7810−7820
Role of non-mulberry silk fibroin in deposition and regulation of extracellular matrix towards accelerated wound healing Authors: Dimple Chouhan, Bijayshree Chakraborty, Samit K. Nandi, Biman B. Mandal DOI: 10.1016/j.actbio.2016.10.019
RImproved visible-light photocatalytic activity in ZnTiO3 nanopowder prepared by sol-electrospinning Authors: Shama Perween, Amit Ranjan dx.doi.org/10.1016/j.solmat.2017.01.020

Часто задаваемые вопросы:

Какие материалы можно использовать в установке для электроспиннинга?

ПАН, ПВП, ПЭО, ПЛГА, ПС, ПЕЕК, полиолефины, биополимеры и гидрогели..

Для каких задач предусмотрена установка Super ES-2?

Обучение и НИОКР.

Сколько сопел в установке Super ES-2?

Установка включает 2 сопла. Количество сопел может увеличено до 8 за счет применения многоканальных насадок.

В чем отличие установки Super ES-2 от Super ES-2A?

Максимальное напряжение в установке Super ES-2 составляет 40 кВ против 50 кВ в Super ES-2A. Кроме того, в Super ES-2A есть функция контроля температура до 60 оС и влажности до 90% RH.

Какие датчики можно включить в систему по запросу?

В комплект поставки уже входят плоский, барабанный, трубчатый, дисковый коллекторы.
