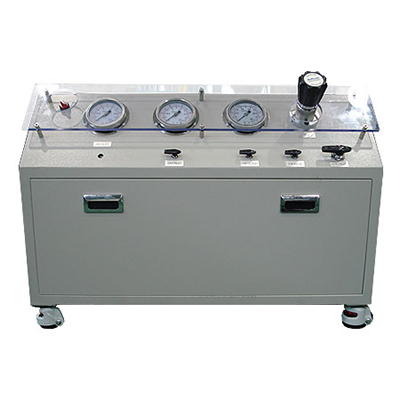

Прибор для проверки под внутренним давлением серии PTI

  • Простая конструкция для простого проведения операций
  • Точный аналоговый манометр
  • Разнообразные модели для различных значений давления
  • Различные возможности выбора давления: 100-2000 кг/см2
  • Расход жидкости составляет макс. 8 л/мин

Производитель Ilshin Autoclave

Особенности и возможности

Модель PTI компании Ilshin Autoclave является разновидностью передвижного оборудования. Оно может быть использовано при испытании с водой, маслом или инертным газом. Эта модель сконструирована в соответствии с разницей давления и выходом. Компания Ilshin Autoclave получает маркировки стандартов ASME (“U1”, “U2”, “S”) и все резервуары под давлением сконструированы в соответствии с нормами ASME. Различные возможности выбора давления: 100-2000 кг/см2. Контроль давления может осуществляться с помощью регулятора. Армированный пластик на датчике так же как и нержавеющая трубка высокого давления обеспечивает безопасность и коррозионную стойкость.

Преимущества

  • Простая конструкция для простого проведения операций
  • Точный аналоговый манометр
  • Использование регулятора, чтобы облегчить вывод

Многофункциональное применение

  • Разнообразные модели для различных значений давления
  • Передвижное оборудование
  • Возможны испытания под гидравлическим давлением и испытания на герметичность

Технические характеристики

Размеры 1,500 (W) x 500 (D) x 130 (H) мм
Рабочее давление ~2,000 кг/см2
Выпускное отверстие 1/4" соединение типа lock
Тип насоса Однократного действия, одинарный/ двойной пневматический привод
Насос (порт для воздуха) Мин. 5 (1/4" NPT)
Резервуар под давлением Макс. 8 л/мин

Спецификация

Серия PTI W

Серии Макс. давление Резервуар под давлением Выпускное отверстие Насос
PTI-W100 100 кг/см2 8 л/мин 1/4" соединение типа lock Однократного действия, одинарный пневматический привод
PTI-W500 500 кг/см2 4 л/мин 1/4" соединение типа lock Однократного действия, двойной пневматический привод
PTI-W1000 1,000 кг/см2 1.1 л/мин 1/4" соединение типа lock Однократного действия, одинарный пневматический привод

*Для PTI W, подача давления с помощью жидкой среды, воды или масла.

Серия PTI G

Серии Макс. давление Резервуар под давлением Выпускное отверстие Насос
PTI-G100 100 кг/см2 8 л/мин 1/4" соединение типа lock Однократного действия, одинарный пневматический привод
PTI-G500 500 кг/см2 4 л/мин 1/4" соединение типа lock Однократного действия, двойной пневматический привод
PTI-G1000 1,000 кг/см2 1.1 л/мин 1/4" соединение типа lock Однократного действия, одинарный пневматический привод

*Для PTI G, подача давления с помощью азота или инертного газа.
