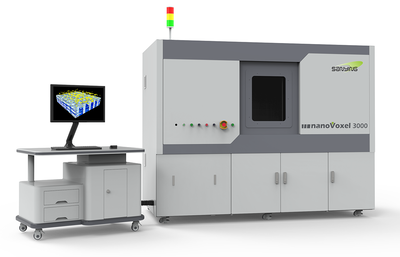

Рентгеновский микроскоп nanoVoxel-3000

Рентгеновский микроскоп nanoVoxel-3000

  • Обнаружительная способность, мкм: 0,2/0.04
  • Максимальное пространственное разрешение системы томографии, мкм: 0,5
  • Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус): Да
  • Максимальное напряжение на рентгеновской трубке, кВ: 160, 190, 225, 240

Производитель Sanying Precision Instruments

Описание

Система nanoVoxel-3000 совмещает томографию и рентгеновский микроскоп. Томограф может быть опционально оснащён дополнительным модулем, состоящим из сцинтиллятора, который преобразует рентгеновские кванты в видимый свет, и системы увеличения с детектором. Это позволяет томографу выполнять функции рентгеновского микроскопа. Система увеличения оснащена револьверным механизмом для возможности установки увеличения на 2, 4, 10 или 20 крат. Данное решение позволяет улучшить разрешение с 500 до 40 нм. Корпус томографа предусматривает размещение крупногабаритных образцов. Размеры корпуса могут быть опционально увеличены для образцов большего размера.

Схема рентгеновского микроскопа nanoVoxel-3000

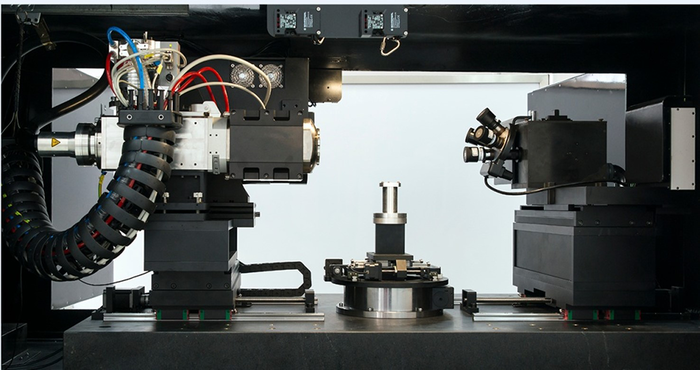

Внутренний узел микроскопа nanoVoxel-3000

Место в линейке nanoVoxel

Пара nanoVoxel-2000/3000 отличается от остальной линейки режимом рентгеновского микроскопа: обнаружительная способность 0,2/0,04 мкм, увеличение 2–20 крат. Внутри пары nanoVoxel-3000 принимает образцы до 450 × 350 мм и работает с трубками с двойной головкой (микрофокус + нанофокус); у nanoVoxel-2000 — трубка до 180 кВ без двойной головки и образцы до 400 × 300 мм. Исследовательские микротомографы nanoVoxel-4000 и nanoVoxel-5000 рассчитаны на крупногабаритные изделия: у 4000 — трубки до 300 кВ и метрологическая погрешность 5 + L/100 мкм, у 5000 — одновременная установка двух трубок и двух детекторов.

Основные преимущества

  • разрешение объектов контроля от 40 нм благодаря специальному модулю с преобразованием и увеличением
  • возможность использования прибора в качестве рентгеновского микроскопа и рентгеновского томографа
  • возможность установки рентгеновских трубок с высоким напряжением (от 160 до 240 кВ)
  • возможность исследования материалов высокой плотности за счёт высокой мощности рентгеновской трубки
  • специализированное ПО для 4D-томографии изделий (динамическое 3D-сканирование с разбивкой по времени для отображения изменений в образце), которое позволяет визуализировать процессы сжатия, растяжения, температурных испытаний и движения изделия

Применение

  • измерение толщины стенок изделий с целью проведения метрологических исследований
  • исследование причин неисправностей и отказов готовых изделий
  • анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов и композитов
  • контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле
  • исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стёклах и пр.) после различных процессов термообработки
  • сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD)
  • обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца
  • моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов
  • контроль качества сварных и паяных соединений
  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов
  • исследование петрофизических свойств горных пород
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов

Технические характеристики

Модель nanoVoxel-3000
Обнаружительная способность, мкм 0,2/0.04
Максимальное пространственное разрешение системы томографии, мкм 0,5
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус) Да
Максимальное напряжение на рентгеновской трубке, кВ 160, 190, 225, 240
Размер активной области детектора, мм 244 × 195
Разрешение матрицы детектора, пикс. 1920 × 1536
Шаг пикселя детектора, мкм 7,4; 49,5; 85; 100; 127; 139
Максимальный размер образца, мм (диаметр × высота) 450 × 350
Максимальная масса образца, кг 15
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 2460 × 1250 × 1950
Вес, кг 5000
Материал Бетон, Керамика, Композитные материалы, Металлы, Нефтяной керн, Пластики, Руда

Сферы применения

Субмикронная структура материалов

Режим рентгеновского микроскопа с обнаружительной способностью до 40 нм: поры, трещины и границы фаз в покрытиях, мембранах и мелкодисперсных структурах.

Метрология и работа с САПР

Измерение толщины стенок, сопоставление 3D-скана с CAD-моделью, восстановление модели изделия по результатам съёмки.

Анализ отказов и сборок

Причины неисправностей готовых изделий, целостность и правильность монтажа, состояние паяных и сварных соединений.

Материаловедение и испытания

Изменения плотности по поверхности и глубине после термообработки; пустоты и включения в металлах, сплавах, композитах; данные для конечно-элементных расчётов и 4D-наблюдение процессов.

Геология и петрофизика

Структура геологических образцов: фазы, литотипы, коллекторы, пористость и однородность горных пород.

Крупногабаритные образцы

Корпус допускает размещение крупных объектов, опционально размеры камеры увеличиваются под задачу.

Вопрос-Ответ

Чем рентгеновская микроскопия отличается от электронной?

Электронная микроскопия отображает поверхность или тонкий срез и требует подготовки образца; рентгеновская микроскопия неразрушающе показывает внутренний объём целого объекта. Итог работы XRM — трёхмерная реконструкция, на которой измеряются скрытые поры, трещины и элементы конструкции. На практике методы совмещают: обзор в объёме — рентгеновским микроскопом, детальная морфология поверхности — электронным.

За счёт чего система совмещает томографию и микроскопию?

Функцию микроскопа обеспечивает дополнительный модуль: сцинтиллятор преобразует рентгеновские кванты в видимый свет, оптическая система с револьверным механизмом даёт четыре ступени увеличения. Базовый режим используется для обзорной съёмки, микроскопный — для субмикронных структур; переключение не требует переноса образца на другой прибор.

Что даёт разрешение 40 нм на практике?

Возможность различать структуры, невидимые для классической микро-КТ: нанопоры в композитах и керамике, тонкие границы слоёв, элементы электронных сборок. Паспортное разрешение достигается на тестовых объектах с максимальным контрастом; на реальных образцах результат обычно в 1,5–3 раза ниже паспортного и зависит от контраста, шума и геометрии сканирования.

Зачем рентгеновской трубке двойная головка?

Двойная головка объединяет в одном источнике микрофокусное и нанофокусное исполнение. Нанофокус используется для съёмки с наибольшей детализацией, микрофокус — для обзорного сканирования и более плотных участков. Смена режима выполняется без замены трубки и перестановки образца, что сокращает цикл многомасштабного исследования.

Какие материалы можно исследовать?

Перечень материалов производителя: бетон, керамика, композитные материалы, металлы, нефтяной керн, пластики, руда. Для материалов высокой плотности — сталей, никелевых сплавов — задействуют трубки повышенного напряжения, обеспечивающие проникновение через плотные сечения; номиналы перечислены в таблице характеристик.

Используется ли рентгеновская микроскопия в электронике?

Да: контроль корпусов BGA, MEMS-устройств и микро-LED — типовая область для систем такого класса. Томографический режим показывает паяные соединения и правильность сборки, XRM-режим — структуры, недоступные базовому разрешению. Контроль неразрушающий, изделие после проверки остаётся работоспособным.

Подходит ли система для биологических образцов?

Микро-КТ применяется для минерализованных тканей — например, костной ткани на трабекулярном уровне; мягкие ткани исследуются после контрастирования. Неразрушающий характер съёмки позволяет сохранить образец для последующих методов анализа. Параметры съёмки биообразцов подбираются по плотности и требуемой детализации.

Нужна ли выделенная защитная камера?

Не требуется: защитный корпус обеспечивает менее 1 мкЗв/ч на расстоянии 10 см от поверхности, поэтому система размещается в обычном лабораторном или производственном помещении. Требования к площадке (площадь, питание, климат) фиксируются в техническом задании перед поставкой.

Как выбрать напряжение трубки под задачу?

Ориентир — плотность и толщина просвечиваемого сечения. Для полимеров, композитов и лёгких сплавов достаточно нижней части диапазона; для сталей и толстостенных отливок нужны старшие номиналы — до 240 кВ. Конфигурация источника подбирается по типовым образцам заказчика на этапе технического задания.

Можно ли увеличить рабочий объём под крупные образцы?

Да, корпус предусматривает размещение крупногабаритных образцов, а его размеры могут быть опционально увеличены под образцы большего размера — это заявлено производителем для обеих XRM-моделей линейки. Базовые пределы — в таблице характеристик: диаметр × высота образца и его масса.

Как формируется стоимость системы?

Цена определяется конфигурацией: номиналом и исполнением трубки (включая двойную головку), составом ПО, опциями и работами по вводу в эксплуатацию. Стоимость, сроки и условия обучения операторов уточняются в коммерческом предложении — запрос через ООО «Промэнерголаб».
