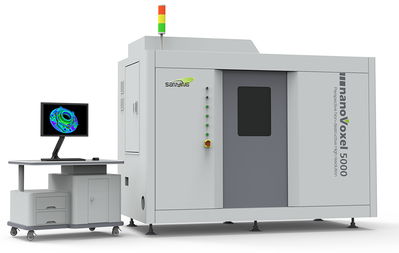

Исследовательский микротомограф nanoVoxel-5000

Исследовательский микротомограф nanoVoxel-5000

  • Обнаружительная способность, мкм: 0,2
  • Максимальное пространственное разрешение системы томографии, мкм: 0,5
  • Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус): Да
  • Максимальное напряжение на рентгеновской трубке, кВ: 160, 190, 225, 240, 300

Производитель Sanying Precision Instruments

Описание

Система nanoVoxel-5000 — единственная в линейке микротомографов универсальная модель, которая может быть одновременно оснащена трубкой с двойной головкой (нано- или микрофокус) и отдельной микрофокусной трубкой. Использование нанофокусной трубки позволяет проводить исследования объектов низкой плотности со сверхвысоким разрешением. Благодаря наличию двух микрофокусных рентгеновских трубок можно применять один прибор для решения нескольких задач: например, одну трубку более высокой мощности использовать для контроля металлов, а другую — для анализа материалов с невысокой плотностью (пластики и композиты).

Место в линейке nanoVoxel

Соседние модели линейки специализированы: nanoVoxel-4000 — метрологические измерения крупногабаритных деталей (предел погрешности 5 + L/100 мкм, напряжение до 300 кВ), nanoVoxel-2000/3000 — рентгеновская микроскопия с увеличением 2–20 крат и обнаружительной способностью 0,2/0,04 мкм. Модель 5000 ведёт обзорное и детальное сканирование без переноса образца: два источника плюс плоскопанельный и линейный детекторы в одном корпусе.

Основные преимущества

  • возможность одновременной установки двух рентгеновских трубок и двух детекторов (плоскопанельный и линейный)
  • возможность установки рентгеновских трубок с высоким напряжением (от 160 до 300 кВ)
  • большая область сканирования изделия
  • возможность измерения габаритных объектов контроля и материалов высокой плотности за счёт мощной микрофокусной трубки открытого типа
  • специализированное ПО для 4D-томографии изделий (динамическое 3D-сканирование с разбивкой по времени для отображения изменений в образце), которое позволяет визуализировать процессы сжатия, растяжения, температурных испытаний и движения изделия

Применение

  • измерение толщины стенок изделий с целью проведения метрологических исследований
  • исследование причин неисправностей и отказов готовых изделий
  • анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов и композитов
  • контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле
  • исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стёклах и пр.) после различных процессов термообработки
  • сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD)
  • обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца
  • моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов
  • контроль качества сварных и паяных соединений
  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов
  • исследование петрофизических свойств горных пород
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов

Технические характеристики

Модель nanoVoxel-5000
Обнаружительная способность, мкм 0,2
Максимальное пространственное разрешение системы томографии, мкм 0,5
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус) Да
Максимальное напряжение на рентгеновской трубке, кВ 160, 190, 225, 240, 300
Размер активной области детектора, мм 427 × 427
Разрешение матрицы детектора, пикс. 3072 × 3072
Шаг пикселя детектора, мкм 49,5; 85; 100; 127; 139
Максимальный размер образца, мм (диаметр × высота) 600 × 600
Максимальная масса образца, кг 25
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 2770 × 1540 × 2040
Вес, кг 8000
Материал Бетон, Керамика, Композитные материалы, Металлы, Нефтяной керн, Пластики, Руда

Сферы применения

Метрология и обратный инжиниринг

Сверка отсканированной геометрии с CAD-моделью, измерение толщины стенок, восстановление конструкторской документации по готовому изделию.

Анализ отказов и качество сборки

Поиск причин неисправностей, проверка комплектности узлов и состояния паяных и сварных швов без разборки изделия.

Материаловедение и испытания

Распределение плотности после термообработки, пустоты и включения в металлах, сплавах и композитах; данные для конечно-элементного моделирования механических и тепловых нагрузок.

Геология и петрофизика

Литотипы, коллекторы, пористость, однородность и изотропность породы, включая нефтяной керн.

Многомасштабные исследования

Обзорная съёмка изделия одним источником и детализация зон интереса вторым: субмикронные данные в привязке к общей геометрии без переноса образца.

Высокотехнологичные сборки

Электронные модули, медицинские устройства, прецизионное литьё: внутренняя геометрия, соединения, комплектность.

Вопрос-Ответ

Что даёт пара источников рентгеновского излучения?

Один прибор закрывает задачи, под которые обычно нужны две системы: трубка большей мощности берёт на себя металлы и габаритные объекты, вторая — для материалов невысокой плотности, пластиков и композитов. Смена задачи не требует переоснащения источника, а два детектора дополняют эту схему со стороны регистрации изображения.

Что такое многомасштабное (multi-scale) сканирование?

Подход, при котором изделие сначала снимается целиком в обзорном режиме, а затем зоны интереса — с высокой детализацией. Конфигурация с двумя источниками и двумя детекторами позволяет выполнять оба этапа на одном приборе без переноса образца, сохраняя привязку детальных сканов к общей геометрии изделия.

Что такое 4D-томография?

Серия трёхмерных сканирований одного образца во времени: программное обеспечение объединяет реконструкции и показывает динамику внутренней структуры — при сжатии, растяжении, температурных испытаниях и движении объекта. Применяется, когда важен не только конечный результат, но и ход процесса.

Как проводится томография in-situ?

Образец нагружается или нагревается прямо в рабочем объёме томографа с помощью испытательной оснастки (нагрузочная ячейка, климатическая камера — опции), а система периодически выполняет 3D-съёмку. Полученная 4D-серия документирует отклик внутренней структуры на воздействие на каждой стадии эксперимента.

Зачем нужен нанофокусный источник?

Нанофокусное исполнение уменьшает размер фокусного пятна, что позволяет исследовать объекты низкой плотности со сверхвысоким разрешением: обнаружительная способность системы — до 0,2 мкм. Для плотных и габаритных объектов используется микрофокусная трубка открытого типа большей мощности.

Какие материалы можно исследовать?

Перечень материалов производителя: бетон, керамика, композитные материалы, металлы, нефтяной керн, пластики, руда. Пара источников перекрывает диапазон от лёгких полимеров до плотных сплавов; номиналы напряжения и предельные габариты образца перечислены в таблице характеристик.

Как микро-КТ применяется при контроле сборок?

Томография проверяет собранные узлы на финальном этапе производства и при приёмке: положение внутренних компонентов, качество паяных и сварных соединений, отсутствие посторонних включений. Типовые объекты — электронные сборки, медицинские устройства, прецизионные литые детали.

Подходит ли система для крупногабаритных деталей аддитивного производства?

Да: область сканирования до 600 × 600 мм при массе образца до 25 кг позволяет контролировать крупные печатные детали целиком, а многомасштабная схема — сразу проверять зоны риска с высокой детализацией и сверять фактическую геометрию с САПР-моделью.

Нужна ли выделенная защитная камера?

Не требуется: мощность дозы у поверхности корпуса — менее 1 мкЗв/ч на расстоянии 10 см, защита встроена в конструкцию. Система размещается в лабораторном или производственном помещении; требования к площадке (несущая способность пола, питание, климат) фиксируются в техническом задании.

Как распределить задачи между двумя источниками?

Критерий — плотность и габариты объекта. Трубку большей мощности назначают на металлы, отливки и толстостенные изделия; вторую — на пластики, композиты и другие материалы невысокой плотности. Для субмикронных структур используется нанофокусное исполнение двойной головки. Такое распределение сокращает переналадки при смешанном потоке образцов.

Как формируется цена и что указать в запросе?

На стоимость влияют состав источников (двойная головка, второй излучатель), детекторы, ПО и опции для съёмки in-situ. Цена, сроки поставки, гарантия и обучение операторов уточняются в коммерческом предложении — запрос через ООО «Промэнерголаб». Для подбора конфигурации полезно указать материал, размеры и требуемую детализацию типовых образцов.
