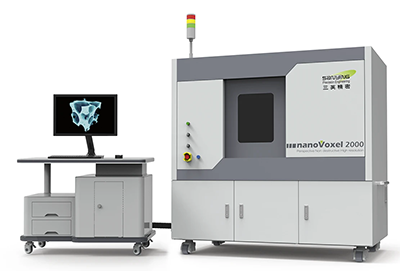

Рентгеновский микроскоп nanoVoxel-2000

Рентгеновский микроскоп nanoVoxel-2000

  • Обнаружительная способность, мкм: 0.2/0.04
  • Максимальное пространственное разрешение системы томографии, мкм: 3/0.5
  • Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус): Нет
  • Максимальное напряжение на рентгеновской трубке, кВ: 180

Производитель Sanying Precision Instruments

Описание

Система nanoVoxel-2000 совмещает томографию и рентгеновский микроскоп. Томограф может быть опционально оснащён дополнительным модулем, состоящим из сцинтиллятора, который преобразует рентгеновские кванты в видимый свет, и системы увеличения с детектором. Это позволяет томографу выполнять функции рентгеновского микроскопа. Система увеличения оснащена револьверным механизмом для возможности установки увеличения на 2, 4, 10 или 20 крат. Данное решение позволяет улучшить разрешение с 500 до 50 нм. Корпус томографа предусматривает размещение крупногабаритных образцов. Размеры корпуса могут быть опционально увеличены для образцов большего размера.

Место в линейке nanoVoxel

nanoVoxel-2000 и nanoVoxel-3000 — две модели линейки с режимом рентгеновского микроскопа: обнаружительная способность 0,2/0,04 мкм, увеличение 2–20 крат. Отличия модели 2000: трубка до 180 кВ без двойной головки и образцы до 400 × 300 мм, тогда как nanoVoxel-3000 допускает трубки 160–240 кВ с двойной головкой (микрофокус + нанофокус) и образцы до 450 × 350 мм. Исследовательские микротомографы nanoVoxel-4000 и nanoVoxel-5000 закрывают крупногабаритные задачи: у 4000 — трубки до 300 кВ и метрологическая погрешность 5 + L/100 мкм, у 5000 — одновременная установка двух рентгеновских трубок и двух детекторов.

Основные преимущества

  • разрешение объектов контроля от 50 нм благодаря специальному модулю с преобразованием и увеличением
  • возможность использования прибора в качестве рентгеновского микроскопа и рентгеновского томографа
  • возможность установки рентгеновской трубки с высоким напряжением (до 180 кВ)
  • специализированное ПО для 4D-томографии изделий (динамическое 3D-сканирование с разбивкой по времени для отображения изменений в образце), которое позволяет визуализировать процессы сжатия, растяжения, температурных испытаний и движения изделия

Применение

  • измерение толщины стенок изделий
  • исследование причин неисправностей и отказов готовых изделий
  • анализ пустот и включений в геологических объектах и изделиях из металлов, сплавов и композитов
  • контроль целостности и правильности сборки готового изделия на конечном этапе производства и при входном контроле
  • исследование изменений плотности материалов изделий (по поверхности, глубине и т. д. в металлах, стёклах и пр.) после различных процессов термообработки
  • сравнение 3D-сканирования изделия с исходной моделью, созданной в САПР (CAD)
  • обратный инжиниринг для создания САПР-модели (CAD-модели) по результатам томографии реального образца
  • моделирование различных испытаний (механических, тепловых, аэродинамических и т. д.) с математической обработкой методом конечных элементов
  • контроль качества сварных и паяных соединений
  • исследование структур геологических образцов для контроля различных фаз, литотипов, коллекторов
  • исследование петрофизических свойств горных пород
  • исследование плотности, пористости, однородности, изотропности и других характеристик геологических образцов

Технические характеристики

Модель nanoVoxel-2000
Обнаружительная способность, мкм 0.2/0.04
Максимальное пространственное разрешение системы томографии, мкм 3/0.5
Возможность установки рентгеновской трубки с двойной головкой (микрофокус, нанофокус) Нет
Максимальное напряжение на рентгеновской трубке, кВ 180
Размер активной области детектора, мм 244 × 195
Разрешение матрицы детектора, пикс. 1920 × 1536
Шаг пикселя детектора, мкм 7,4; 49,5; 85; 100; 127; 139
Максимальный размер образца, мм (диаметр × высота) 400 × 300
Максимальная масса образца, кг 15
Соблюдение норм радиационной безопасности при работе с ИИИ Менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа
Габариты томографа (Д × Ш × В), мм 1620 × 1100 × 1700
Вес, кг 2400
Материал Бетон, Керамика, Композитные материалы, Металлы, Нефтяной керн, Пластики, Руда

Сферы применения

Субмикронная структура материалов

Режим рентгеновского микроскопа с обнаружительной способностью до 40 нм: поры, трещины и границы фаз в покрытиях, мембранах и мелкодисперсных структурах.

Измерения и работа с САПР

Измерение толщины стенок, сопоставление 3D-скана с CAD-моделью, восстановление модели изделия по результатам съёмки.

Анализ отказов и сборок

Причины неисправностей готовых изделий, целостность и правильность монтажа, состояние паяных и сварных соединений.

Материаловедение и испытания

Изменения плотности по поверхности и глубине после термообработки; пустоты и включения в металлах, сплавах, композитах; данные для конечно-элементных расчётов и 4D-наблюдение процессов.

Геология и петрофизика

Структура геологических образцов: фазы, литотипы, коллекторы, пористость и однородность горных пород.

Вопрос-Ответ

Чем рентгеновский микроскоп отличается от электронного?

Электронный микроскоп формирует изображение поверхности или тонкого среза и, как правило, требует подготовки образца (вакуум, проводящее покрытие). Рентгеновский микроскоп (XRM) визуализирует внутренний объём непрозрачного объекта без разрушения: результат — трёхмерная реконструкция, по которой измеряют поры, включения и скрытые элементы конструкции. Методы дополняют друг друга: XRM показывает структуру в объёме, электронная микроскопия — морфологию поверхности с большей детализацией.

Как томограф работает в режиме рентгеновского микроскопа?

Опциональный модуль устанавливается между образцом и детектором: сцинтиллятор преобразует прошедшие через образец рентгеновские кванты в видимый свет, а оптическая система с револьверным механизмом увеличивает полученное изображение (четыре ступени кратности). За счёт оптического увеличения при том же источнике регистрируются детали на порядок мельче, чем в базовом томографическом режиме.

Что такое обнаружительная способность и чем она отличается от разрешения?

Обнаружительная способность — минимальный размер отдельной детали или дефекта, который система выявляет на реконструкции. Пространственное разрешение — минимальное расстояние, на котором две соседние структуры видны раздельно; его значение обычно крупнее.

Что такое 4D-томография?

Это серия трёхмерных сканирований одного образца, привязанная к шкале времени: четвёртым измерением выступает время. Специализированное ПО собирает последовательность реконструкций и показывает, как меняется внутренняя структура при сжатии, растяжении, нагреве или перемещении изделия — без разрушения образца между стадиями.

Какие материалы можно исследовать?

В перечне материалов производителя — бетон, керамика, композитные материалы, металлы, нефтяной керн, пластики и руда. Ограничения определяются проникающей способностью излучения: чем плотнее и толще образец, тем выше требуемое напряжение трубки. Предельные габариты и масса образца указаны в таблице характеристик.

Подходит ли рентгеновская микроскопия для геологических образцов?

Да, геологические задачи входят в перечень применений: выделение фаз, литотипов и коллекторов, оценка петрофизических свойств, измерение плотности, пористости, однородности и изотропности пород. Субмикронное разрешение XRM-режима задействуют для тонкой поровой структуры — например, в сланцах и плотных карбонатах.

Нужна ли выделенная защитная камера?

Нет, защита встроена в корпус: мощность эквивалентной дозы — менее 1 мкЗв/ч на расстоянии 10 см от поверхности томографа. Это позволяет размещать систему в обычном лабораторном помещении без строительства выделенного рентгенозащитного бокса; контроль условий на площадке остаётся за эксплуатирующей организацией.

Какие требования к помещению и инфраструктуре?

Ориентиры для систем линейки: площадь от 12 до 30 м² в зависимости от модели, высота потолка от 2,5 м, питание 220/380 В, температура 18–28 °C, влажность 30–60 %. Масса установки требует проверки несущей способности пола. Точные требования к конкретной конфигурации фиксируются на этапе технического задания.

Когда нужен XRM-режим, а когда достаточно томографии?

Критерий — масштаб исследуемых структур. Базовый томографический режим закрывает обзорные задачи: геометрия изделия, крупные поры, контроль сборки и сварных швов. Режим рентгеновского микроскопа подключают, когда объект интереса — субмикронные поры, микротрещины или элементы микроэлектроники, недоступные базовому разрешению. Оба режима работают на одном приборе, образец не переносится между системами.

Как узнать цену и сроки поставки?

Стоимость зависит от конфигурации: наличия XRM-модуля, типа трубки, комплекта ПО и работ по вводу в эксплуатацию. Цена, срок поставки, условия гарантии и обучения уточняются в коммерческом предложении — запрос через ООО «Промэнерголаб».
