Высокоскоростной ТГц спектрометр с разрешением по времени TERA OSCAT
- Высокая скорость сканирования: более 200 сканов/с
- Диапазон сканирования до 4 нс
- Спектральный диапазон: > 3 ТГц в пошаговом режиме, > 1 ТГц в быстром режиме
- Режим сканирования: быстрый или пошаговый
- Волоконная конфигурация
Производитель Menlo Systems
Отличительные особенности
- Высокая скорость сканирования: более 200 сканов/с
- Диапазон сканирования до 4 нс
- Режим сканирования: быстрый или пошаговый
- Прочная и надежная конструкция
- Волоконная конфигурация
Новый волоконный ТГц спектрометр TERA OSCAT выполнен по современной технологии OSCAT (сканирование за счет подстройки резонатора). Он предназначен для проведения быстрого сканирования, что позволяет производить ТГц спектроскопию с разрешением по времени без использования каких-либо подвижных частей. Объединяя данную модель с модулем для получения изображений, TERA OSCAT позволяет быстро получать ТГц изображение.
Похожая на технологию ASOPS (асинхронное оптическое сканирование), технология OSCAT отличается превосходной гибкостью в конфигурации системы и возможностью проведения высокоскоростных измерений.
Спектрометр TERA OSCAT имеет прочную и надежную конструкцию и может использоваться как в лабораторных условиях и пользовательских установках, так и жестких промышленных условиях.
Области применения
- Получение ТГц изображения
- Быстрая ТГц спектроскопия
- Контроль качества
- ТГц дистанционное зондирование
Принцип работы
При использовании технологии OSCAT отпадает необходимость в использовании каких-либо подвижных частей внутри ТГц спектрометра. В отличие от обычных систем пространственно-временной ТГц спектроскопии (THz-TDS), длина плеч ТГц излучателя и детектора не согласована. Временной сдвиг между импульсами излучателя (i) и детектора (I+a) определяется частотой следования импульсов лазера frep:

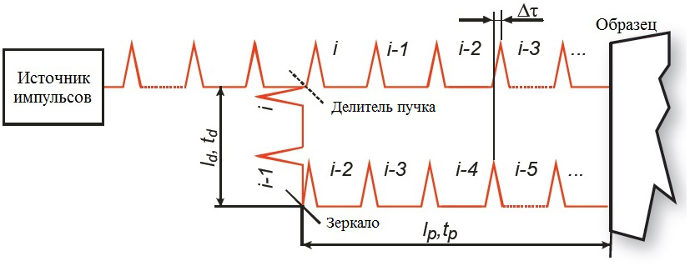

Рис. 1. Принцип работы спектрометра TERA OSCAT.

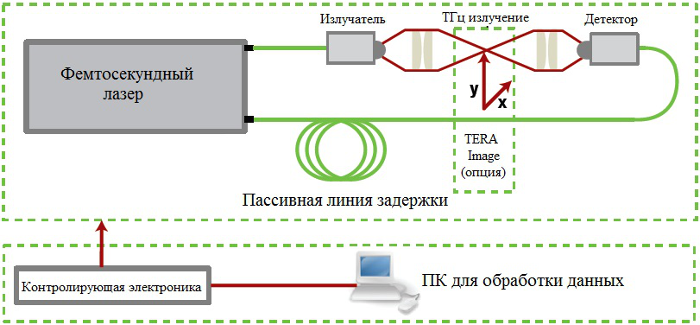

Рис. 2. Оптическая схема системы.
Опции
- TERA Image: автоматизированный трансляционный столик для получения ТГц изображения
- Reflection Guide: модуль для быстрой ручной перестройки для измерения спектров пропускания или отражения

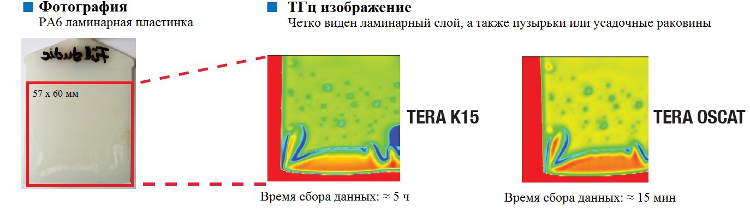

Рис. 3. Пример использования ТГц спектрометра OSCAT.
Технические характеристики
| Модель ТГц антенны | TERA15-FC1, TERA10-FC |
| Режим сканирования | Быстрый или пошаговый |
| Спектральный диапазон | > 3 ТГц в пошаговом режиме, > 1 ТГц в быстром режиме |
| Динамический диапазон | > 60 дБ в пошаговом режиме, > 35 дБ в быстром режиме |
| Диапазон сканирования в быстром режиме | До 40 пс |
| Общий диапазон сканирования | До 4 нс |
| Скорость сканирования | > 200 сканов/с |
| Выход для лазерного излучения | 1560 нм, PM волокно 2.5 м, FC/APC, OSCAT волокно, 250 МГц, модуляция для OSCAT (два выхода) |
| Размеры и вес ТГц системы | 540 x 450 x 200 мм, 34 кг |
| Размеры и вес блока управления OSCAT | Запрос |
| Компоненты системы | |
| ТГц система | Фемтосекундный лазер с волокном OSCAT |
| Волоконные ТГц излучатель и детектор | |
| ТГц оптика (материал TPX) | |
| Контролирующая электроника | Электроника для управления лазером |
| Электроника для OSCAT, основанная на платформе SYNCRO для контроля частоты следования лазерных импульсов | |
| ПК с программным обеспечением для проведения измерений и анализа полученных данных | |
1 См. отдельный раздел для более подробной информации
