Пространственно-временной ТГц спектрометр TERA SYNC

Пространственно-временной ТГц спектрометр TERA SYNC

  • Диапазон сканирования более 850 пс
  • Спектральный диапазон более 4 ТГц
  • Динамический диапазон: > 75 дБ
  • Одновременная работа ТГц установки и фемтосекундного лазера
  • Волоконное исполнение системы

Производитель Menlo Systems

Описание

ТГц спектрометр TERA SYNC представляет собой систему, разработанную специально для научных исследований в области ТГц спектроскопии, в которых необходимо использование дополнительных длин волн лазерного излучения, а также синхронизация частоты следования лазерных импульсов внешним источником. Система имеет в своем составе вынесенную оптическую часть для проведения исследований и дополнительные выходные порты для лазерного излучения.

В TERA SYNC используется специальный лазер с внутрирезонаторным преобразователем, необходимым для изменения длины резонатора. Лазер выполнен по специальной технологии «figure9», которая обеспечивает надежность и стабильность работы. За счет встроенного генератора второй гармоники дополнительный выходной порт может выводить излучение на 780 нм. Для пространственно-временной ТГц спектроскопии с оптическим возбуждением данный спектрометр может быть оснащен дополнительным устройством THz-Pump-Probe. Для синхронизации лазера может использоваться опция PRE-SYNCRO.

Отличительные особенности

  • Работа спектрометра основана на синхронизации лазерного излучения
  • Волоконное исполнение системы
  • Диапазон сканирования более 850 пс
  • Спектральный диапазон более 4 ТГц
  • Одновременная работа ТГц установки и фемтосекундного лазера

Области применения

  • Испытательная установка для ТГц компонентов
  • Получение характеристик твердотельных ТГц источников
  • Исследование движения носителей зарядов
  • Исследование тестирований квантово-каскадными лазерами
  • ТГц плазмоника
  • Исследование магнитотормозного излучения

Опции

  • Fiber Patch Cord: волокно длиной до 30 м
  • Second Harmonic Generation: генерация излучения на 780 нм
  • RRE-SYNCRO: стабилизация частоты следования – фазовая синхронизация импульсов за счет механизма обратной связи
  • TERA Image: автоматизированный трансляционный столик для получения ТГц изображения
  • Reflection Guide: модуль для быстрой ручной перестройки для измерения спектров пропускания или отражения
  • Parabolic Mirrors: внеосевые металлические зеркала для увеличения рабочего диапазона
  • TeraLyzer: программное обеспечение для анализа тонких образцов и извлечения необходимых параметров

ТГц импульс в атмосфере (слева) и его спектр после Фурье-преобразования (справа) (усреднение 50 с, частота сканирования 10 Гц)

Рис. 1. ТГц импульс в атмосфере (слева) и его спектр после Фурье-преобразования (справа)
(усреднение 50 с, частота сканирования 10 Гц).

Технические характеристики

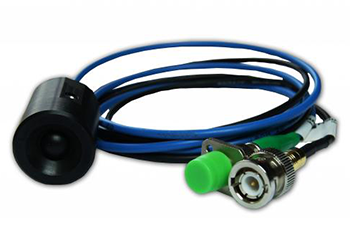

Модель ТГц антенны TERA15-FC1, TERA10-FC
Спектральный диапазон > 4 ТГц2
Динамический диапазон > 75 дБ
Общий диапазон сканирования > 850 пс
Разрешение < 1.2 ГГц
Выход для лазерного излучения 1560 нм, < 90 фс после волокна (PM волокно, FC/APC), 100 МГц3, синхронизация внешним источником (два выхода)
Характеристики выходного излучения
Длина волны излучения 1560 нм 780 нм
Выходная мощность > 350 мВт > 180 мВт (возможность переключения на 1560 нм)
Длительность импульса < 90 фс < 120 фс
Дополнительный выходной порт Свободное пространство Свободное пространство
Размеры и вес ТГц системы 900 x 600 x 200 мм, 34 кг
Размеры и вес блока управления ТГц электроникой 448 x 132 x 550 мм, 8 кг
Размеры и вес блока управления лазером 448 x 132 x 437 мм, 12 кг
Компоненты системы
Блок управления лазером
ТГц система Фемтосекундный лазер C-Fiber или C-Fiber 780 с преобразователем SYNC100
Волоконная оптомеханическая линия задержки
Волоконные ТГц излучатель и детектор
ТГц оптика (материал TPX)
Контролирующая электроника TERA-C Контроллер линии задержки
Усилитель напряжения
Плата для сбора данных: 18 бит, 625 kS/s (киловыборки в секунду)
ПК с программным обеспечением для проведения измерений и анализа полученных данных

1 См. отдельный раздел для более подробной информации
2 См. опции
3 По запросу возможна другая частота

Специализированное программное обеспечение
